РП10-15 Вилка, перекрут (арт. SK-6749)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025ТУ
СССР
Артикул (ID): SK-6749
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1980
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025ТУ
Подробная документация
Аналоги и альтернативы
ID: 225870
На складе 37 шт
  • Цена от
    Включая НДС
     325 ₽
  • 1 шт. 345 ₽
  • от 5 шт. 325 ₽
Количество
Быстрый заказ

РП10-15 Вилка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 15 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 14,65
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-15 Fork, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-15Л; РП10-15Т; РП15"З",отсутствует
Количество контактов 15
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 68 mm
Ширина изолятора 12,5 mm
Высота изолятора 9 mm

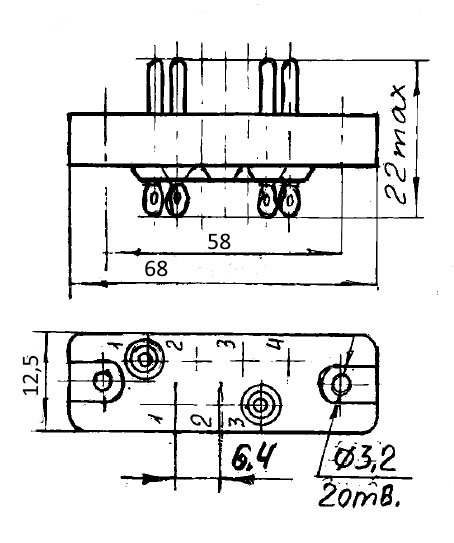

Габаритные размеры L*W*H 68х12,5х22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения
Дополнительные характеристики перекрут

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-15 Вилка, перекрут   (datasheet)

Полные аналоги

РП10-15 Вилка, карболит, "1"., фото
Артикул (ID): KP-2778
РП10-15 Вилка, карболит, "1".
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
  • 315 ₽ от 50 шт.
РП10-15 Вилка, карболит, "1", фото
Артикул (ID): TN-4530
РП10-15 Вилка, карболит, "1"
  • 345 ₽ 1 шт.
РП10-15 Вилка, карболит., фото
Артикул (ID): SK-6545
РП10-15 Вилка, карболит.
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
  • 315 ₽ от 50 шт.
РП10-15 ОС Вилка, карболит, фото
Артикул (ID): TN-2299
РП10-15 ОС Вилка, карболит
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15 Вилка, карболит, 2005г, фото
Артикул (ID): TN-1044
РП10-15 Вилка, карболит, 2005г
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.

Функциональные аналоги

РП10-15-П Вилка, пластмасса, фото
Артикул (ID): TN-7983
РП10-15-П Вилка, пластмасса
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15 Вилка СНЕЖЕТЬ, фото
РП10-15 Вилка СНЕЖЕТЬ
РП10-15-В Вилка СНЕЖЕТЬ, фото
РП10-15-В Вилка СНЕЖЕТЬ
УЗНП9-11ВП12 Лтава, фото
УЗНП9-11ВП12 Лтава
УЗНП9-11ВП12-В Лтава, фото
УЗНП9-11ВП12-В Лтава

Возможные аналоги

РП10-15-П-О Вилка, пластмасса, "1", фото
Артикул (ID): TN-7982
РП10-15-П-О Вилка, пластмасса, "1"
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15-П-О Вилка, пластмасса, 2002г, фото
Артикул (ID): TN-4528
РП10-15-П-О Вилка, пластмасса, 2002г
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15 Вилка CHINA, фото
РП10-15 Вилка CHINA

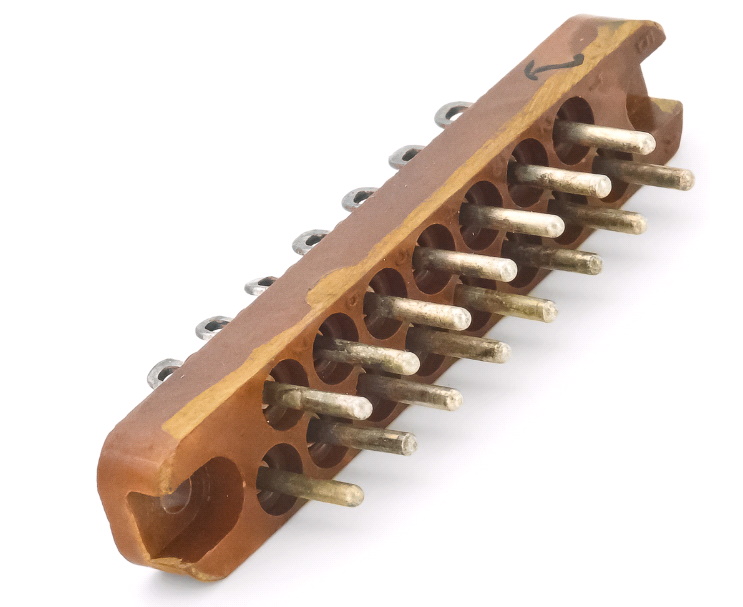

РП10-15-О Вилка Электродеталь, фото
