Скидка на  Переключатели перекидные (Тумблеры)
-20%

РП10-15 Розетка, карболит, 2005г(арт. TN-2390)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 5" - ВП, ПЗ; -; БРО.364.025ТУ
РОССИЯ
Артикул (ID): TN-2390
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 2005
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ БРО.364.025ТУ
Подробная документация
Аналоги и альтернативы
ID: 256345
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП10-15 Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 15 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-15 Розетка, карболит, 2005г
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 2000-2009
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 13,47
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-15 Rosette, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-15Л
Количество контактов 15
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

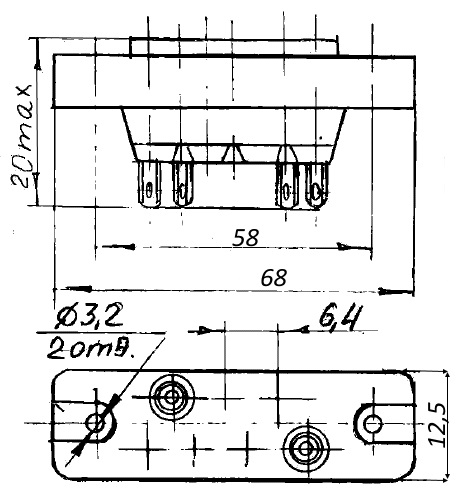

Длина изолятора 68 mm
Ширина изолятора 12,5 mm
Высота изолятора 9 mm
Габаритные размеры L*W*H 68х12,5х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Дополнительные характеристики перекрут

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-15 Розетка, карболит, 2005г   (datasheet)

Полные аналоги

РП10-15 Розетка, карболит,., фото
Артикул (ID): ZX-1831
РП10-15 Розетка, карболит,.
  • 84.24 ₽ 1 шт.

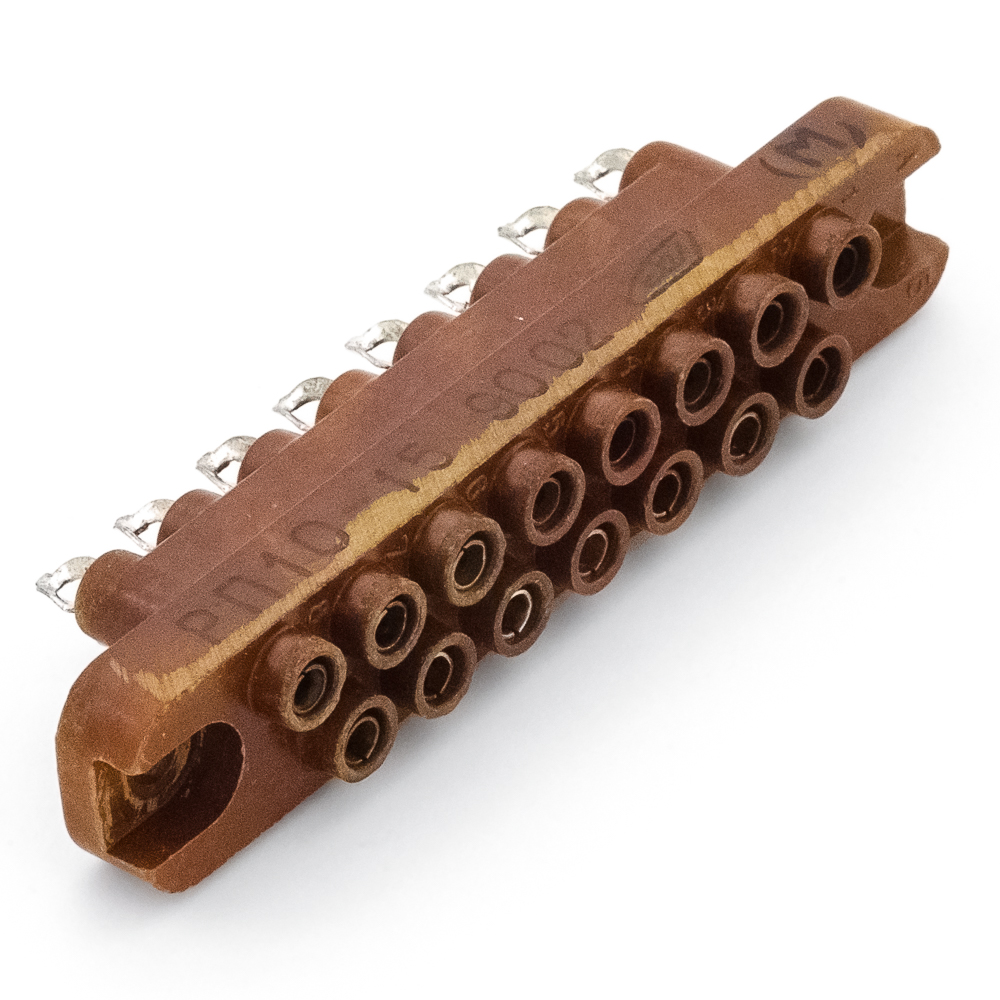

РП10-15 Розетка, карболит, "5", фото
Артикул (ID): SK-6708
РП10-15 Розетка, карболит, "5"
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15 Розетка, карболит, фото
Артикул (ID): TN-7989
РП10-15 Розетка, карболит
РП10-15-В Розетка Электродеталь, фото
РП10-15-В Розетка Электродеталь

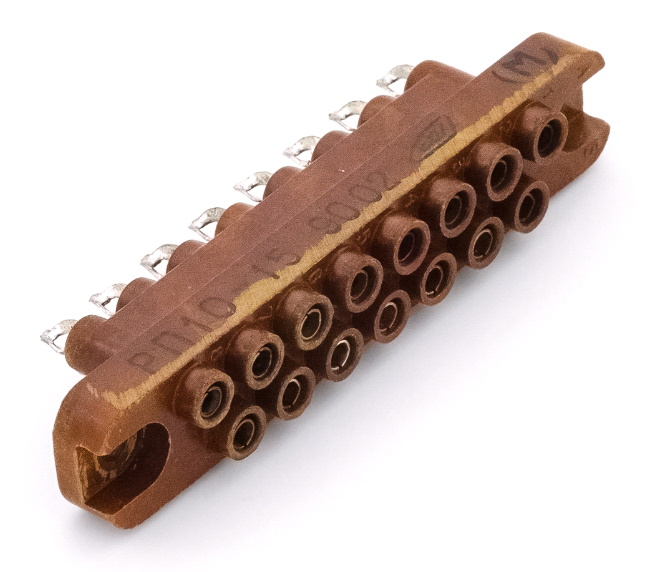

РП10-15-В Розетка СНЕЖЕТЬ, фото
РП10-15-В Розетка СНЕЖЕТЬ
УЗНП9-15Р12-В Лтава, фото
УЗНП9-15Р12-В Лтава
РП10-15 Розетка СНЕЖЕТЬ, фото
РП10-15 Розетка СНЕЖЕТЬ
УЗНП9-15Р12 Лтава, фото
УЗНП9-15Р12 Лтава

Функциональные аналоги

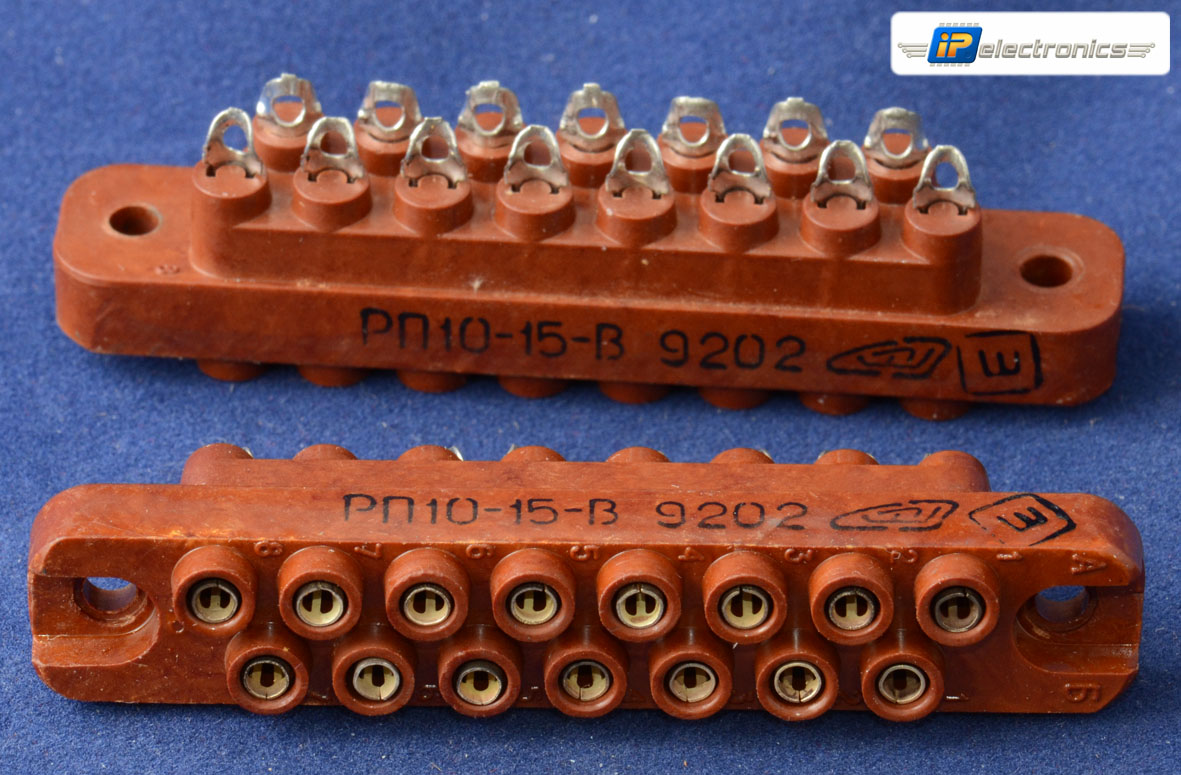

РП10-15-В Розетка, карболит, 1992г, фото
Артикул (ID): SK-6624
РП10-15-В Розетка, карболит, 1992г
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15-О Розетка, карболит, фото
Артикул (ID): ZX-1828
РП10-15-О Розетка, карболит

Возможные аналоги

РП10-15-П-О Розетка, пластмасса, фото
Артикул (ID): TN-7985
РП10-15-П-О Розетка, пластмасса
  • 345 ₽ 1 шт.

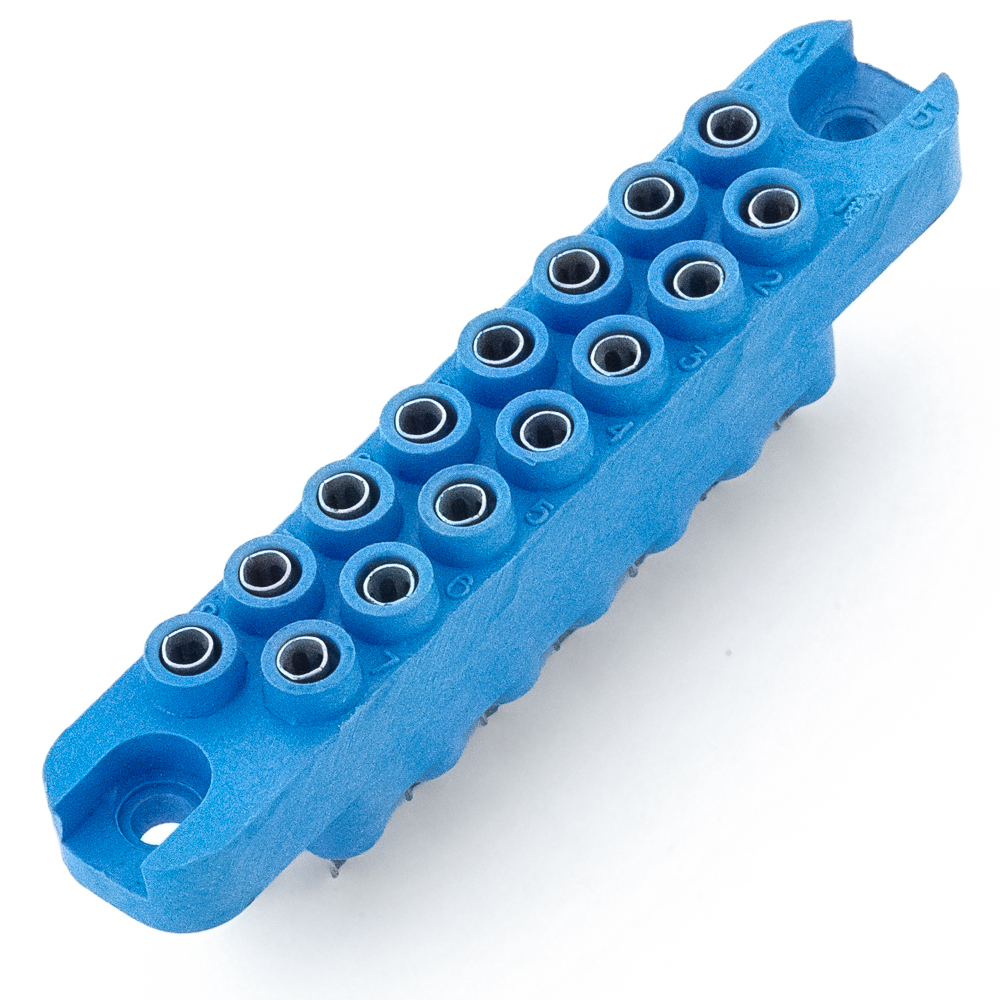

РП10-15-П-О Розетка, пластмасса;, фото
Артикул (ID): TN-7984
РП10-15-П-О Розетка, пластмасса;
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.

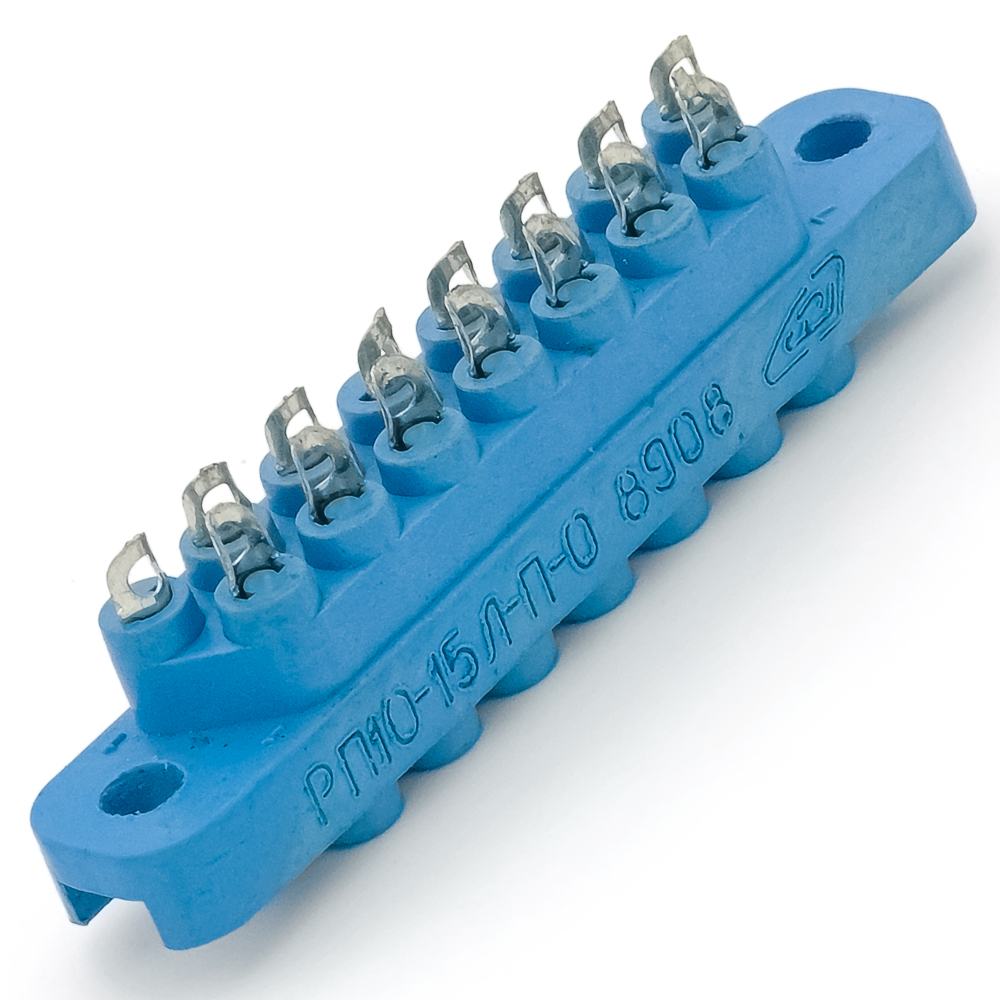

РП10-15-П-О Розетка, пластмасса, перекрут, фото
Артикул (ID): SN-7943
РП10-15-П-О Розетка, пластмасса, перекрут
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
  • 315 ₽ от 50 шт.

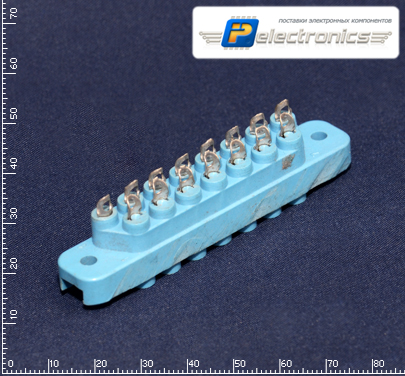

РП10-15-П-О Розетка, пластмасса, "1", фото
