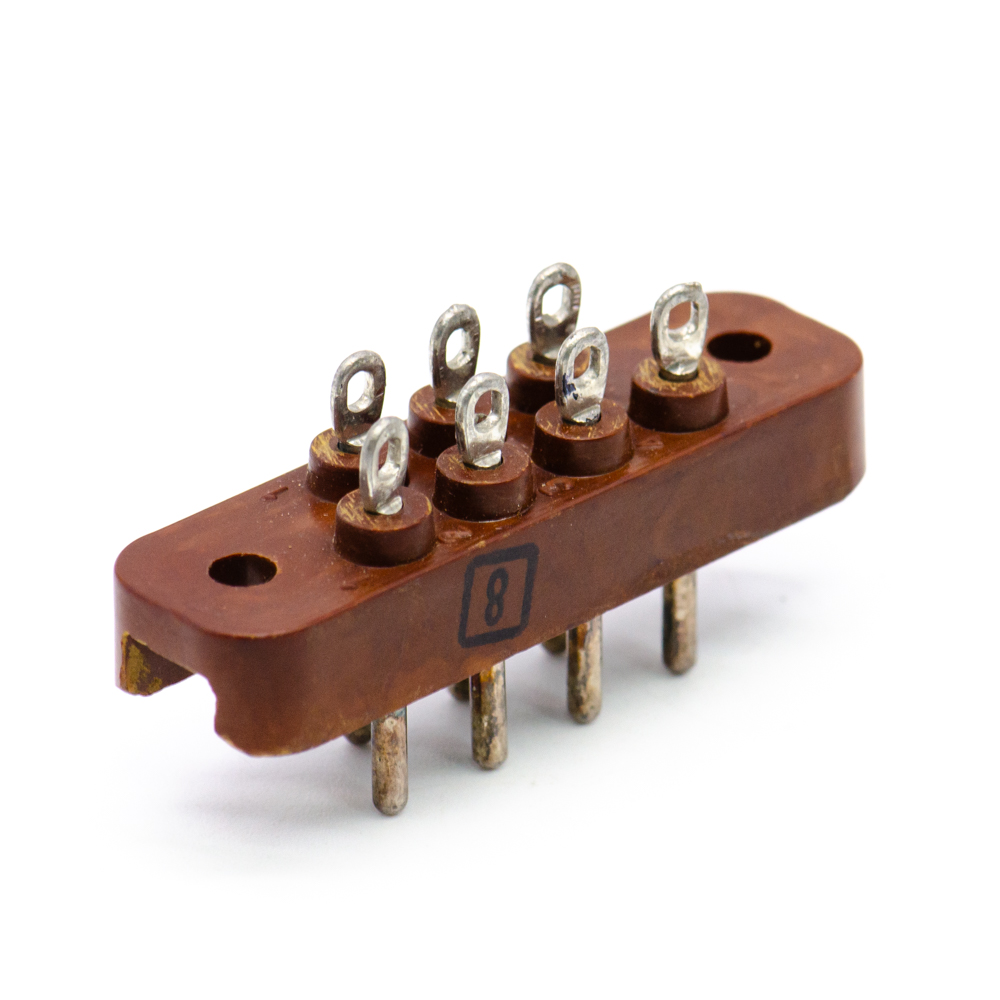

РП10-7 Вилка, карболит, "1" (арт. KT-1305)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025 ТУ
РОССИЯ
Артикул (ID): KT-1305
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2012
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 504435
На складе 1 шт
  • Цена от
    Включая НДС
     127.44 ₽
  • 1 шт. 127.44 ₽
Количество
Быстрый заказ

Электрический низкочастотный прямоугольный соединитель РП10-7 предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Расшифровка: РП - тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный, 10 - порядковый номер разработки, 7 - количество контактов, покрытие контактов серебром. Вилки и розетки могут иметь металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 2010-2019
Вид приемки i "1"- ОТК
Масса изделия, гр 7,8
Состояние упаковки самоупаковка
Транслитерация RP10-7 Fork, carbolite, "1"
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-7
Количество контактов 7
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 42,5 mm
Ширина изолятора 22 mm
Высота изолятора 9 mm

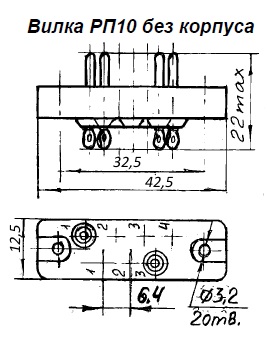

Габаритные размеры L*W*H 42,5х12,5х22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 32,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,6 mm
Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-7 Вилка, карболит, "1"   (datasheet)
