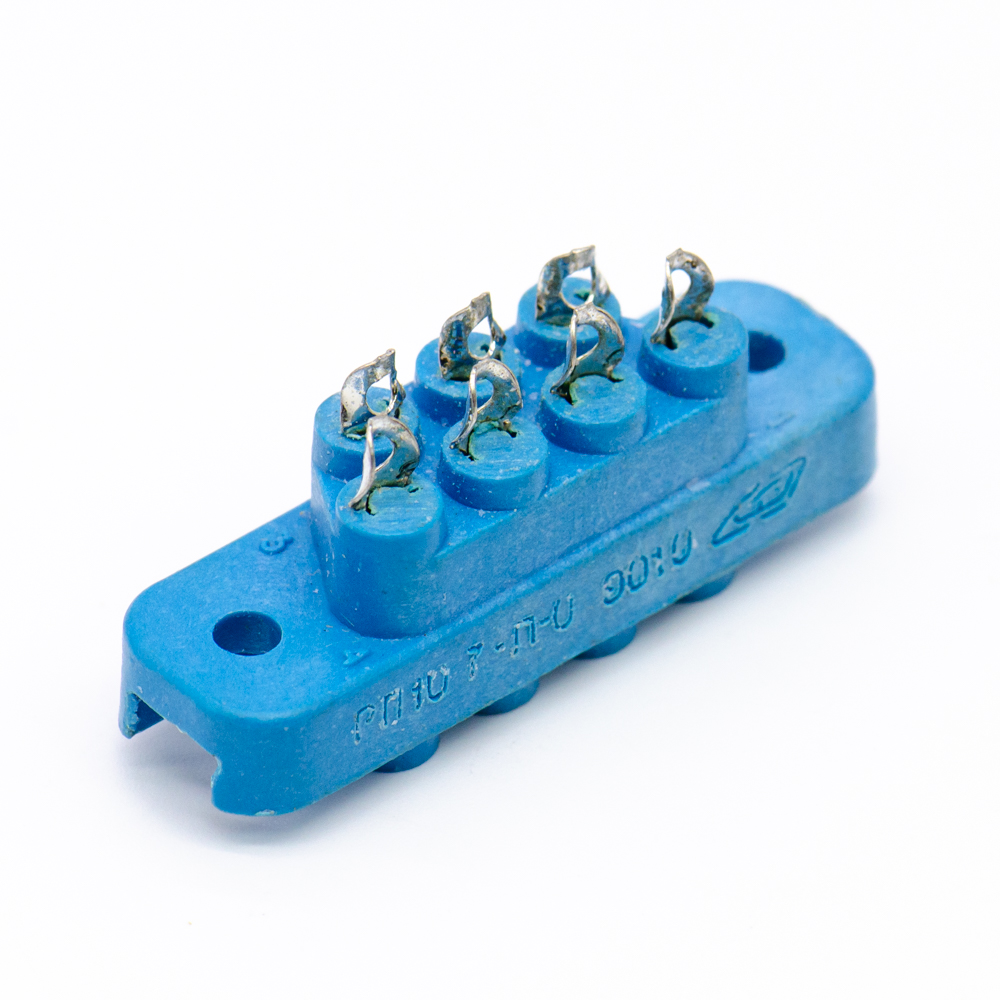

РП10-7-П-О Розетка, пластмасса (арт. KT-1311)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025 ТУ
СССР
Артикул (ID): KT-1311
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 504438
На складе 2 шт
  • Цена от
    Включая НДС
     345 ₽
  • 1 шт. 345 ₽
Количество
Быстрый заказ

Соединитель РП10-7 П-О розетка - электрический низкочастотный прямоугольный нормальных габаритов для внутреннего монтажа. Предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1500 В.
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный; 10 - Порядковый номер разработки; 7 - Количество контактов; П - Материал изолятора - изолятор из термопластичного материала; О - Покрытие контактов - олово-висмут.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 10
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Транслитерация rp10-7-p-o rozetka,-plastmassa
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-7-П-О
Количество контактов 7
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора пластмасса
Цвет изолятора синий

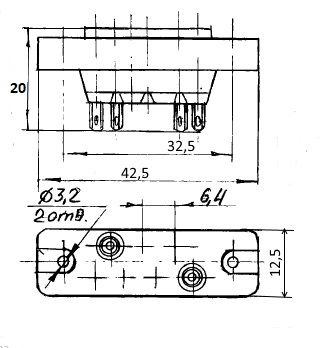

Длина изолятора 42,5 mm
Ширина изолятора 20 mm
Высота изолятора 12,5 mm
Габаритные размеры L*W*H 42,5х12,5х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 32,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,6 mm
Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-7-П-О Розетка, пластмасса   (datasheet)
