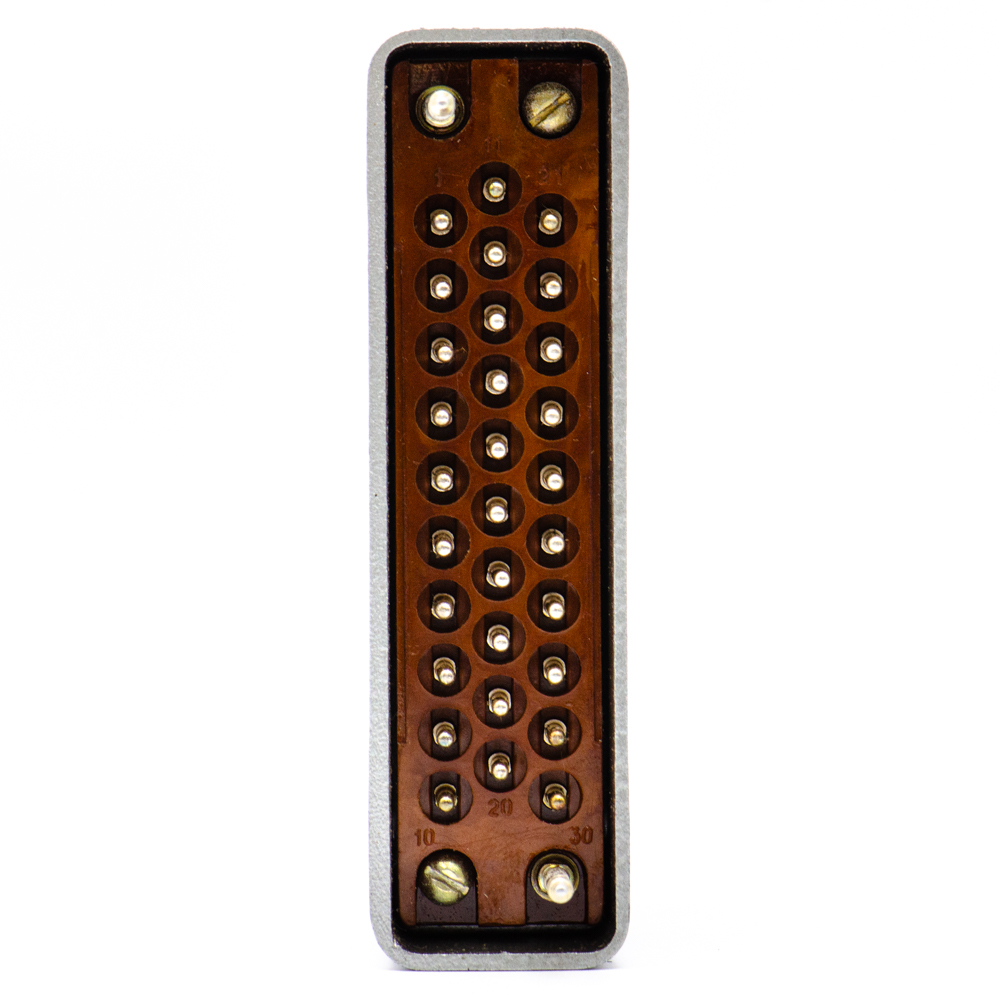

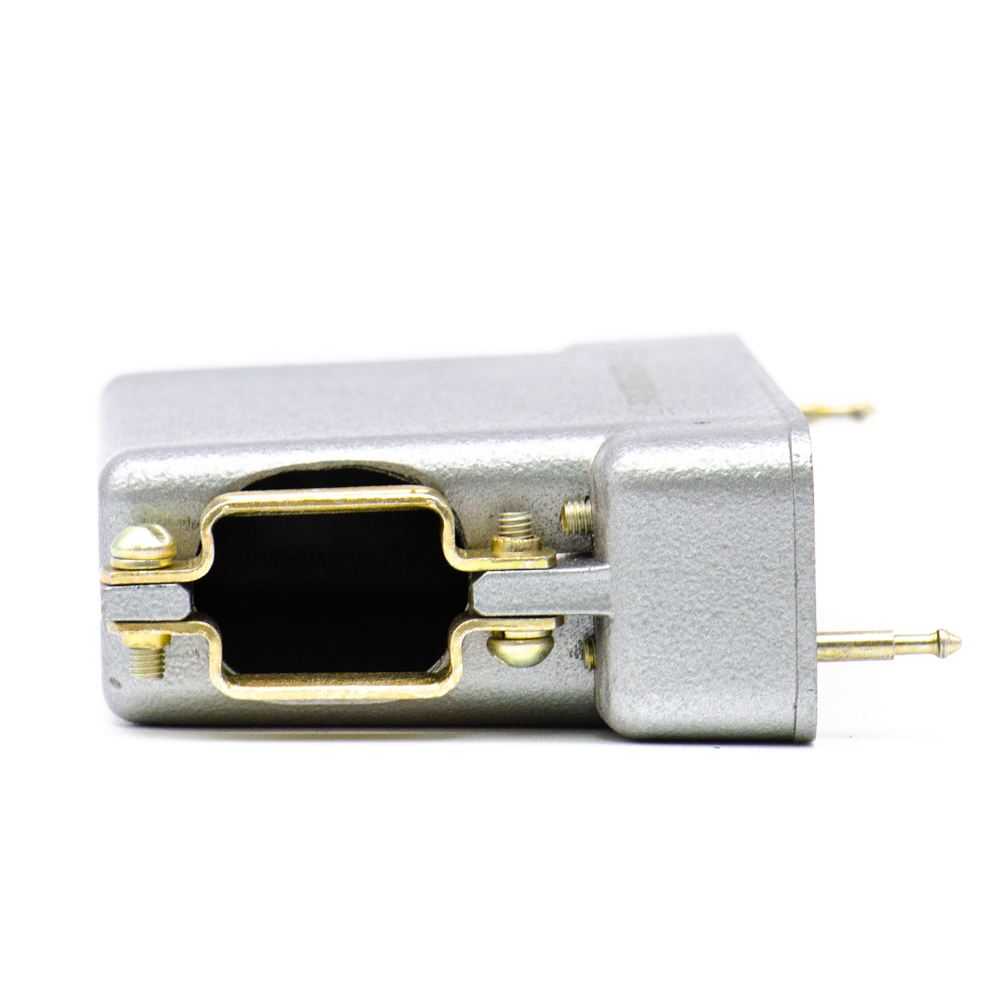

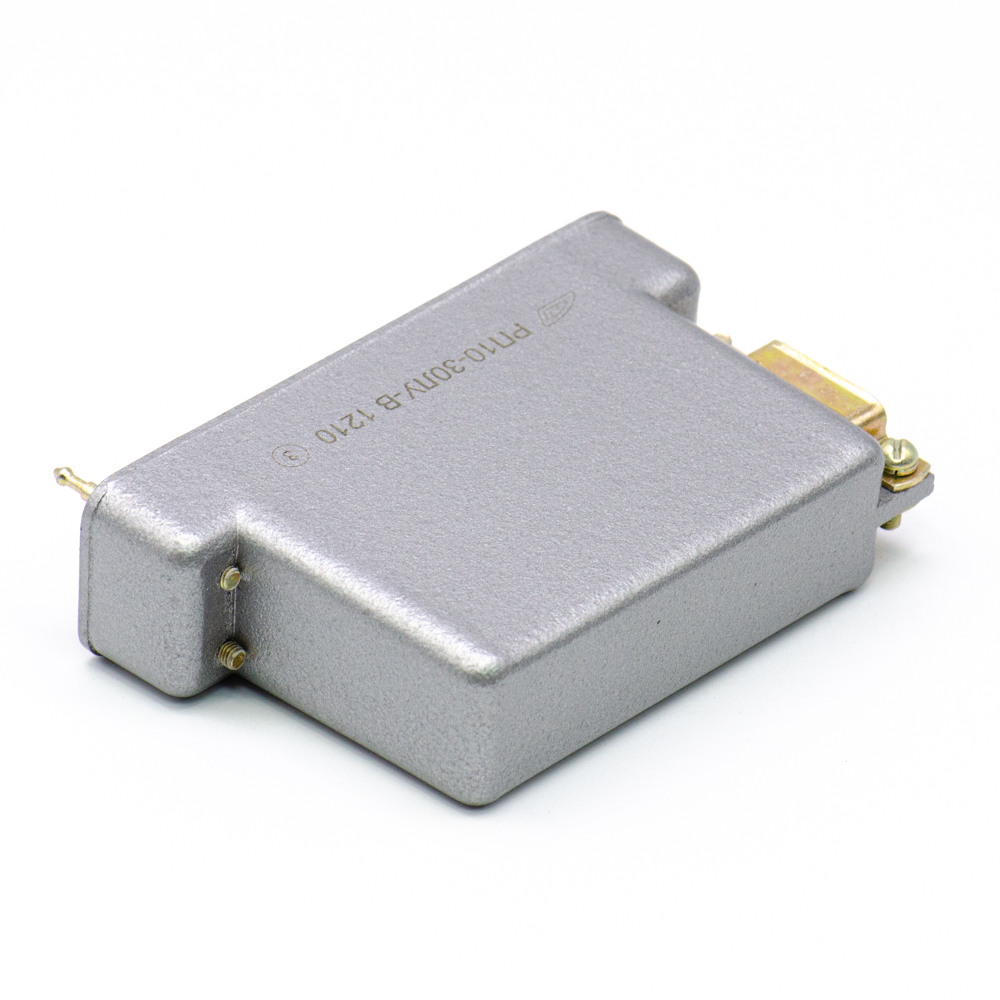

РП10-30ЛУ-В Вилка с ловителем, угловой кожух, карболит, БРО.364.025 ТУ (арт. KT-4109)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; алюминий; БРО.364.025 ТУ
РОССИЯ
Артикул (ID): KT-4109
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2012
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025 ТУ
  • ГОСТ ГОСТ 15150-69
Подробная документация
ID: 513110
На складе 1 шт
  • Цена от
    Включая НДС
     2340 ₽
  • 1 шт 2340 ₽
Количество
Быстрый заказ

Соединитель РП10-30ЛУ-В вилка - электрический низкочастотный прямоугольный нормальных габаритов для внутреннего монтажа. Предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1500 В. Расшифровка условного обозначения: РП10-30ЛУ-В розетка РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный; 10 - Порядковый номер разработки; 30 - Количество контактов; Л - наличие ловителей (направляющих штырей, втулок); У - наличие корпуса с угловым выходом кабеля (жгута); О - Покрытие контактов: О - олово-висмут; без буквы - серебро; В - Климатическое исполнение – всеклиматическое. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-30ЛУ-В Вилка с ловителем, угловой кожух, карболит, БРО.364.025 ТУ
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бР0.364.025ТУ, ГОСТ 15150-69
Дата изготовленияi 2010-2019
Вид приемки i "1"- ОТК
Масса изделия, гр 90,86
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация RP10-30LU-V Fork with catcher, corner casing, carbolite, BRO.364.025TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-30ЛУ-В
Количество контактов 30
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха угловой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 85 mm
Ширина изолятора 19 mm
Высота изолятора 8,86 mm

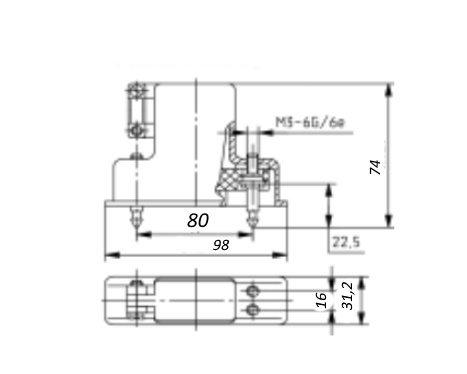

Габаритные размеры L*W*H 98х31,2х74 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 44,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,35 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10 000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-30ЛУ-В Вилка с ловителем, угловой кожух, карболит, БРО.364.025 ТУ   (datasheet)
