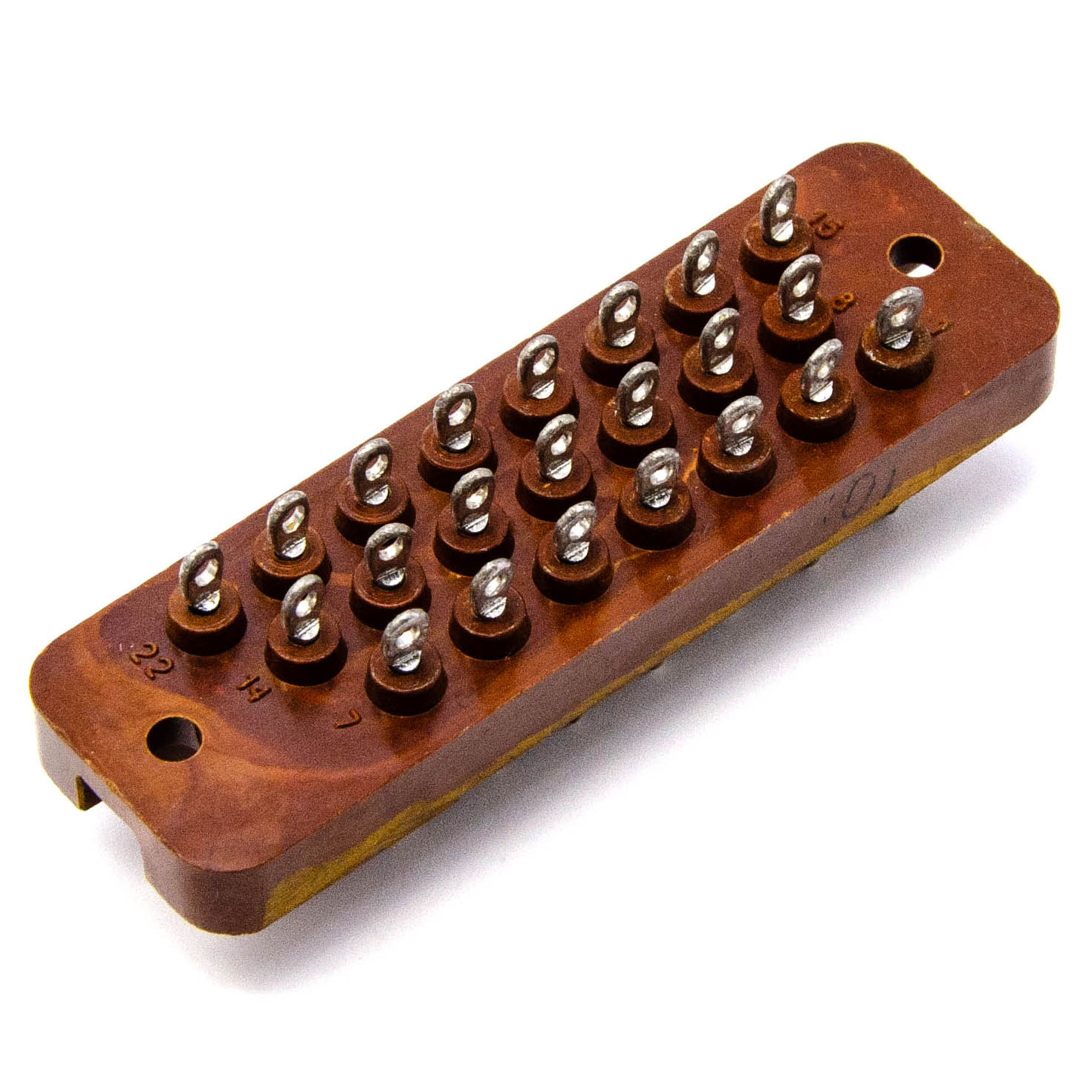

РП10-22 Вилка, карболит без кожуха (арт. KP-9696)

No name USSR; 1500 V; 15 A; " 1" - ОТК; -; ГЕО.364.025 ТУ
СССР
Артикул (ID): KP-9696
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ГЕО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 499584
На складе 64 шт
  • Цена от
    Включая НДС
     300 ₽
  • 1 шт. 300 ₽
Количество
Быстрый заказ

РП10-22 Вилка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 22 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГЕО.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 23,93
Состояние упаковки самоупаковка
Транслитерация RP10-22 Plug carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка отсутствует
Количество контактов 22
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 68 mm
Ширина изолятора 21 mm
Высота изолятора 9 mm

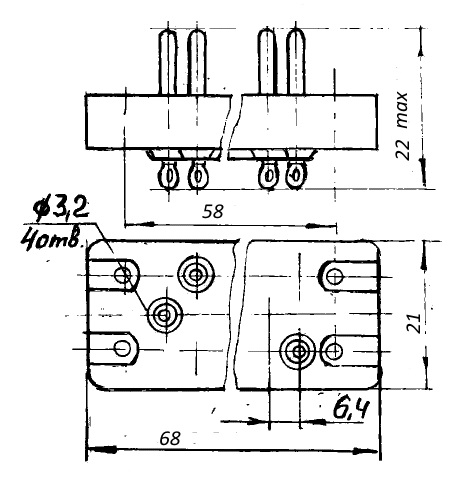

Габаритные размеры L*W*H 68х21х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-22 Вилка, карболит без кожуха   (datasheet)

Функциональные аналоги

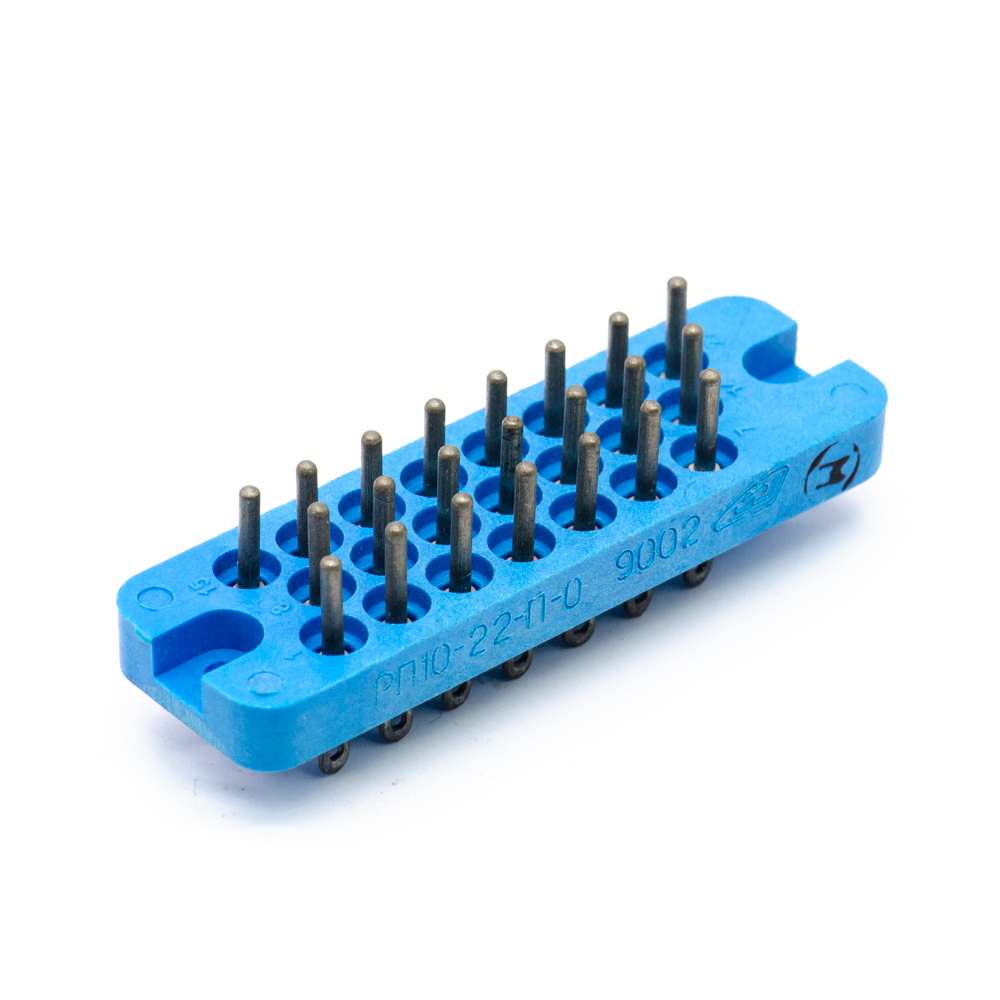

РП10-22-П-О Вилка, пластмасса., фото
