Скидка на  Конденсаторы электролитические
-20%

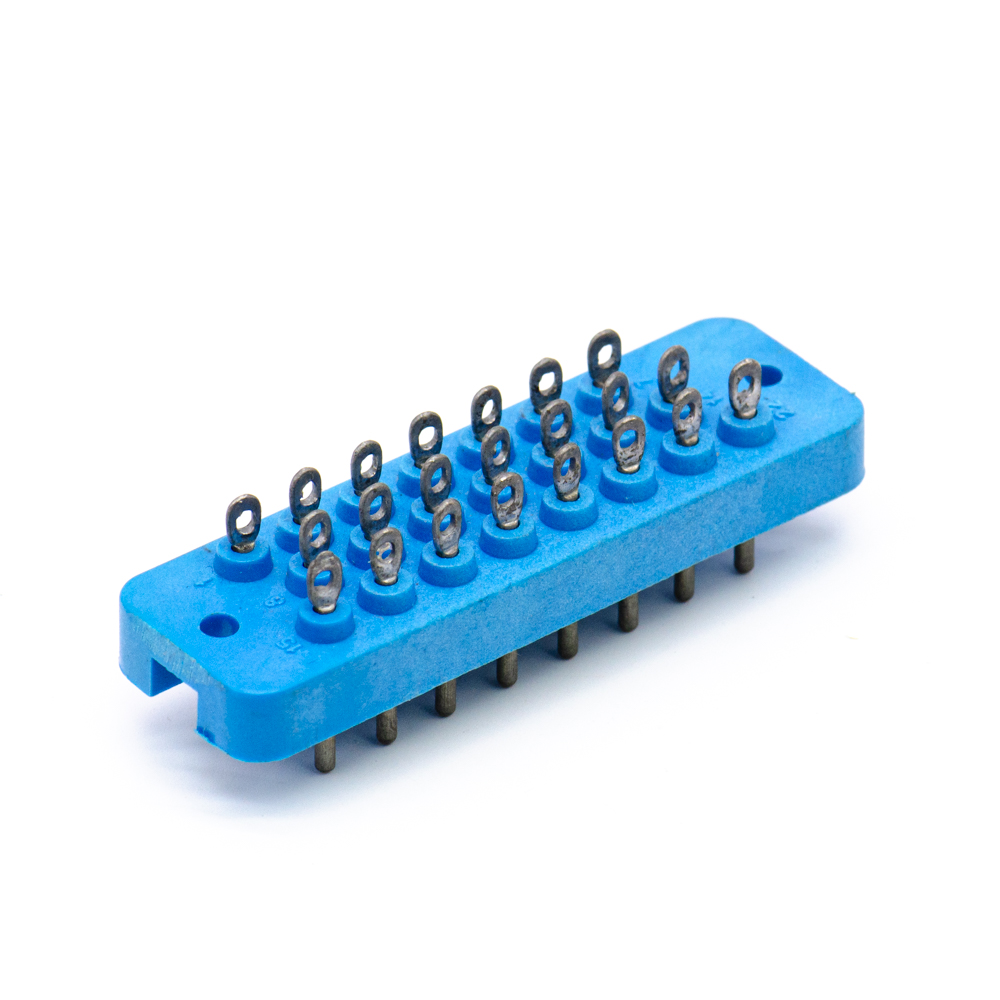

РП10-22-П-О Вилка, пластмасса.(арт. SK-8521)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; -; БРО.364.025 ТУ; " 1" - ОТК
СССР
Артикул (ID): SK-8521
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 258453
На складе 33 шт
  • Цена от 325 ₽
  • 1 шт 355 ₽
  • от 5 шт 325 ₽
Количество
Быстрый заказ

РП10-22-П-О Вилка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 22 - количество контактов; П - изолятор из термопластичного материала; О - покрытие контактов олово-висмут (без буквы покрытие контактов серебром); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-22-П-О Вилка, пластмасса.
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 18,1
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация rp10-22-p-o-vilka,-plastmassa.
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-22-П-0
Количество контактов 22
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов олово - висмут
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора пластмасса
Цвет изолятора синий
Длина изолятора 68 mm
Ширина изолятора 21 mm
Высота изолятора 9 mm
Габаритные размеры L*W*H 68х21х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
