РШ2НП-1-30 Вилка ножевые контакты, 1990г (арт. KP-9807)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; термопластмасса; бРО.364.013 ТУ
СССР
Артикул (ID): KP-9807
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.013 ТУ
Подробная документация
Аналоги и альтернативы
ID: 500223
На складе 47 шт
  • Цена от
    Включая НДС
     33.21 ₽
  • 1 шт. 36.06 ₽
  • от 10 шт. 33.21 ₽
Количество
Быстрый заказ

РШ2НП-1-30 Вилка ножевые контакты, карболит – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; П - вилка в пластмассовом кожухе; 1 – порядковый номер разработки; 30 – 16-контактная вилка с угловым кожухом, отсутствие буквы – покрытие контактов – серебро. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования бРО.364.013 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 5,07
Состояние упаковки самоупаковка
Транслитерация RSh2NP-1-30 Fork blade contacts, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2НП-1
Типономинал / Типоконструкция вилка с угловым кожухом
Количество контактов 16
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов два
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха угловой
Материал кожуха термопластмасса
Цвет кожуха синий
Вид кожуха, патрубка угловой
Материал изолятора пластик
Цвет изолятора синий
Длина изолятора 22 mm
Ширина изолятора 11,8 mm

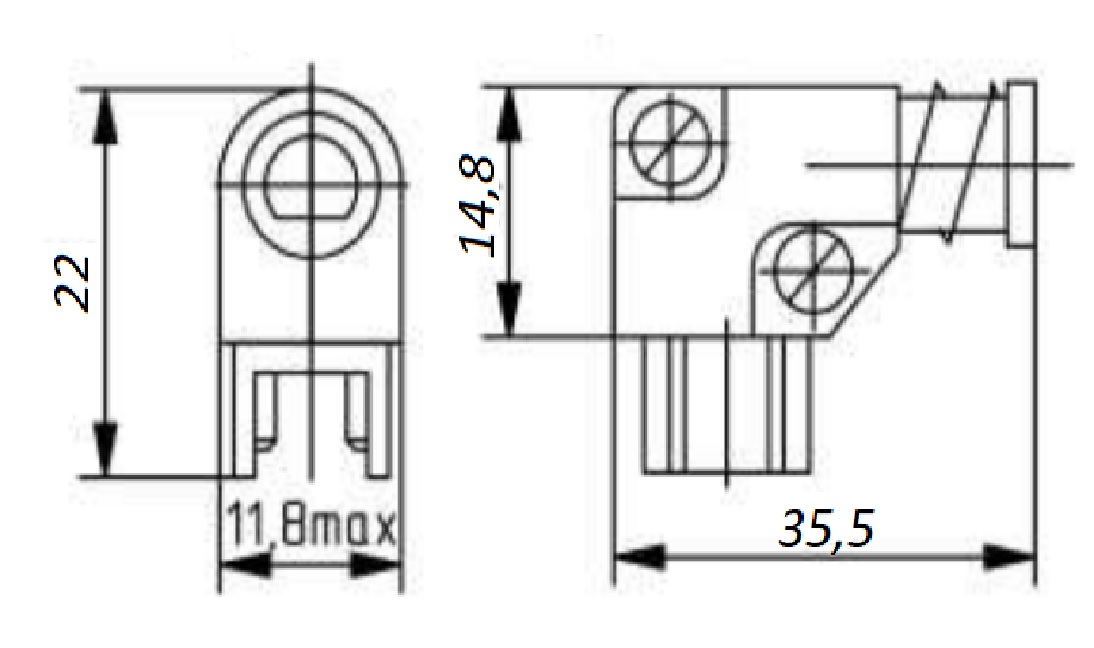

Габаритные размеры L*W*H 35,5х11х22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-5
Состояние товара с хранения
Статус изделия В настоящее время выпускает «Карачевский завод «Электродеталь»
Рабочее положение любое
Фактическая маркировка РШ2НП-1-30

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РШ2НП-1-30 Вилка ножевые контакты, 1990г   (datasheet)

Функциональные аналоги

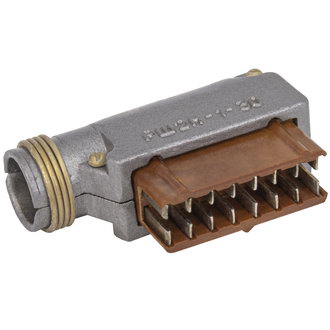

РШ2Н-1-30 Вилка ножевые контакты, карболит,, фото
Артикул (ID): ZM-6609
РШ2Н-1-30 Вилка ножевые контакты, карболит,
  • 84.8 ₽ 1 шт.
  • 78.1 ₽ от 10 шт.

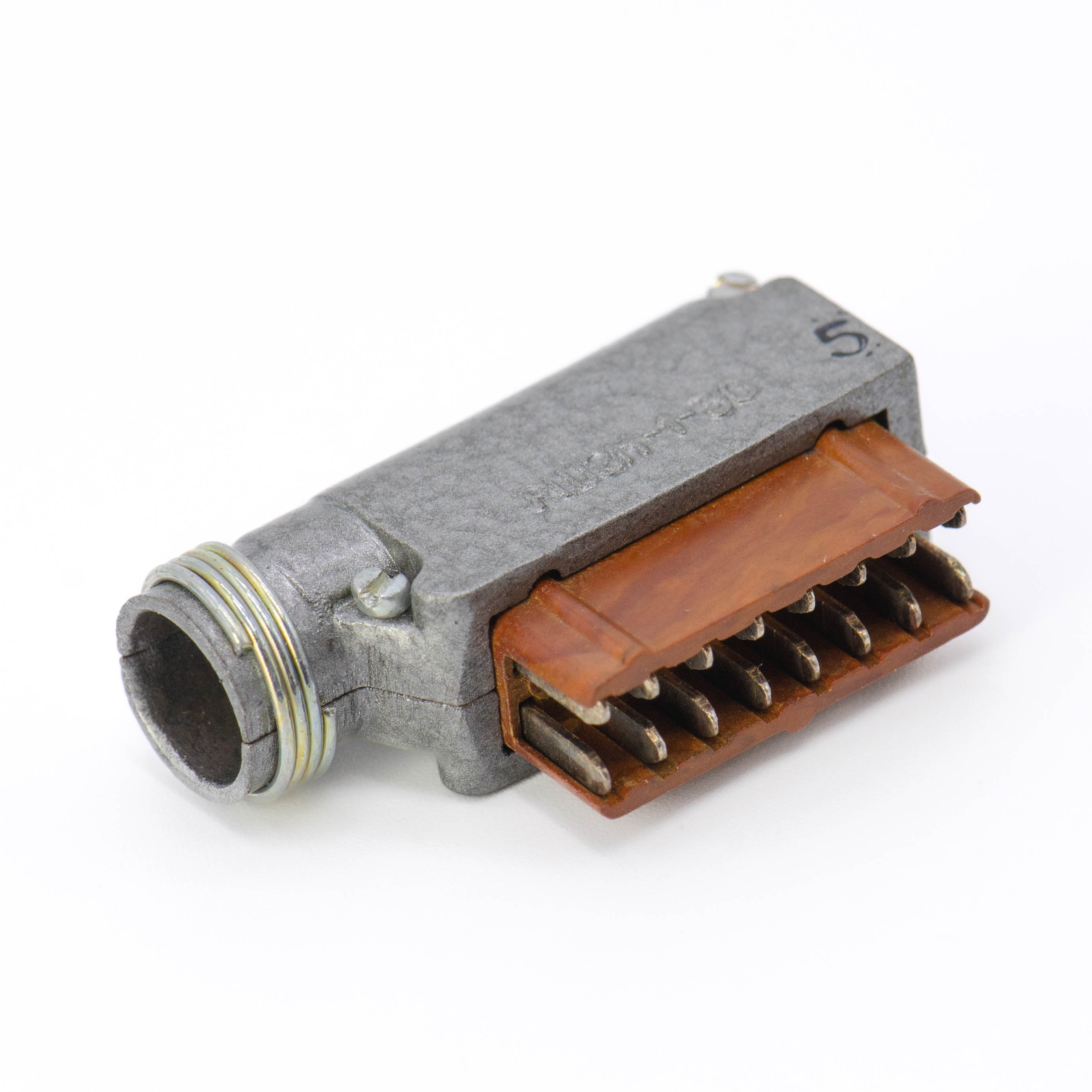

РШ2Н-1-30 Вилка ножевые контакты, карболит, 1991г, фото
Артикул (ID): SN-8612
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1991г
  • 35.4 ₽ 1 шт.
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1990г, фото
Артикул (ID): OF-1337
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1990г
  • 75 ₽ 1 шт.
  • 64 ₽ от 10 шт.
  • 56.9 ₽ от 50 шт.

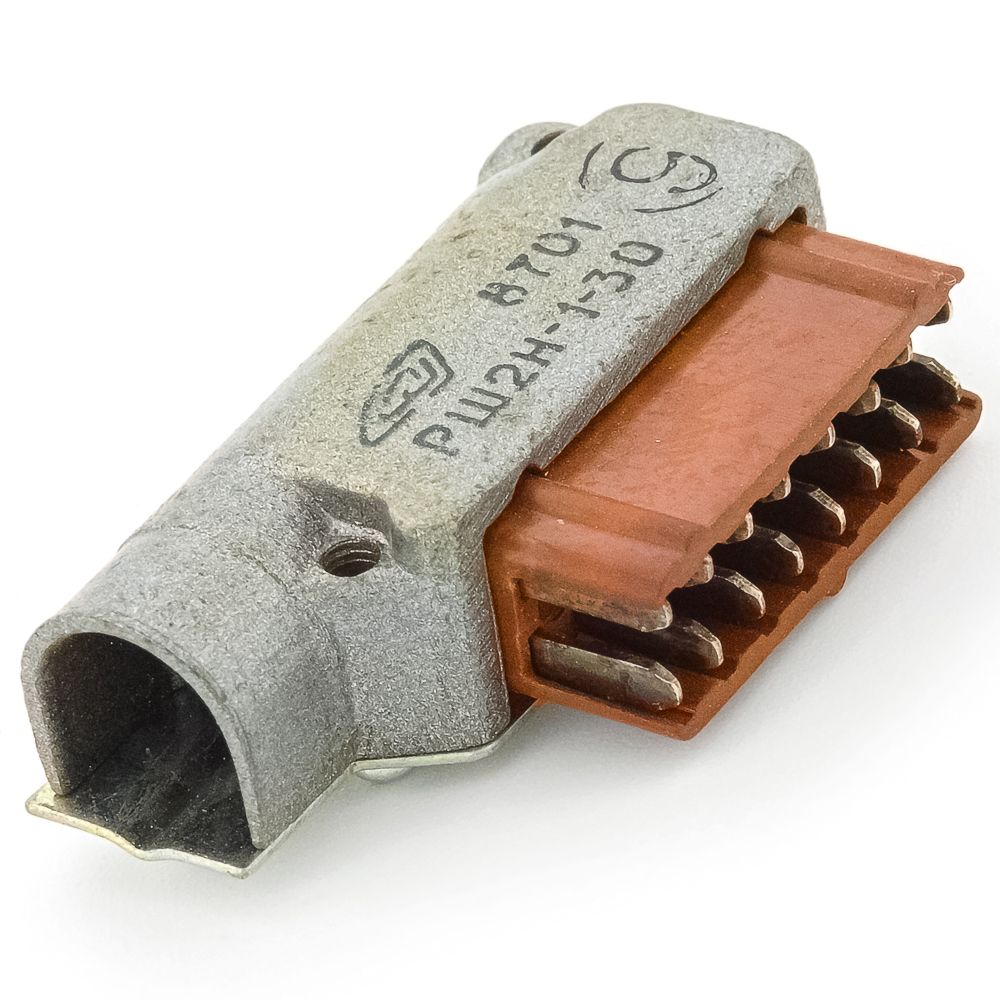

РШ2НМ-1-30 Вилка ножевые контакты, карболит, 1987г, фото
Артикул (ID): OF-1351
РШ2НМ-1-30 Вилка ножевые контакты, карболит, 1987г
  • 75 ₽ 1 шт.

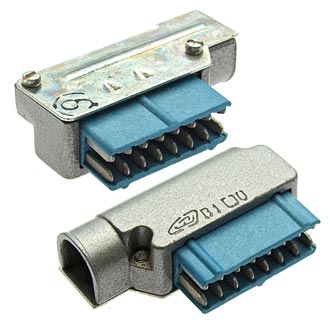

РШ2НМ-1-30 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): ZA-1892
РШ2НМ-1-30 Вилка ножевые контакты, пластмасса
  • 50.03 ₽ 1 шт.
  • 46.08 ₽ от 10 шт.
  • 43.44 ₽ от 100 шт.

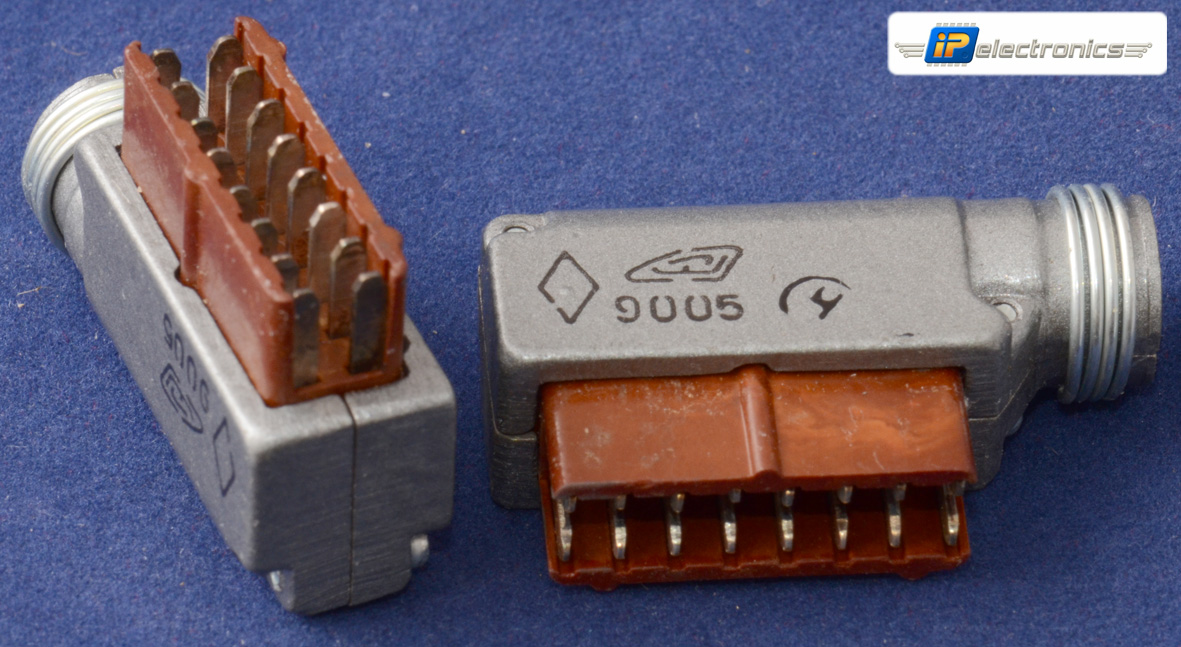

РШ2Н-1-30 Вилка ножевые контакты, карболит.,, фото
Артикул (ID): SN-6147
РШ2Н-1-30 Вилка ножевые контакты, карболит.,
  • 75 ₽ 1 шт.

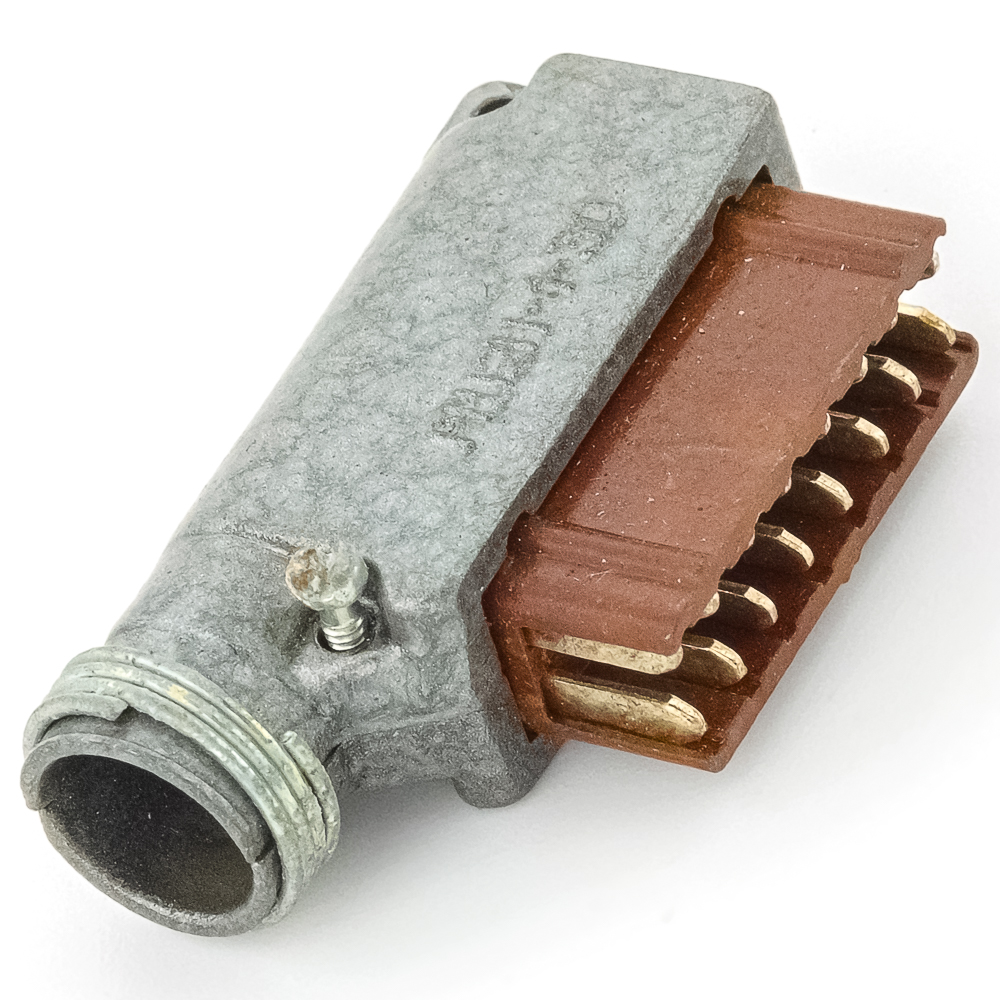

РШ2Н-1-30 Вилка ножевые контакты, карболит, фото
Артикул (ID): SN-6154
РШ2Н-1-30 Вилка ножевые контакты, карболит

Возможные аналоги

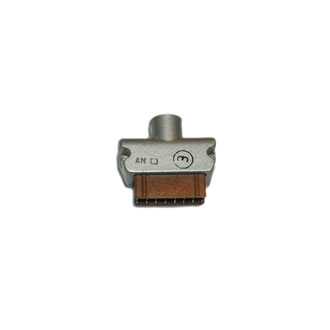

РШ2НМ-1-29 Вилка ножевые контакты, карболит, фото
Артикул (ID): ZL-8599
РШ2НМ-1-29 Вилка ножевые контакты, карболит
  • 83.37 ₽ 1 шт.

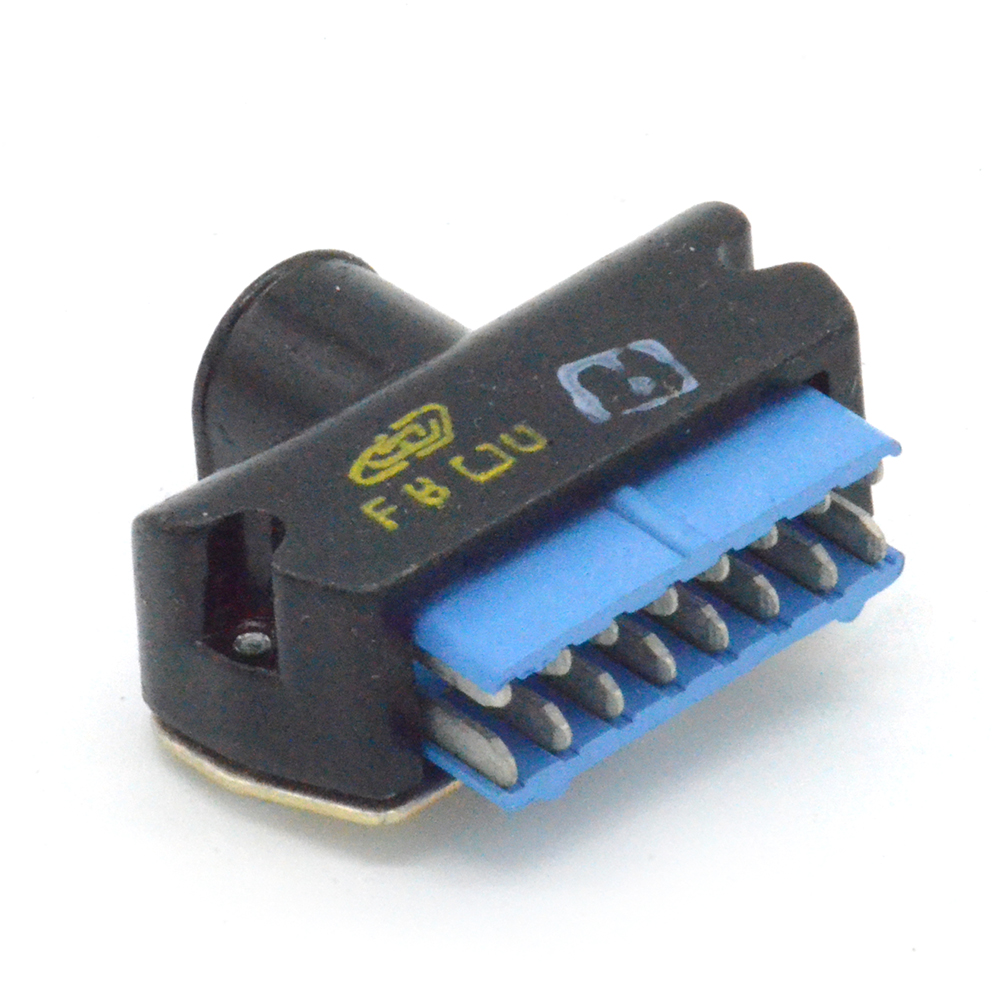

РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г, фото
Артикул (ID): TM-2471
РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г
  • 76.27 ₽ 1 шт.
  • 65.08 ₽ от 10 шт.

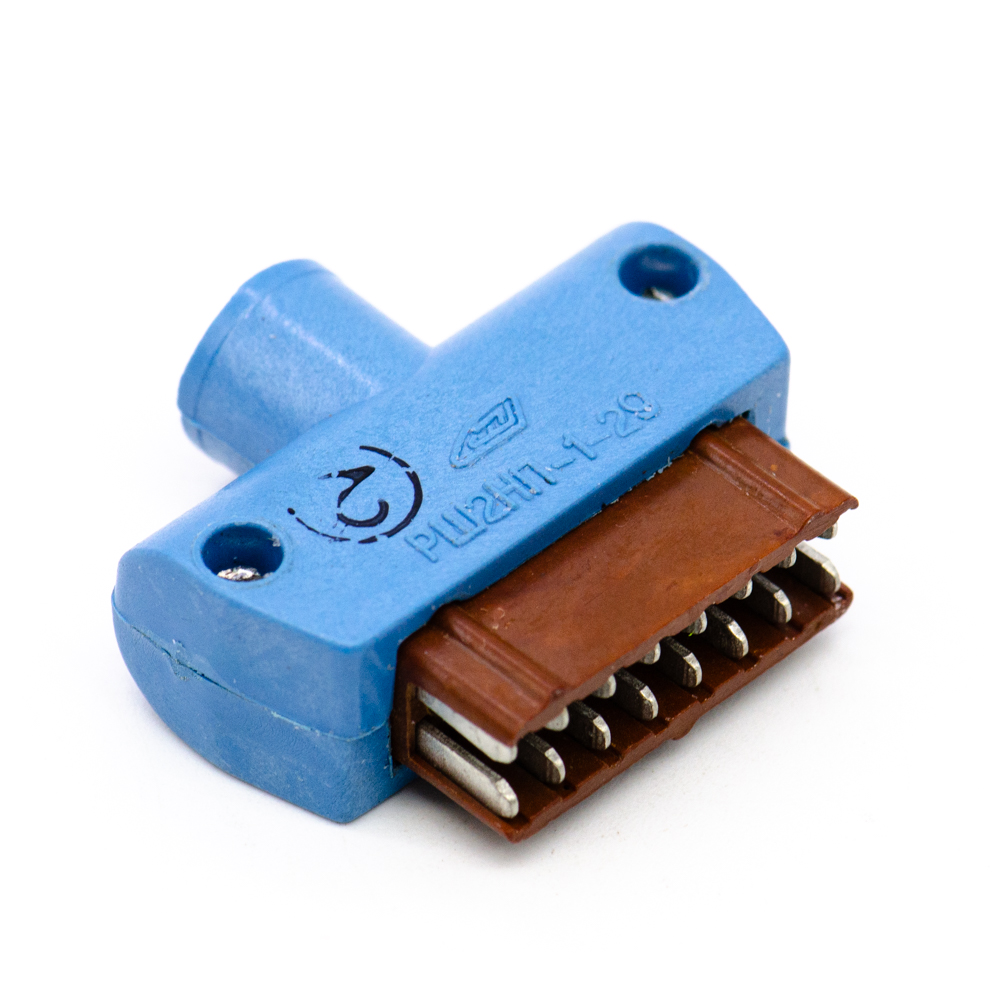

РШ2НП-1-29 Вилка ножевые контакты, карболит, фото
Артикул (ID): TN-8269
РШ2НП-1-29 Вилка ножевые контакты, карболит
  • 75 ₽ 1 шт.

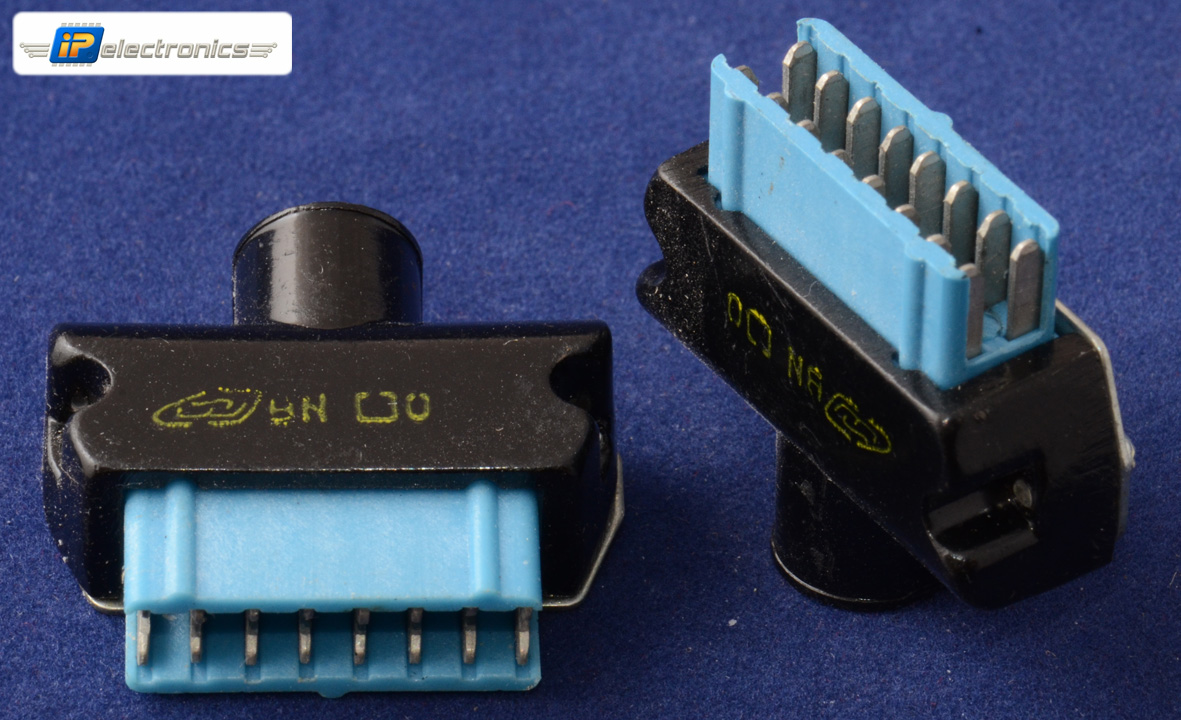

РШ2НМ-1-29 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): OF-1346
РШ2НМ-1-29 Вилка ножевые контакты, пластмасса
  • 75 ₽ 1 шт.
  • 64 ₽ от 10 шт.

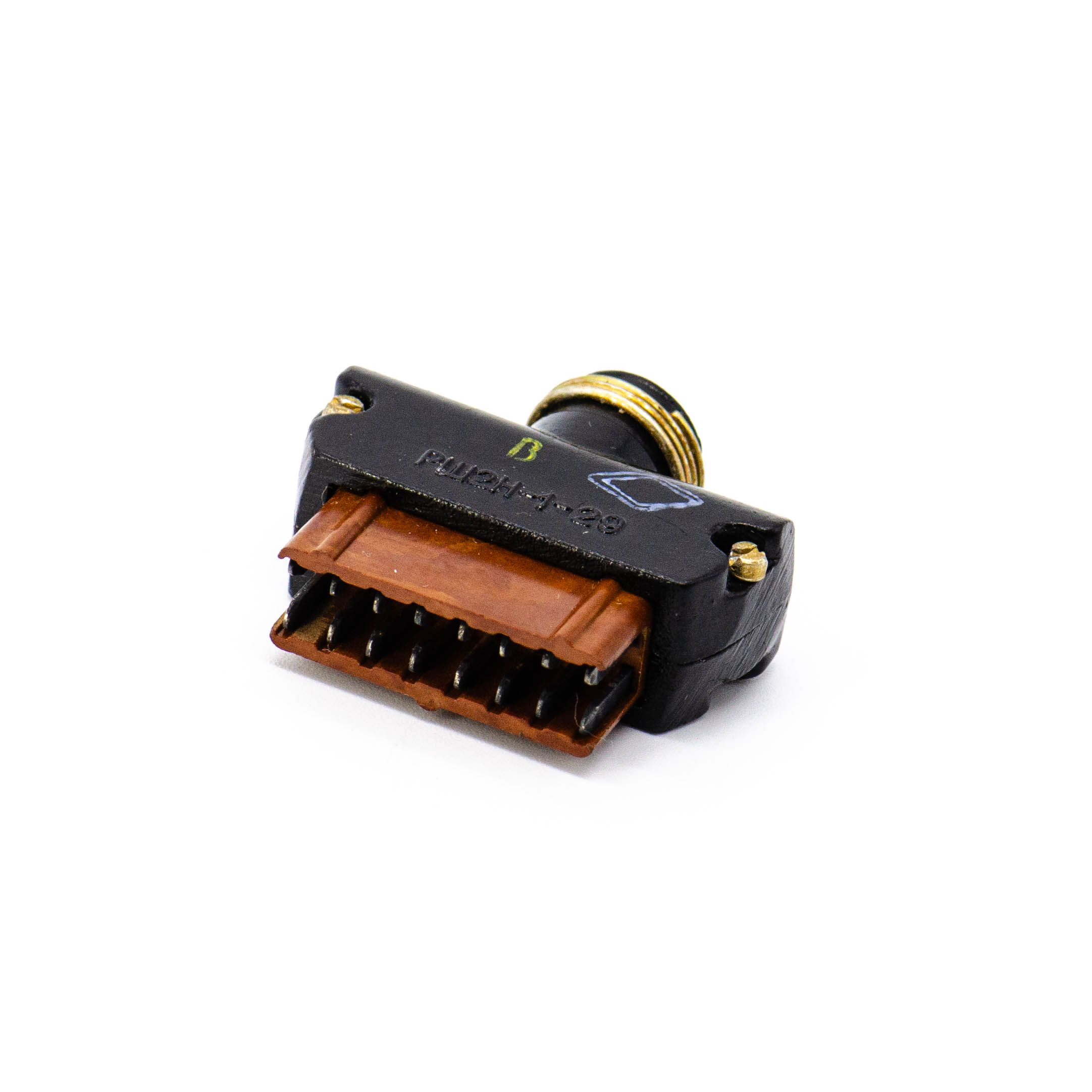

РШ2Н-1-29 Вилка ножевые контакты, карболит, "5", фото
Артикул (ID): OF-1344
РШ2Н-1-29 Вилка ножевые контакты, карболит, "5"
  • 75 ₽ 1 шт.
РШ2НМ-1-30 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): ZA-1892
РШ2НМ-1-30 Вилка ножевые контакты, пластмасса
  • 50.03 ₽ 1 шт.
  • 46.08 ₽ от 10 шт.
  • 43.44 ₽ от 100 шт.

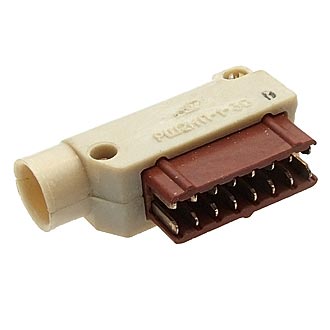

РШ2НП-1-30 Вилка ножевые контакты, карболит, фото
Артикул (ID): ZA-1900
РШ2НП-1-30 Вилка ножевые контакты, карболит

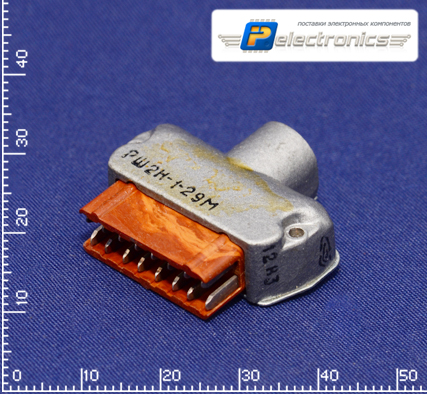

РШ2НМ-1-29 Вилка ножевые контакты, карболит., фото
