РШ2НМ-1-30 Вилка ножевые контакты, пластмасса (арт. ZA-1892)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; алюминий; бР0.364.013ТУ
РОССИЯ
Артикул (ID): ZA-1892
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.013ТУ
Подробная документация
Аналоги и альтернативы
ID: 238708
На складе 156 шт
  • Цена от
    Включая НДС
     46.33 ₽
  • 1 шт. 53.35 ₽
  • от 10 шт. 49.14 ₽
  • от 100 шт. 46.33 ₽
Количество
Быстрый заказ

РШ2НМ-1-30 Вилка ножевые контакты, пластмасса – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; М - наличие штампованно-литого кожуха; 1 – порядковый номер разработки; 30 – 16-контактная вилка с угловым кожухом, отсутствие буквы – покрытие контактов – серебро. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бР0.364.013ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 6,7
Вид упаковки картонная коробка (20шт)
Состояние упаковки заводская
Транслитерация RSh2NM-1-30 Fork blade contacts, plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2Н-1
Типономинал / Типоконструкция вилка
Количество контактов 16
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха угловой
Материал кожуха алюминий
Цвет кожуха серый
Вид кожуха, патрубка угловой
Материал изолятора пластмасса
Цвет изолятора синий
Длина изолятора 21 mm
Ширина изолятора 8,2 mm
Высота изолятора 7,1 mm

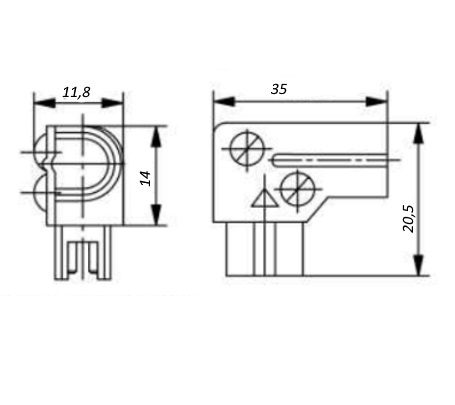

Габаритные размеры L*W*H 35х11,8х20,5 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-5
Состояние товара с хранения
Дополнительные характеристики штампованно-литой кожух
Рабочее положение любое
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РШ2НМ-1-30 Вилка ножевые контакты, пластмасса   (datasheet)

Функциональные аналоги

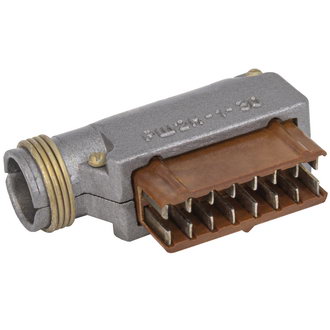

РШ2Н-1-30 Вилка ножевые контакты, карболит,, фото
Артикул (ID): ZM-6609
РШ2Н-1-30 Вилка ножевые контакты, карболит,
  • 90.46 ₽ 1 шт.
  • 83.32 ₽ от 10 шт.

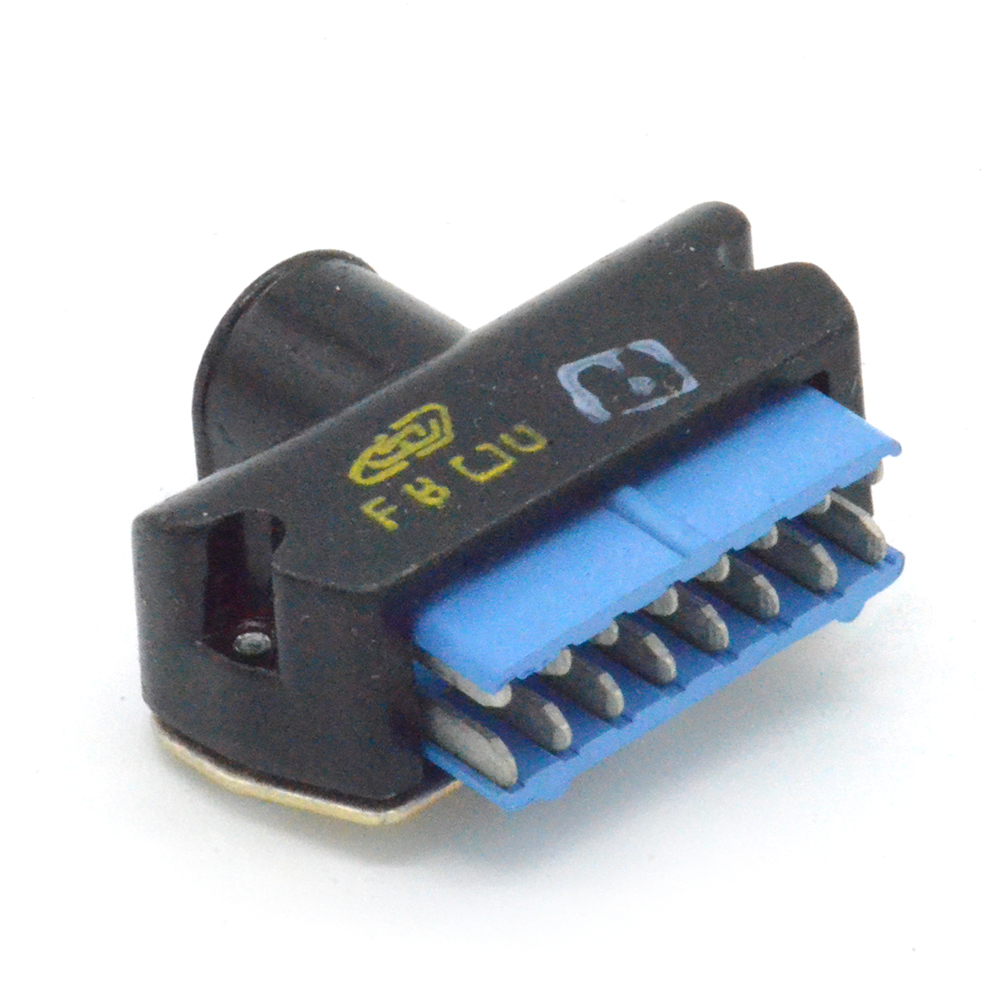

РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г, фото
Артикул (ID): TM-2471
РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г
  • 76.27 ₽ 1 шт.
  • 65.08 ₽ от 10 шт.

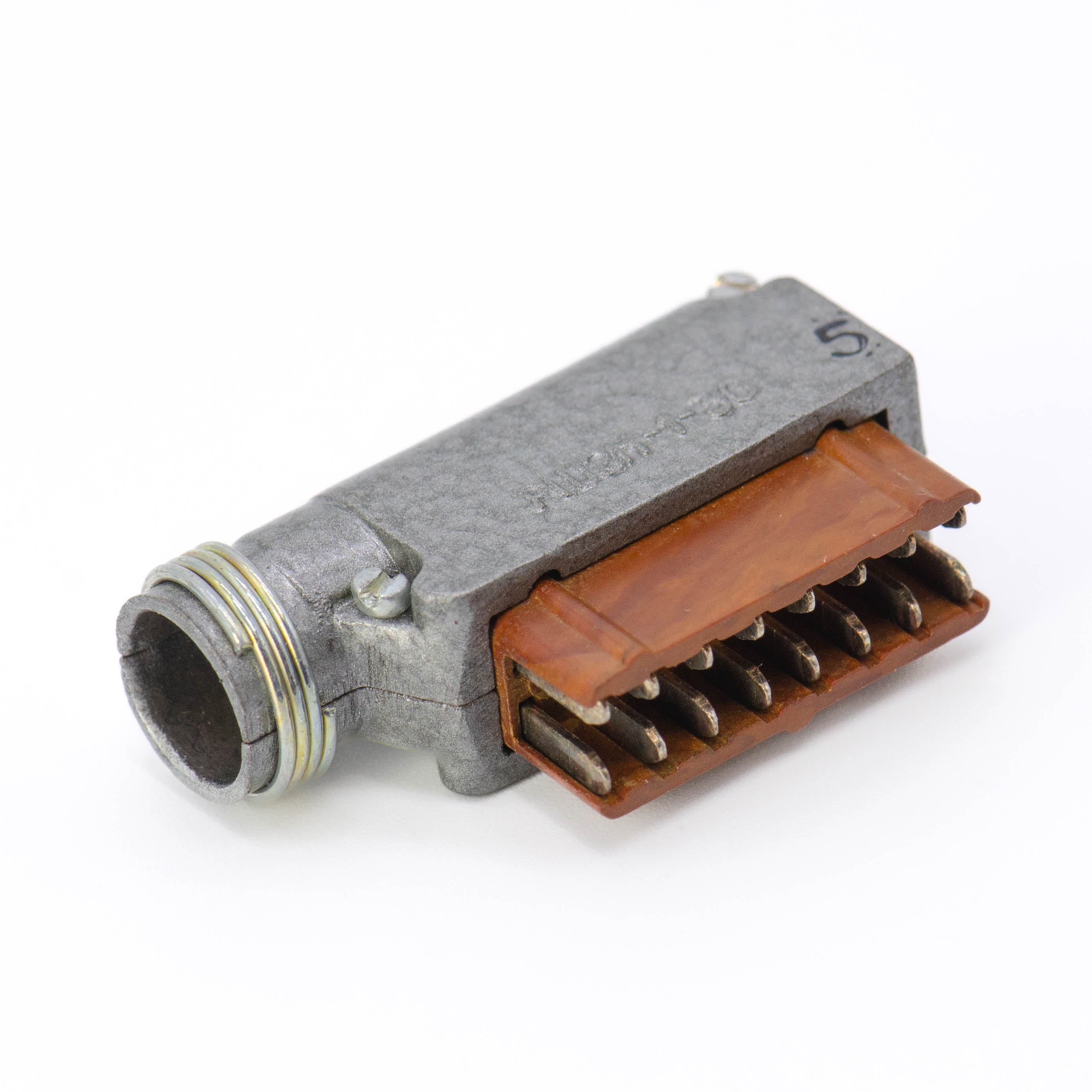

РШ2Н-1-30 Вилка ножевые контакты, карболит, 1991г, фото
Артикул (ID): SN-8612
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1991г
  • 35.4 ₽ 1 шт.

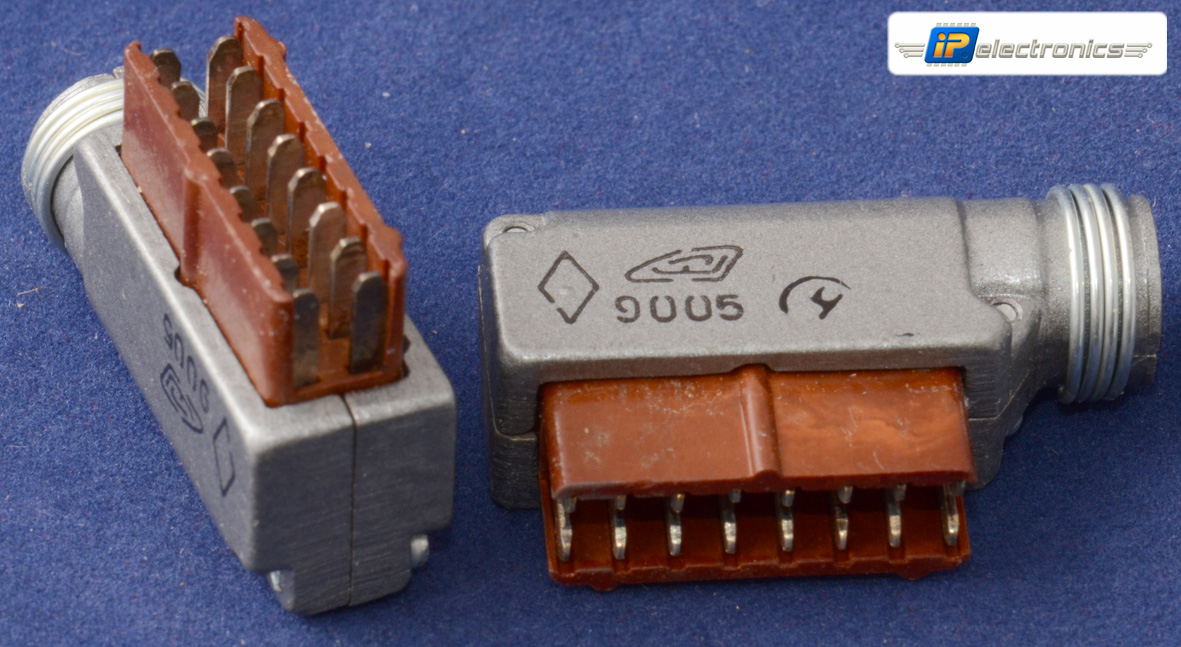

РШ2Н-1-30 Вилка ножевые контакты, карболит, 1990г, фото
Артикул (ID): OF-1337
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1990г
  • 75 ₽ 1 шт.
  • 64 ₽ от 10 шт.
  • 56.9 ₽ от 50 шт.

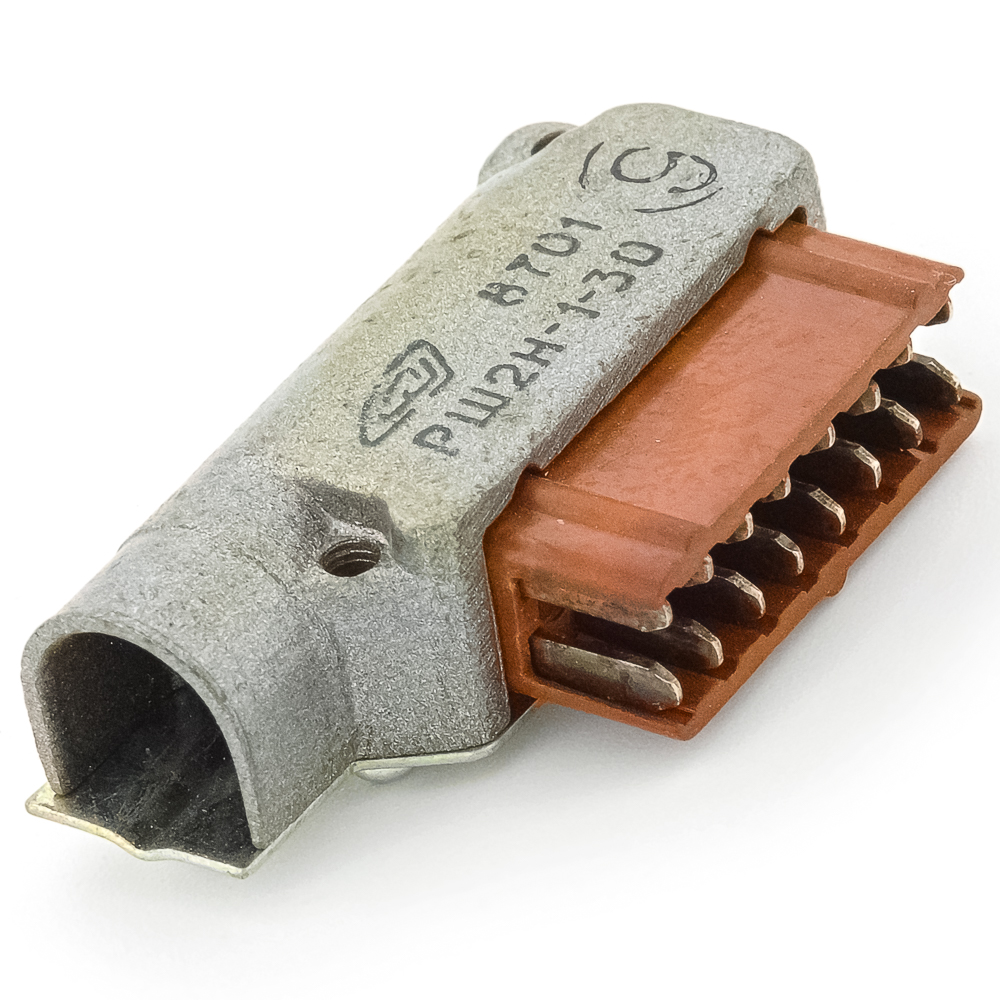

РШ2НМ-1-30 Вилка ножевые контакты, карболит, 1987г, фото
Артикул (ID): OF-1351
РШ2НМ-1-30 Вилка ножевые контакты, карболит, 1987г
  • 75 ₽ 1 шт.
РШ2Н-1-30 Вилка ножевые контакты, карболит.,, фото
Артикул (ID): SN-6147
РШ2Н-1-30 Вилка ножевые контакты, карболит.,
  • 75 ₽ 1 шт.

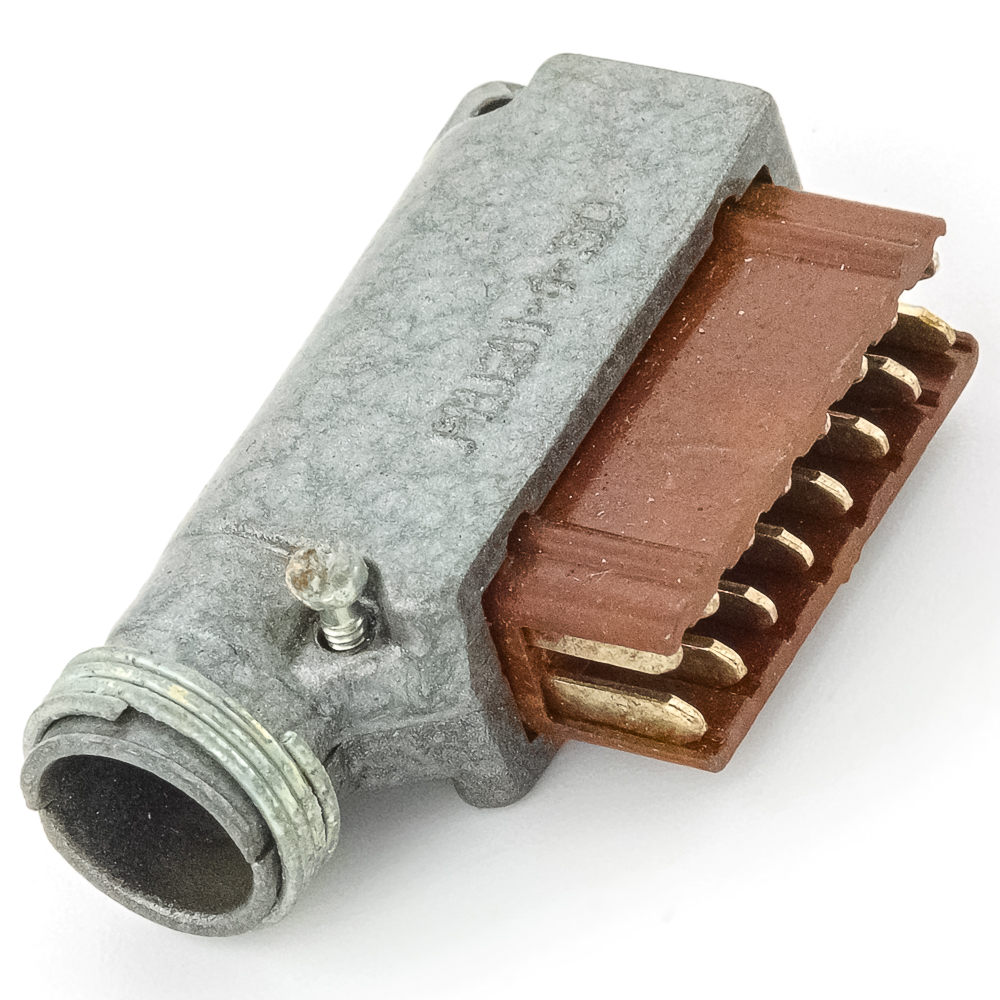

РШ2Н-1-30 Вилка ножевые контакты, карболит, фото
Артикул (ID): SN-6154
РШ2Н-1-30 Вилка ножевые контакты, карболит

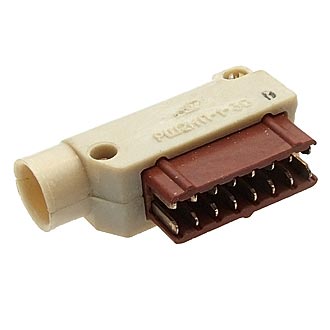

РШ2НП-1-30 Вилка ножевые контакты, карболит, фото
Артикул (ID): ZA-1900
РШ2НП-1-30 Вилка ножевые контакты, карболит

Возможные аналоги

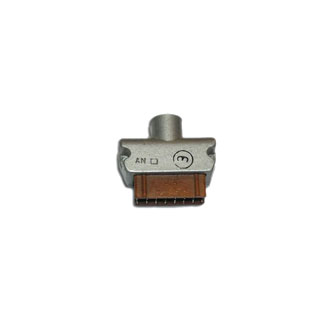

РШ2НМ-1-29 Вилка ножевые контакты, карболит, фото
Артикул (ID): ZL-8599
РШ2НМ-1-29 Вилка ножевые контакты, карболит
  • 88.92 ₽ 1 шт.
РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г, фото
Артикул (ID): TM-2471
РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г
  • 76.27 ₽ 1 шт.
  • 65.08 ₽ от 10 шт.

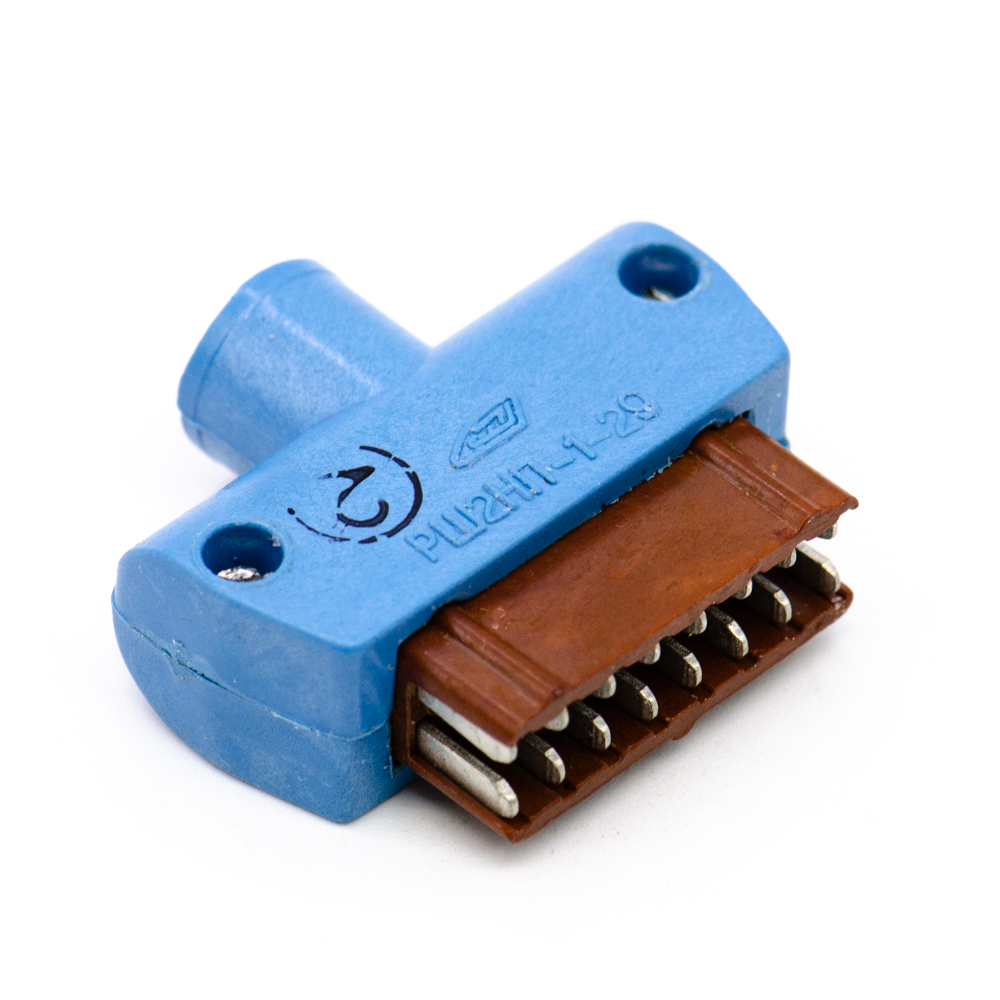

РШ2НП-1-29 Вилка ножевые контакты, карболит, фото
Артикул (ID): TN-8269
РШ2НП-1-29 Вилка ножевые контакты, карболит
  • 75 ₽ 1 шт.

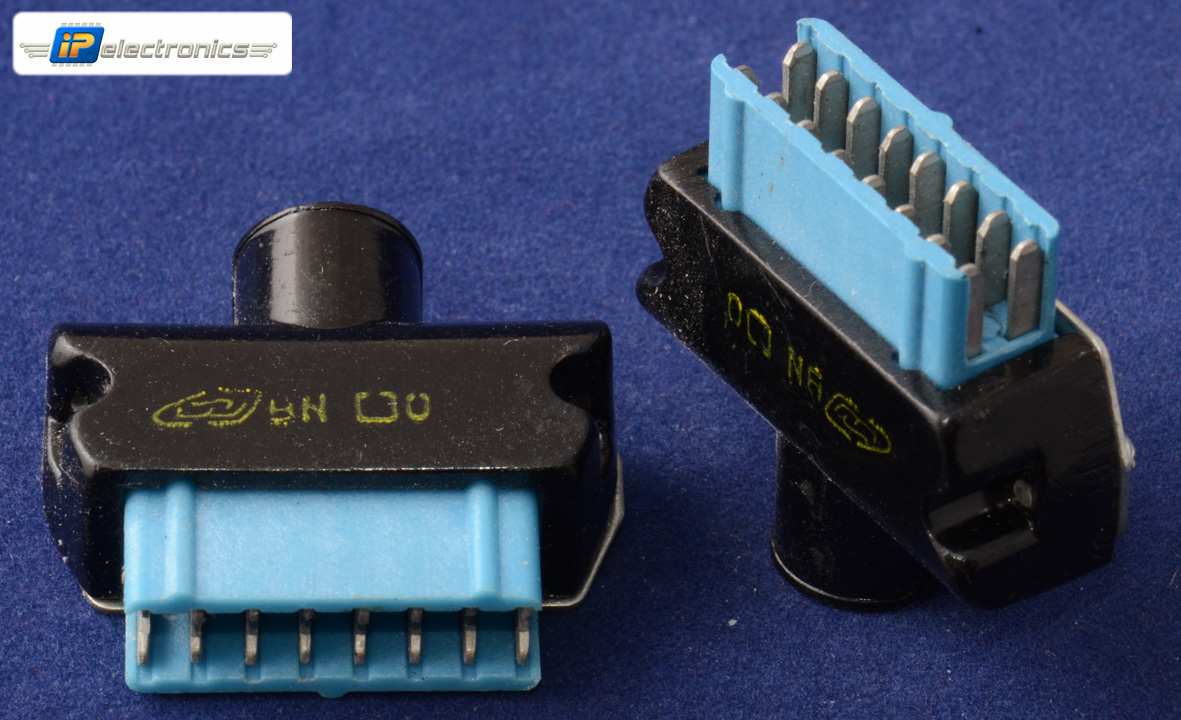

РШ2НМ-1-29 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): OF-1346
РШ2НМ-1-29 Вилка ножевые контакты, пластмасса
  • 75 ₽ 1 шт.
  • 64 ₽ от 10 шт.

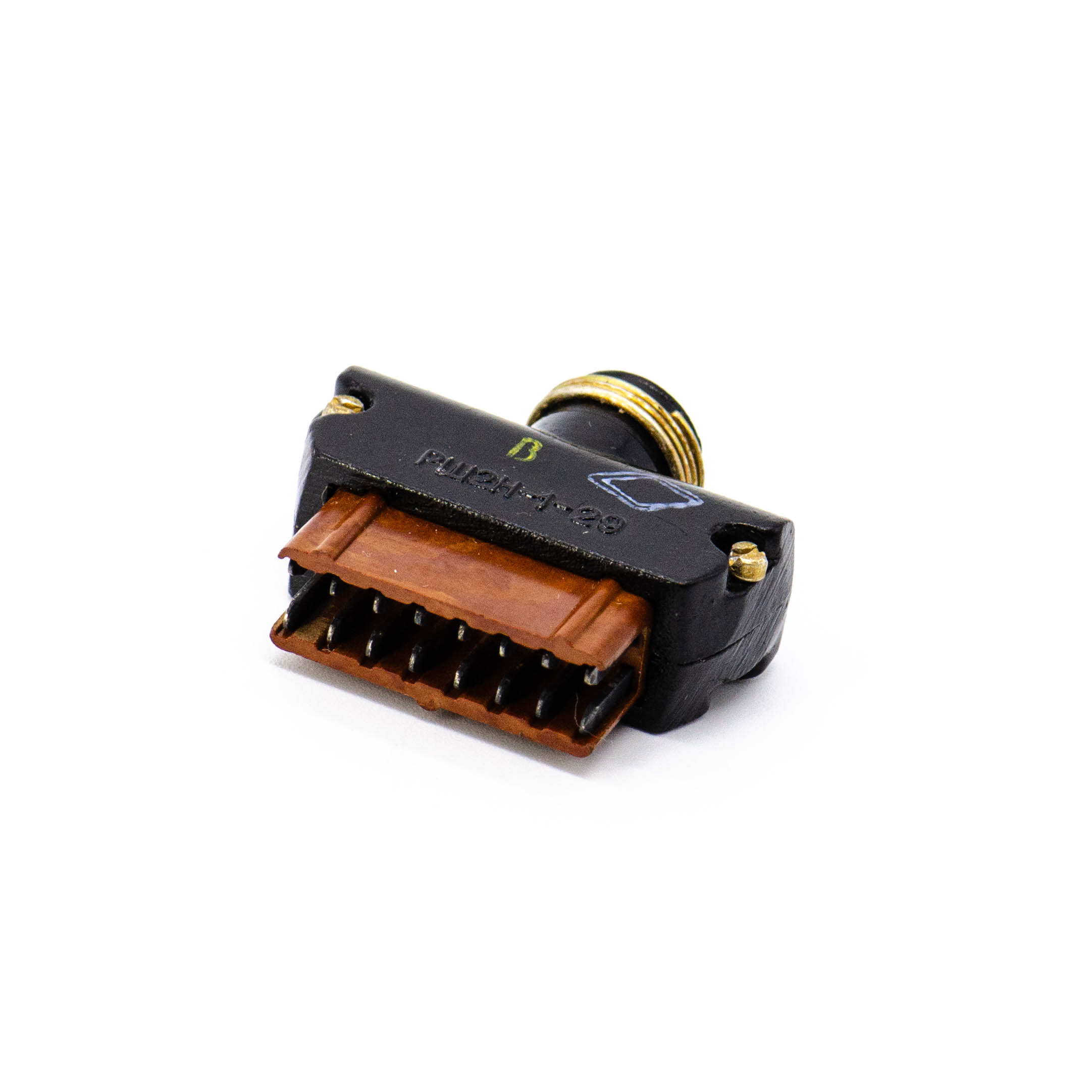

РШ2Н-1-29 Вилка ножевые контакты, карболит, "5", фото
Артикул (ID): OF-1344
РШ2Н-1-29 Вилка ножевые контакты, карболит, "5"
  • 75 ₽ 1 шт.

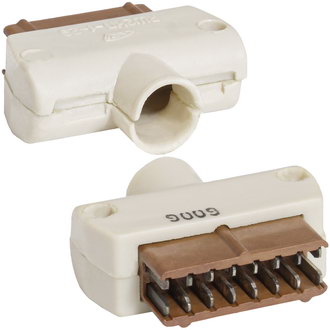

РШ2НП-1-29 Вилка ножевые контакты, карболит.,, фото
Артикул (ID): ZA-1899
РШ2НП-1-29 Вилка ножевые контакты, карболит.,
  • 35.57 ₽ 1 шт.
  • 32.76 ₽ от 10 шт.

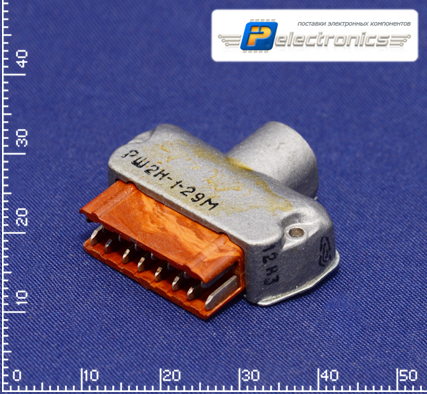

РШ2НМ-1-29 Вилка ножевые контакты, карболит., фото
