ОНП-ЖИ-8-42Р-5СВ Розетка.. (арт. ZA-9914)

СССР
Артикул (ID): ZA-9914
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 419355
На складе 2 шт
  • Цена от
    Включая НДС
     1808.55 ₽
  • 1 шт. 1808.55 ₽
Количество
Быстрый заказ

Соединители ОНП-ЖИ-8-42Р (розетка) электрические низкочастотные прямоугольные для объёмного и печатного монтажа под ленточные провода и кабели.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi дата не указана
Масса изделия, гр 12,7
Вид упаковки полиэт. пакет (100шт)
Состояние упаковки самоупаковка
Транслитерация onp-zhi-8-42r-5sv
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей ОНП-ЖИ-8
Типономинал / Типоконструкция розетка прямая
Количество контактов 42
Диаметр контактов 0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 1,5 mm
Шаг контактов в ряду 1,25 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Материал изолятора пластмасса
Цвет изолятора бежевый

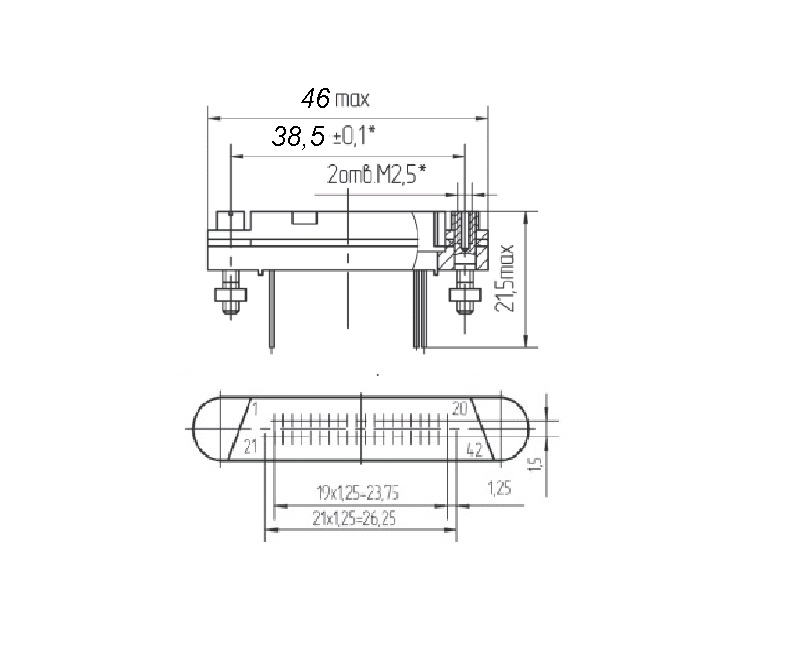

Габаритные размеры L*W*H 46x21,5x8 mm
Длина изолятора 46 mm
Ширина изолятора 8 mm
Высота изолятора 15 mm
Конструктивное исполнение хвостовика контакты под обжим
Метод монтажа механический печатный монтаж
Метод монтажа электрический винт
Метод сочленения врубной
Вид контактов круглые
Тип контактов гнездо
Состояние товара с хранения
Дополнительные характеристики номер поляризации поляризующего элемента - 5
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток на контакт 1 A
Сопротивление контактов не более 10 mΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +95°C
Климатическое исполнениеi УХЛ2.1
Ресурс 250 сочленений-расчленений
ОНП-ЖИ-8-42Р-5СВ Розетка..   (datasheet)
