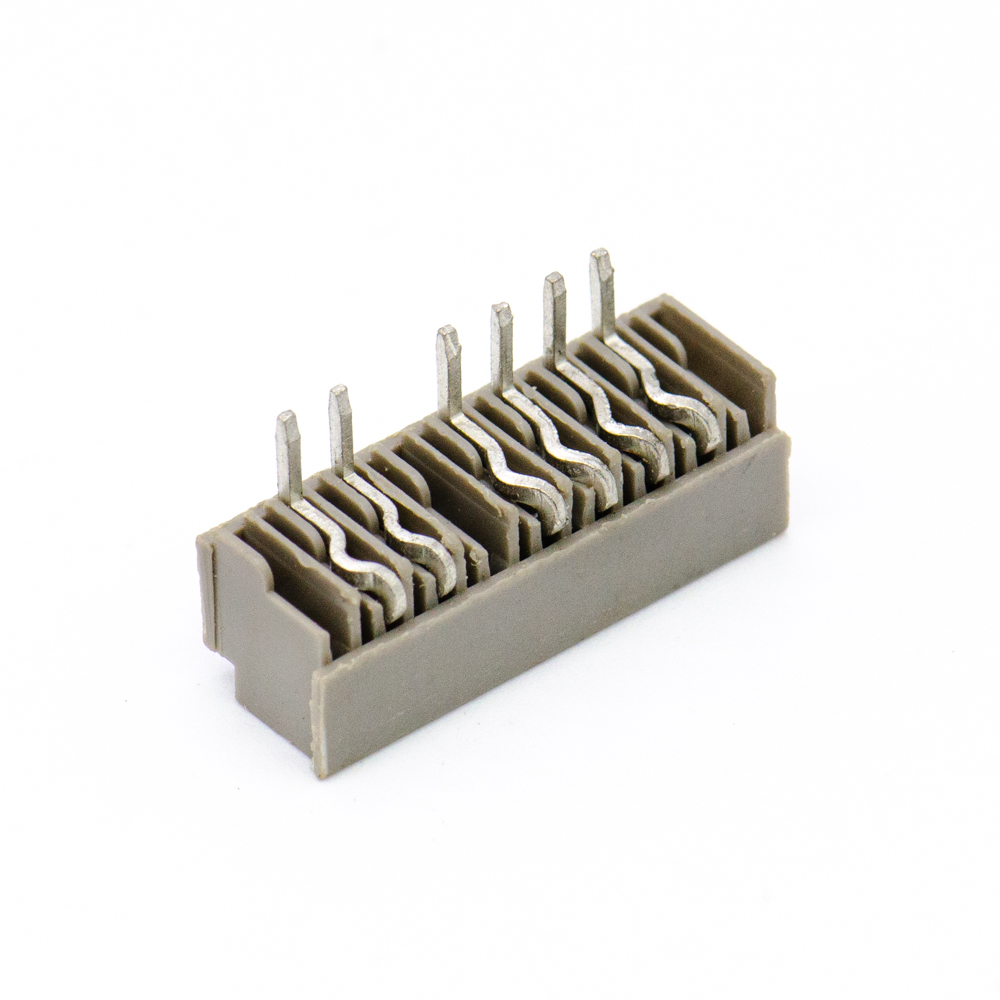

ОНП-КГ-26-9/22,5х5-Р50/ (1-4-9) Розетка пластмассовый корпус (арт. KT-2422)

No name USSR; " 1" - ОТК
СССР
Артикул (ID): KT-2422
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ НЩО.364.051 ТУ
Подробная документация
ID: 507530
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ОНП-КГ-26-9/22,5х5-Р50/ (1-4-9) Розетка пластмассовый корпус - предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования НЩО.364.051 ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 2,07
Состояние упаковки самоупаковка
Транслитерация ONP-KG-26-9/22.5x5-R50/ (1-4-9) Socket plastic housing
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей ОНП-КГ-26
Типономинал / Типоконструкция розетка прямая
Количество контактов 6
Материал контактов латунь
Покрытие контактов олово - висмут
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 1
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Материал изолятора пластмасса
Цвет изолятора серый

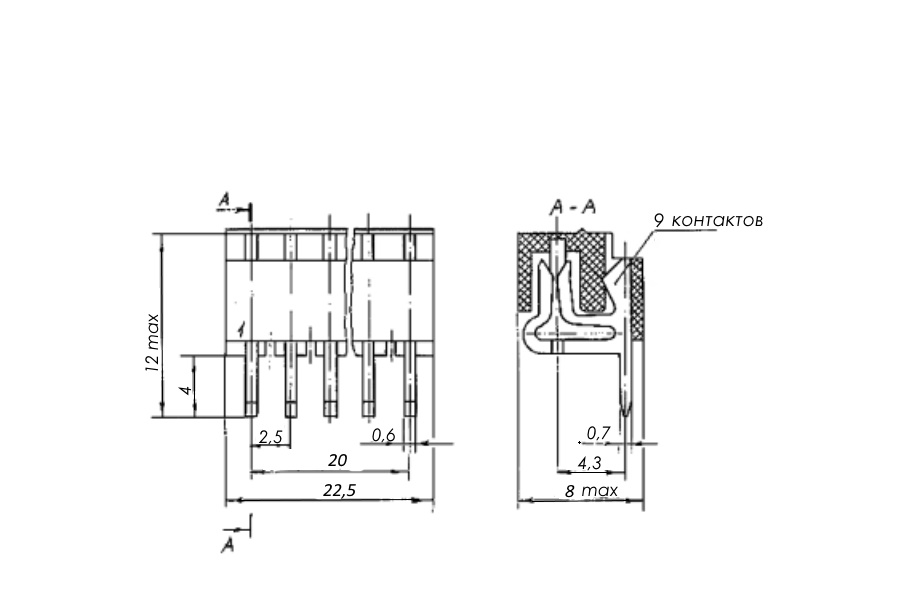

Габаритные размеры L*W*H 22,5х8х12 mm
Длина изолятора 22,5 mm
Ширина изолятора 8 mm
Высота изолятора 8 mm
Конструктивное исполнение хвостовика контакты под пайку
Метод монтажа механический в плату
Метод монтажа электрический пайка
Метод сочленения врубной
Вид контактов плоские
Тип контактов гнездо
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт 0,5 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10 000 MΩ
- диапазон частот 1-80 Hz
- амплитуда ускорения 5 g

Условия эксплуатации

Интервал рабочих температур от -45 до +65°C
Климатическое исполнениеi УХЛ 2.1
Ресурс 250 сочленений-расчленений
Минимальная наработка 15 000 час.
ОНП-КГ-26-9/22,5х5-Р50/ (1-4-9) Розетка пластмассовый корпус   (datasheet)
