Скидка на  Переключатели перекидные (Тумблеры)
-20%

МРН8-1 Розетка карболитовый корпус(арт. OP-1123)

Завод АНАР, Кочкор-Ата; 400 V; 1 A; " 1" - ОТК; БРО.364.029ТУ
КИРГИЗИЯ
Артикул (ID): OP-1123
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.029ТУ
Подробная документация
Аналоги и альтернативы
ID: 275945
На складе 9 шт
  • Цена от 59 ₽
  • 1 шт 65 ₽
  • от 5 шт 59 ₽
Количество
Быстрый заказ

МРН8-1 Розетка, карболит - низкочастотный прямоугольный соединитель для объемного монтажа. Структура условного обозначения: МРН – тип соединителя (малогабаритный разъем малочастотный); 8 – количество контактов; 1 – тип монтажа (для розеток – объемный монтаж). Предназначен для работы в низкочастотных цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с частотой до 3МГц. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МРН8-1 Розетка карболитовый корпус
Торговая марка Завод АНАР, Кочкор-Ата
Страна изготовления КИРГИЗИЯ
Нормы и требования БРО.364.029ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 5,3
Вид упаковки полиэт. пакет (1шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация MRN8-1 Rosette carbolite body
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей МРН
Типономинал / Типоконструкция розетка
Фактическая маркировка МРН8-1
Количество контактов 8
Вид контактов щелевые
Размер контактов 0,6х1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 3,0 mm
Количество рядов контактов 1
Материал изолятора карболит
Цвет изолятора коричневый

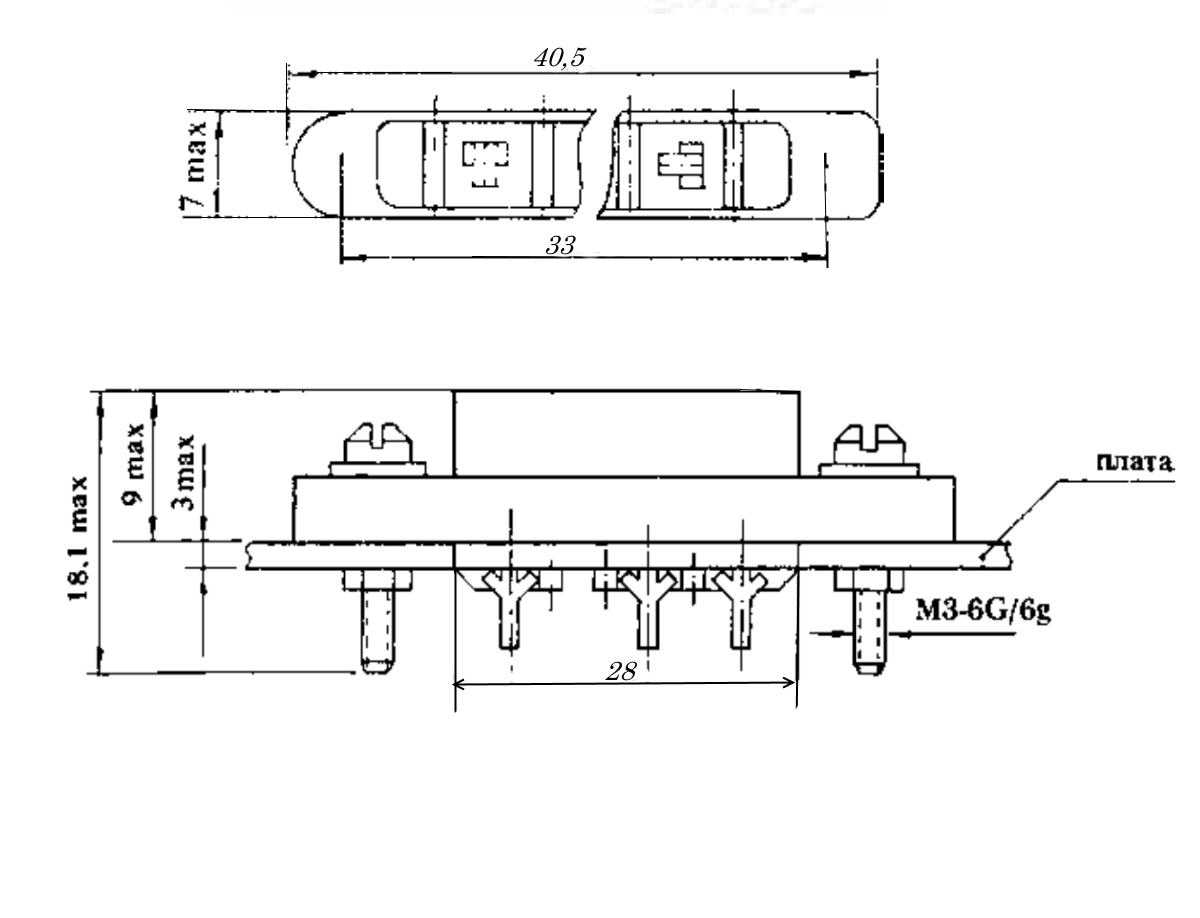

Длина изолятора 40,5 mm
Ширина изолятора 7 mm
Высота изолятора 12,1 mm
Габаритные размеры L*W*H 40,5х7х18,1 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 33 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,0 mm
Метод сочленения врубной
Фактическая маркировка МРН8-1
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 500 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 5 000 час.
Ресурс 500 циклов
Макс. срок хранения 12 лет
МРН8-1 Розетка карболитовый корпус   (datasheet)

Полные аналоги

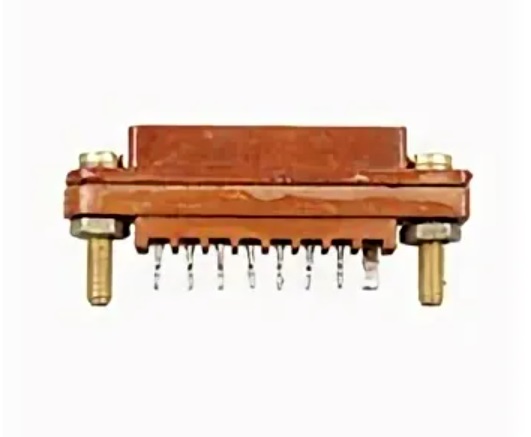

МРН8-1 Розетка карболит Айнур, фото
МРН8-1 Розетка карболит Айнур

Функциональные аналоги

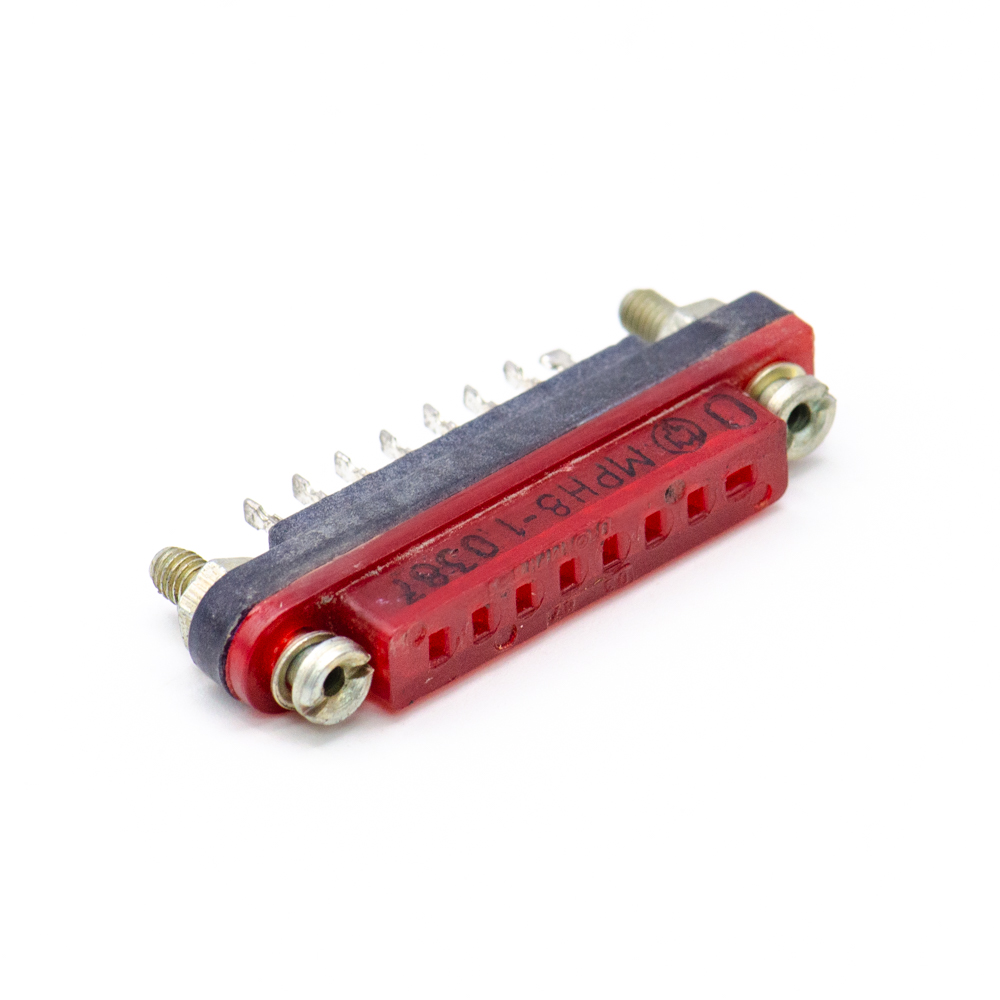

МРН8-1 Розетка пластмассовый корпус, БРО.364.029ТУ, фото
Артикул (ID): OP-1149
МРН8-1 Розетка пластмассовый корпус, БРО.364.029ТУ
  • 59 ₽ 1 шт.
МРН8-1 Розетка пластмассовый корпус., фото
Артикул (ID): TN-7751
МРН8-1 Розетка пластмассовый корпус.
  • 8 ₽ 1 шт.

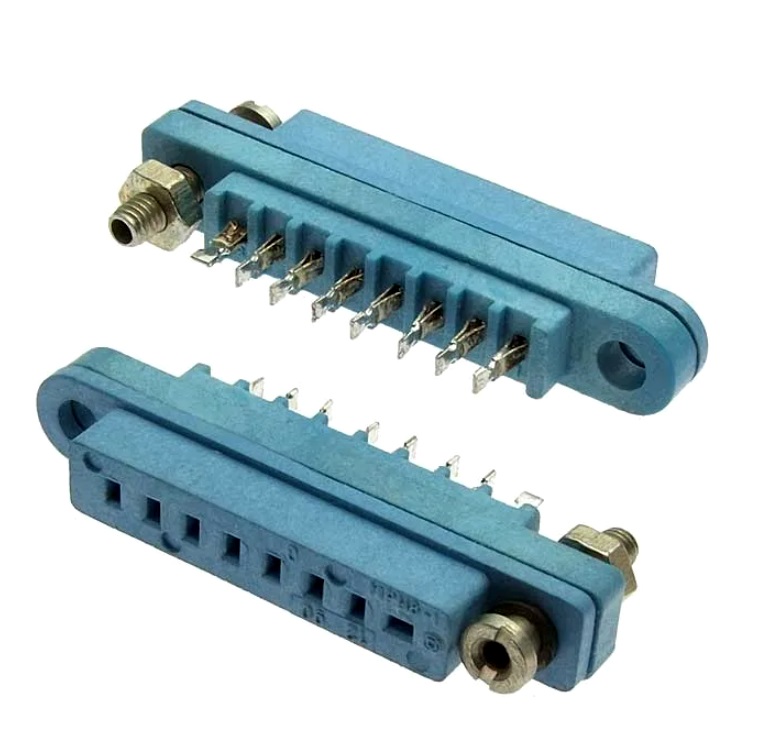

МРН8-1 Розетка пластмасса Айнур, фото
МРН8-1 Розетка пластмасса Айнур
