МРН22-4 Розетка пластмассовый корпус(арт. OP-1156)

Завод АНАР, Кочкор-Ата; 150 V; 0,5 A; " 1" - ОТК; ОЮО.364.003ТУ
КИРГИЗИЯ
Артикул (ID): OP-1156
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮО.364.003ТУ
Подробная документация
Аналоги и альтернативы
ID: 281292
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

МРН22-4 Розетка, пластмасса - низкочастотный прямоугольный соединитель для печатного монтажа. Структура условного обозначения: МРН – тип соединителя (малогабаритный разъем малочастотный); 22 – количество контактов; 4 – тип монтажа (для розеток – печатный монтаж). Предназначен для работы в низкочастотных цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с частотой до 3МГц. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МРН22-4 Розетка пластмассовый корпус
Торговая марка Завод АНАР, Кочкор-Ата
Страна изготовления КИРГИЗИЯ
Нормы и требования ОЮО.364.003ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 8,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация MRN22-4 Socket plastic case
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей МРН
Типономинал / Типоконструкция розетка
Фактическая маркировка МРН22-4
Количество контактов 22
Вид контактов щелевые
Размер контактов 0,6х1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 3,0 mm
Шаг контактов в ряду 3,0 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий
Длина изолятора 49 mm
Ширина изолятора 10 mm
Высота изолятора 11,8 mm

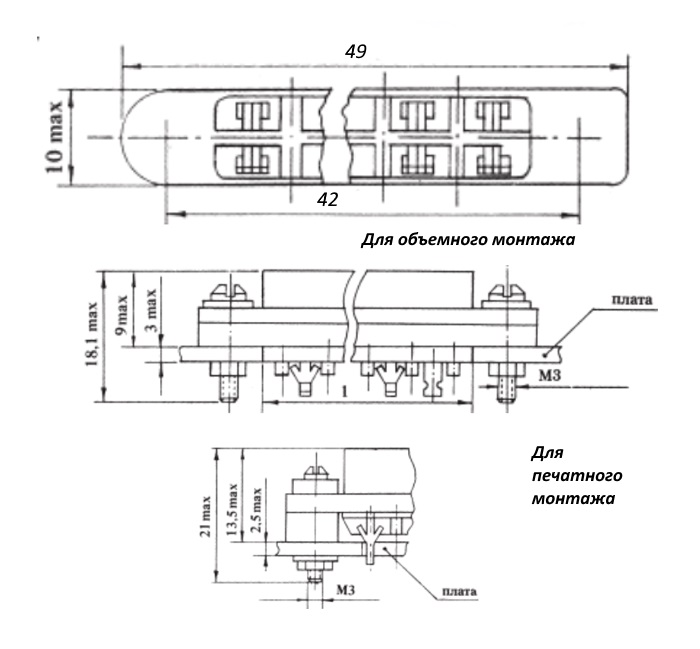

Габаритные размеры L*W*H 49х10х18,1 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Установочные размеры 42 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,0 mm
Метод сочленения врубной
Фактическая маркировка МРН22-4
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 0,5 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 500 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 5 000 час.
Ресурс 500 циклов
Макс. срок хранения 12 лет
МРН22-4 Розетка пластмассовый корпус   (datasheet)

Полные аналоги

МРН22-4 Розетка пластмассовый корпус, 1992, фото
Артикул (ID): ZA-1836
МРН22-4 Розетка пластмассовый корпус, 1992
  • 23.5 ₽ 1 шт.
МРН22-4 Розетка пластмассовый корпус, 1991г, фото
Артикул (ID): OP-1157
МРН22-4 Розетка пластмассовый корпус, 1991г
МРН22-4 Розетка пластмассовый корпус, "1", фото
Артикул (ID): OP-1158
МРН22-4 Розетка пластмассовый корпус, "1"

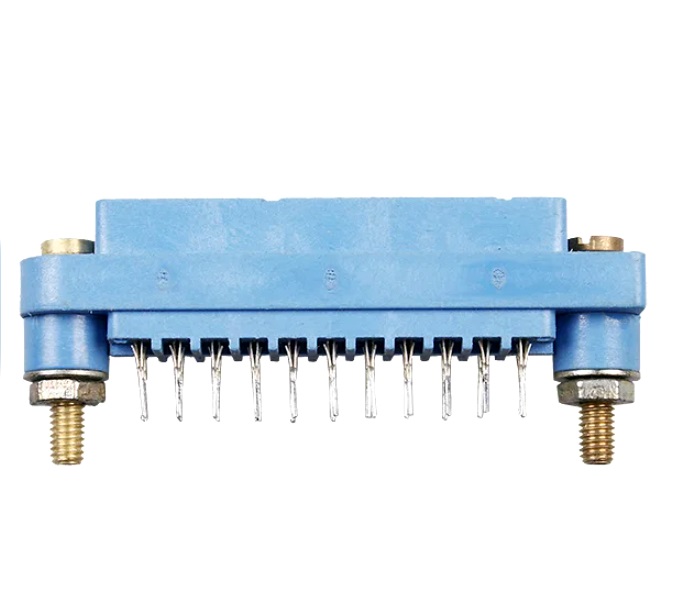

МРН22-4 Розетка пластмасса Айнур, фото
МРН22-4 Розетка пластмасса Айнур

Функциональные аналоги

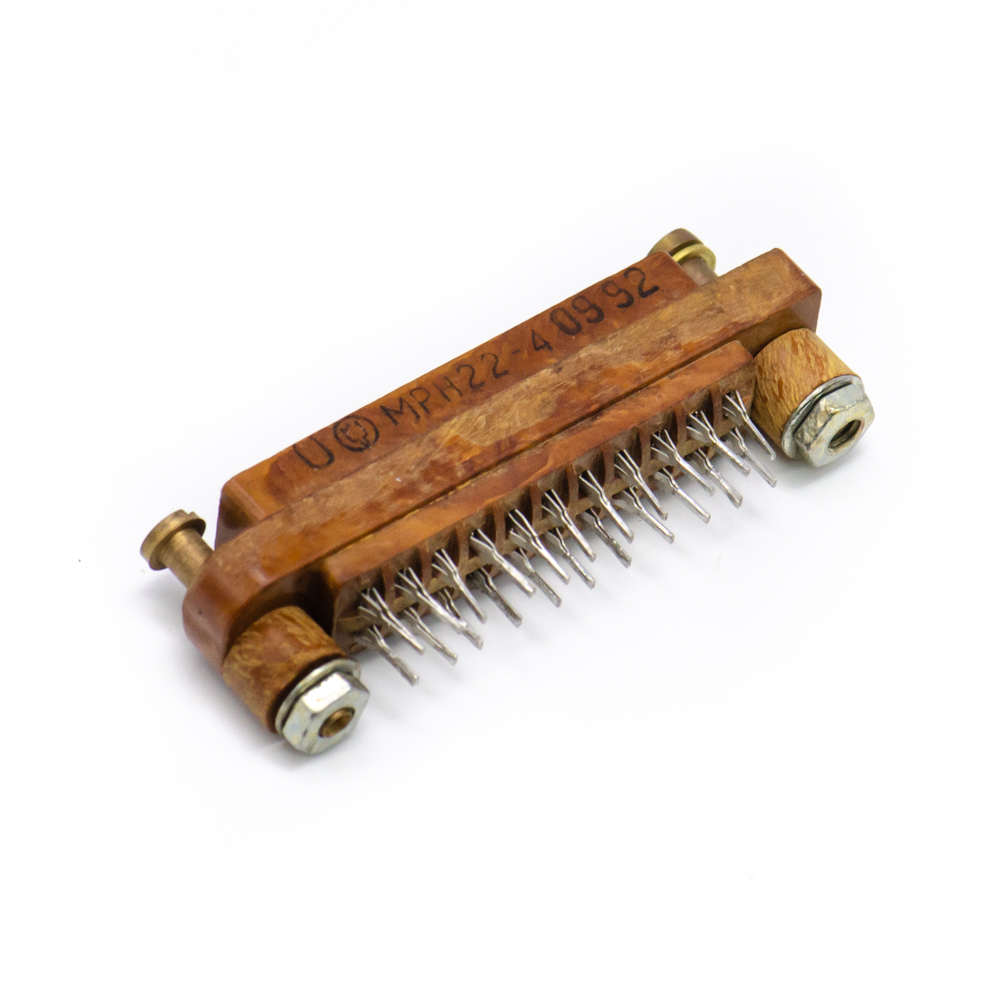

МРН22-4 Розетка карболитовый корпус, 1992г, фото
Артикул (ID): OP-1184
МРН22-4 Розетка карболитовый корпус, 1992г
  • 21 ₽ 1 шт.
МРН22-4 Розетка карболитовый корпус, "5", фото
Артикул (ID): OP-1176
МРН22-4 Розетка карболитовый корпус, "5"
