МРН22-3 Розетка пластмассовый корпус (арт. ZA-1835)

No name USSR; 400 V; 1 A; " 1" - ОТК; БРО.364.026ТУ
СССР
Артикул (ID): ZA-1835
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.026ТУ
Подробная документация
Аналоги и альтернативы
ID: 238606
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

МРН22-3 Розетка, пластмасса - низкочастотный прямоугольный соединитель для печатного монтажа. Структура условного обозначения: МРН – тип соединителя (малогабаритный разъем малочастотный); 22 – количество контактов; 3 – тип монтажа (для розеток – печатный монтаж). Предназначен для работы в низкочастотных цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с частотой до 3МГц. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования БРО.364.026ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 11
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация MRN22-3 Socket
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей МРН
Типономинал / Типоконструкция розетка
Фактическая маркировка МРН22-3
Количество контактов 22
Вид контактов щелевые
Размер контактов 0,6х1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 3,0 mm
Количество рядов контактов 1
Материал изолятора пластик
Цвет изолятора синий
Длина изолятора 82,5 mm
Ширина изолятора 7 mm
Высота изолятора 12,1 mm
Габаритные размеры L*W*H 82,5х7х18,1 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Установочные размеры 75 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,0 mm
Метод сочленения врубной
Фактическая маркировка МРН22-3
Рабочее положение любое
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 500 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 5 000 час.
Ресурс 500 циклов
Макс. срок хранения 12 лет
МРН22-3 Розетка пластмассовый корпус   (datasheet)

Полные аналоги

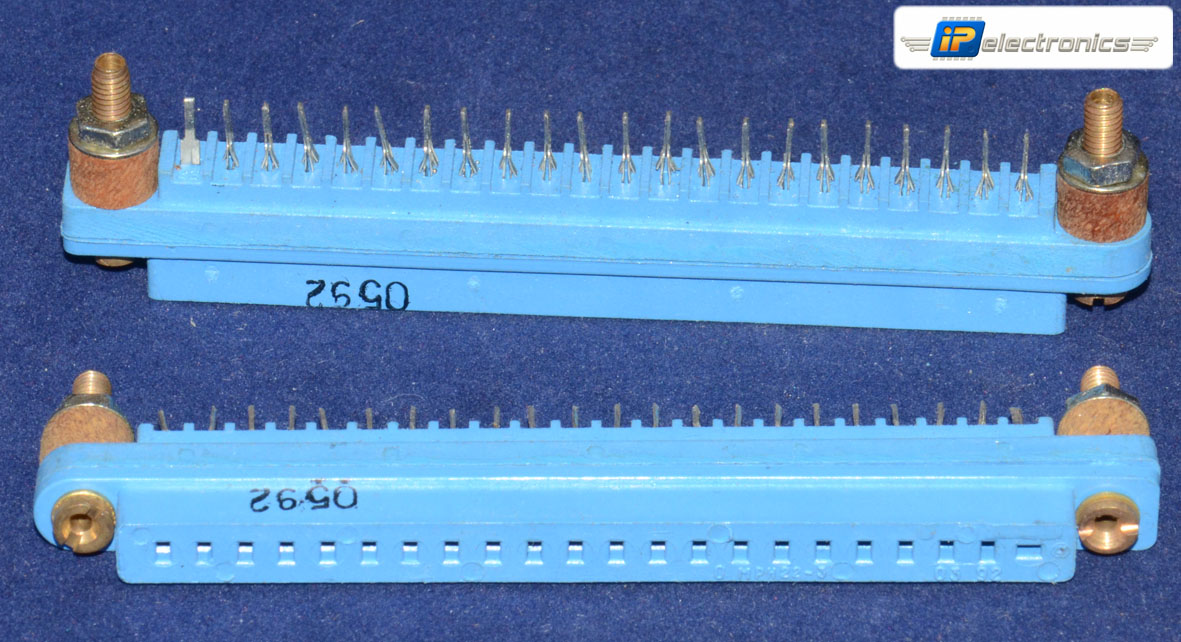

МРН22-3 Розетка пластмассовый корпус, 1992г, фото
Артикул (ID): OP-1182
МРН22-3 Розетка пластмассовый корпус, 1992г
  • 85 ₽ 1 шт.
  • 79 ₽ от 5 шт.
  • 75 ₽ от 50 шт.

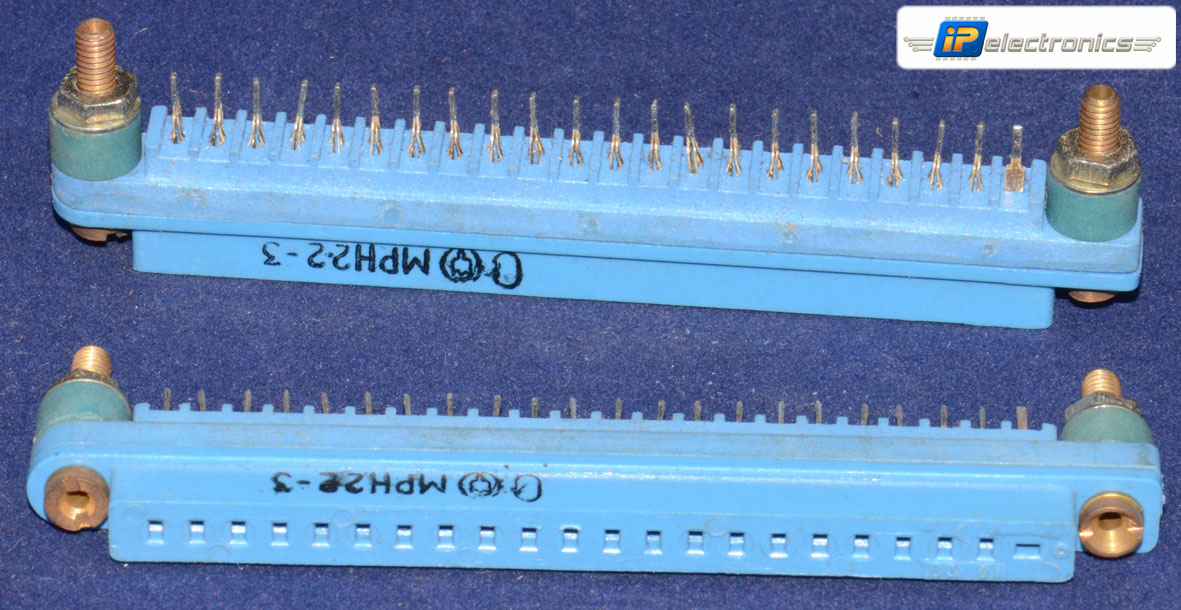

МРН22-3 Розетка пластмассовый корпус, 1991г, фото
Артикул (ID): OP-1181
МРН22-3 Розетка пластмассовый корпус, 1991г
  • 85 ₽ 1 шт.

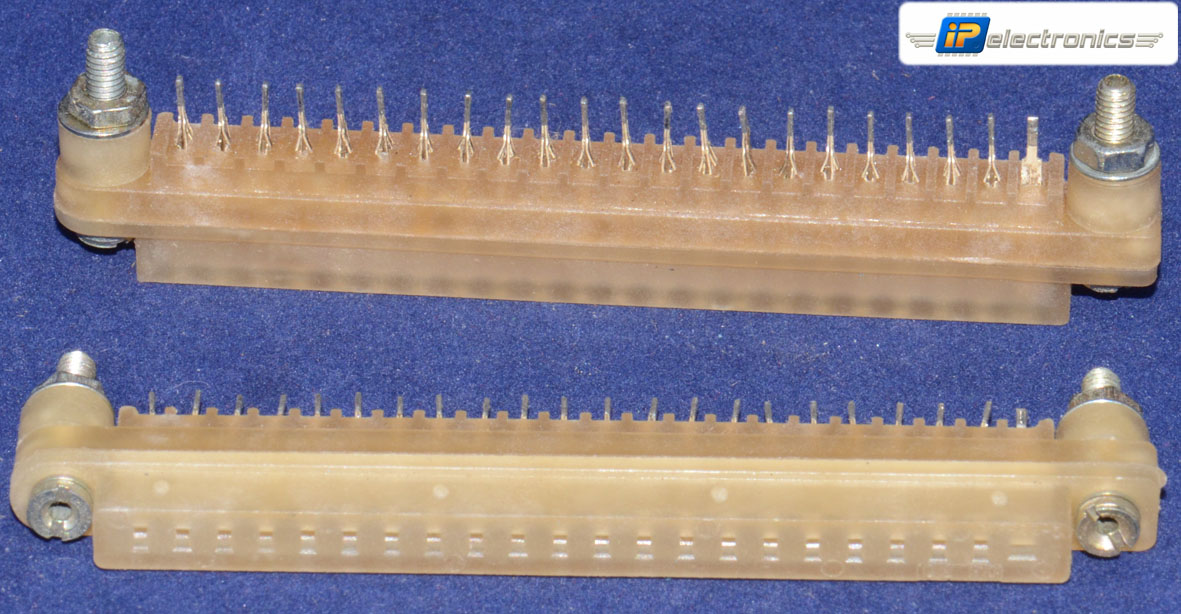

МРН22-3 Розетка пластмассовый корпус, "1", фото
Артикул (ID): OP-1180
МРН22-3 Розетка пластмассовый корпус, "1"
  • 85 ₽ 1 шт.
  • 79 ₽ от 5 шт.
  • 75 ₽ от 50 шт.

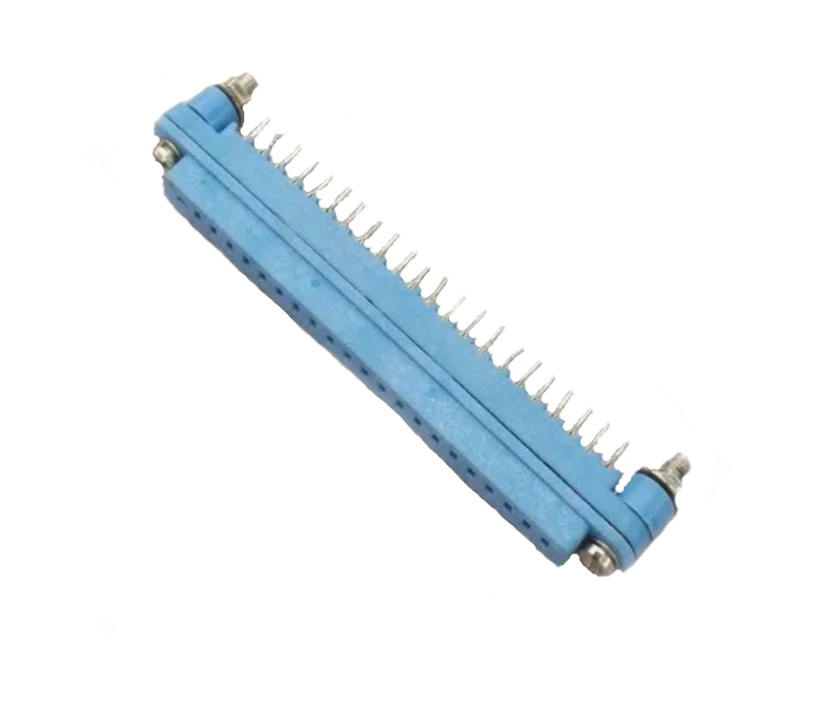

МРН22-3 Розетка пластмасса Айнур, фото
МРН22-3 Розетка пластмасса Айнур

Функциональные аналоги

МРН22-3 Розетка карболит Айнур, фото
МРН22-3 Розетка карболит Айнур

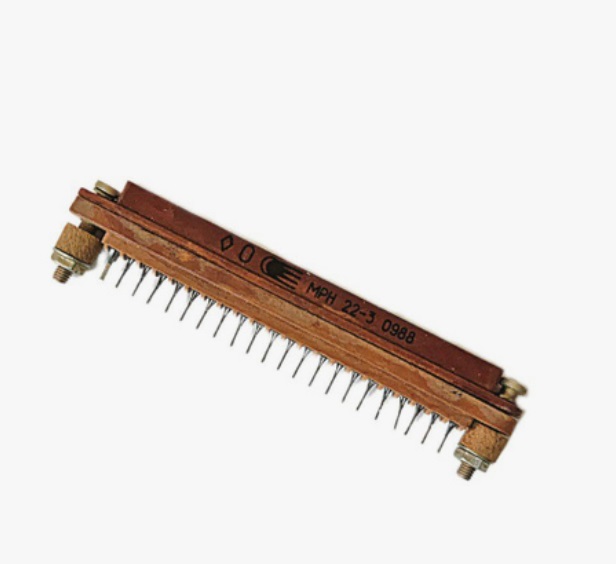

МРН22-3 Розетка карболит АНАР, фото
МРН22-3 Розетка карболит АНАР
