МРН22-1 Вилка пластмассовый корпус.(арт. ZA-1833)

АО завод «Айнур», Бишкек; 400 V; 1 A; " 1" - ОТК; БРО.364.026ТУ
КИРГИЗИЯ
Артикул (ID): ZA-1833
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.026ТУ
Подробная документация
Аналоги и альтернативы
ID: 486796
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

МРН22-1 Вилка, пластмасса - низкочастотный прямоугольный соединитель печатного монтажа. Структура условного обозначения: МРН – тип соединителя (малогабаритный разъем малочастотный); 22 – количество контактов; 1 – тип монтажа (для вилок – печатный монтаж). Предназначен для работы в низкочастотных цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с частотой до 3МГц. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МРН22-1 Вилка пластмассовый корпус.
Торговая марка АО завод «Айнур», Бишкек
Страна изготовления КИРГИЗИЯ
Нормы и требования БРО.364.026ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 7,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация MRN22-1 Plug plastic body
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей МРН
Типономинал / Типоконструкция вилка
Фактическая маркировка отсутствует
Количество контактов 22
Вид контактов ножевые
Размер контактов 0,6х1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 3,0 mm
Шаг контактов в ряду 3,0 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий
Длина изолятора 49 mm
Ширина изолятора 10 mm
Высота изолятора 11,8 mm

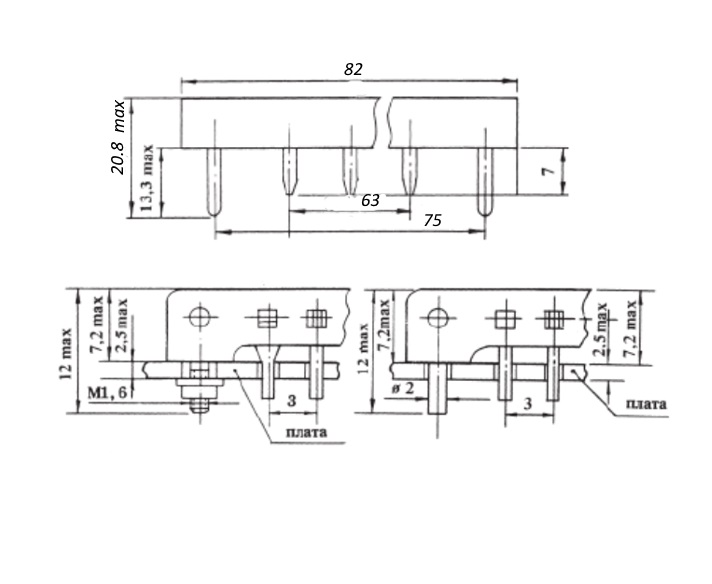

Габаритные размеры L*W*H 82х11,2х20,8 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Установочные размеры 42 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,0 mm
Метод сочленения врубной
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 500 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 5 000 час.
Ресурс 500 циклов
Макс. срок хранения 12 лет
МРН22-1 Вилка пластмассовый корпус.   (datasheet)

Полные аналоги

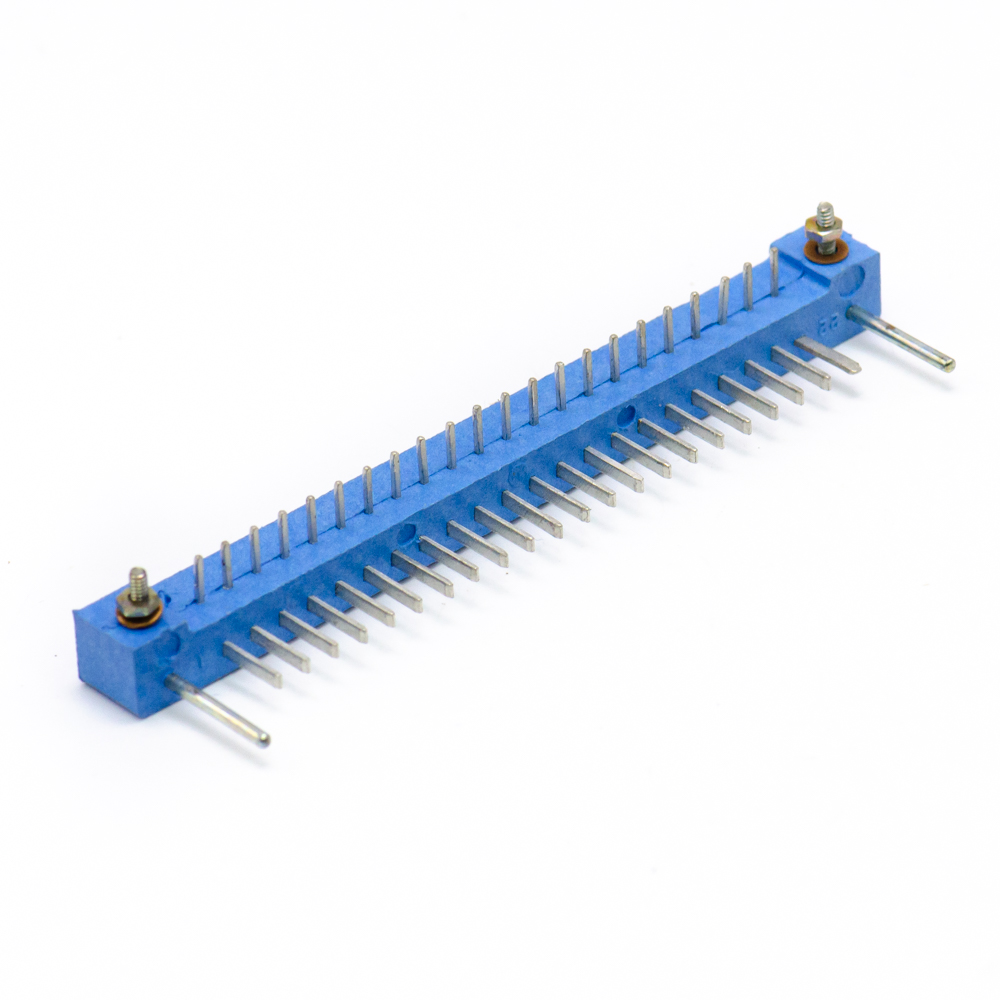

МРН22-1 Вилка пластмассовый корпус, фото
Артикул (ID): OP-1130
МРН22-1 Вилка пластмассовый корпус
  • 85 ₽ 1 шт.
  • 79 ₽ от 5 шт.
  • 75 ₽ от 50 шт.

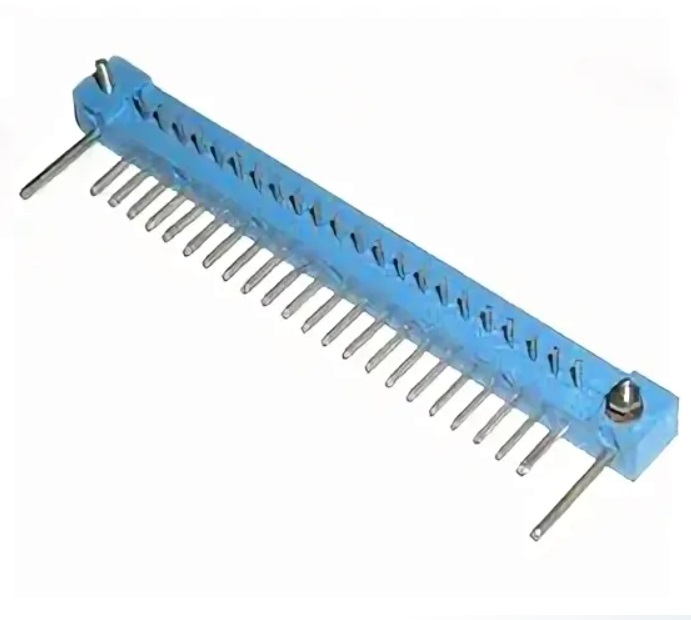

МРН22-1 Вилка пластмасса Айнур, фото
МРН22-1 Вилка пластмасса Айнур

Функциональные аналоги

МРН22-1 Вилка карболит Айнур, фото
МРН22-1 Вилка карболит Айнур

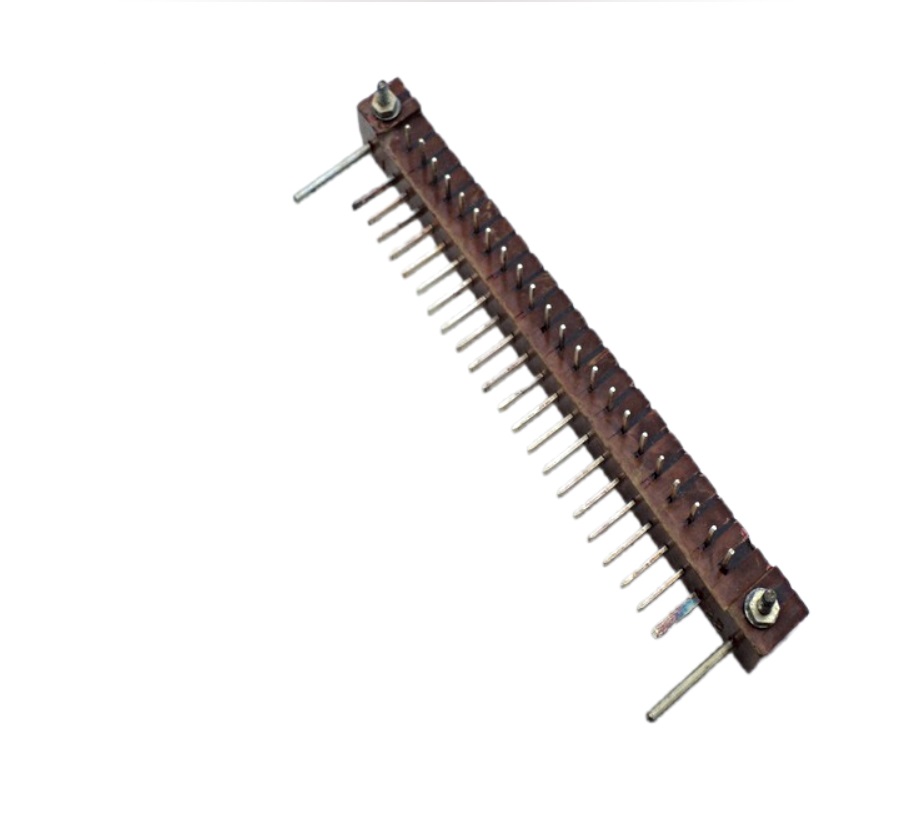

МРН22-1 Вилка карболит АНАР, фото
МРН22-1 Вилка карболит АНАР
