МРН22-2 Розетка пластмассовый корпус, (арт. KT-330)

АО завод «Айнур», Бишкек; 150 V; 0,5 A; " 1" - ОТК; БРО.364.029ТУ
КИРГИЗИЯ
Артикул (ID): KT-330
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.029ТУ
  • ГОСТ РВ 20.39.414.1.
Подробная документация
Аналоги и альтернативы
ID: 501368
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

МРН22-2 Розетка, пластмасса - низкочастотный прямоугольный соединитель для печатного монтажа. Структура условного обозначения: МРН – тип соединителя (малогабаритный разъем малочастотный); 22 – количество контактов; 3 – тип монтажа (для розеток – печатный монтаж). Предназначен для работы в низкочастотных цепях постоянного, переменного (частотой до 3МГц) и импульсного токов с частотой до 3МГц. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО завод «Айнур», Бишкек
Страна изготовления КИРГИЗИЯ
Нормы и требования БРО.364.029ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 6,9
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация MRN22-2 Socket plastic housing
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей МРН
Типономинал / Типоконструкция розетка
Фактическая маркировка МРН22-2
Количество контактов 22
Вид контактов щелевые
Размер контактов 0,6х1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 3,0 mm
Количество рядов контактов два
Материал изолятора пластик
Цвет изолятора бежевый
Длина изолятора 50 mm
Ширина изолятора 7 mm
Высота изолятора 12,1 mm
Габаритные размеры L*W*H 50х7х18,1 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 42 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,0 mm
Метод сочленения врубной
Фактическая маркировка МРН22-2
Рабочее положение любое
Состояние товара с хранения
Статус изделия В настоящее время выпускает Завод АНАР, Кочкор-Ата

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 0,5 A
Сопротивление контактов не более 10 mΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 500 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 5 000 час.
Ресурс 500 сочленений-расчленений
Макс. срок хранения 12 лет
МРН22-2 Розетка пластмассовый корпус,   (datasheet)

Полные аналоги

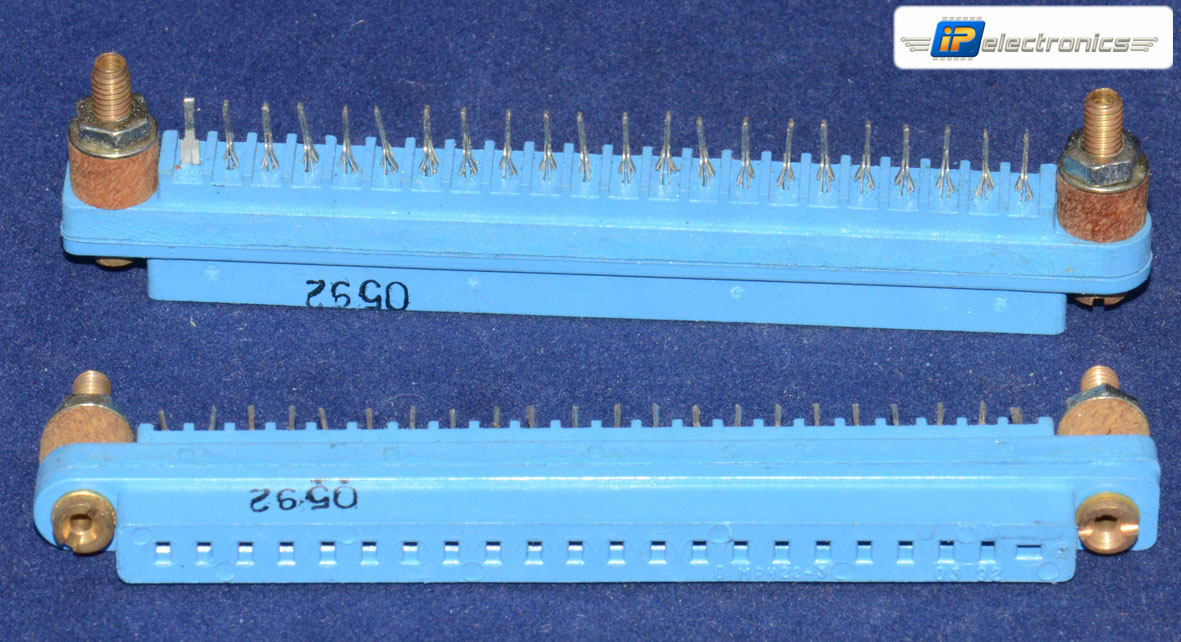

МРН22-3 Розетка пластмассовый корпус, 1992г, фото
Артикул (ID): OP-1182
МРН22-3 Розетка пластмассовый корпус, 1992г
  • 85 ₽ 1 шт.
  • 79 ₽ от 5 шт.
  • 75 ₽ от 50 шт.

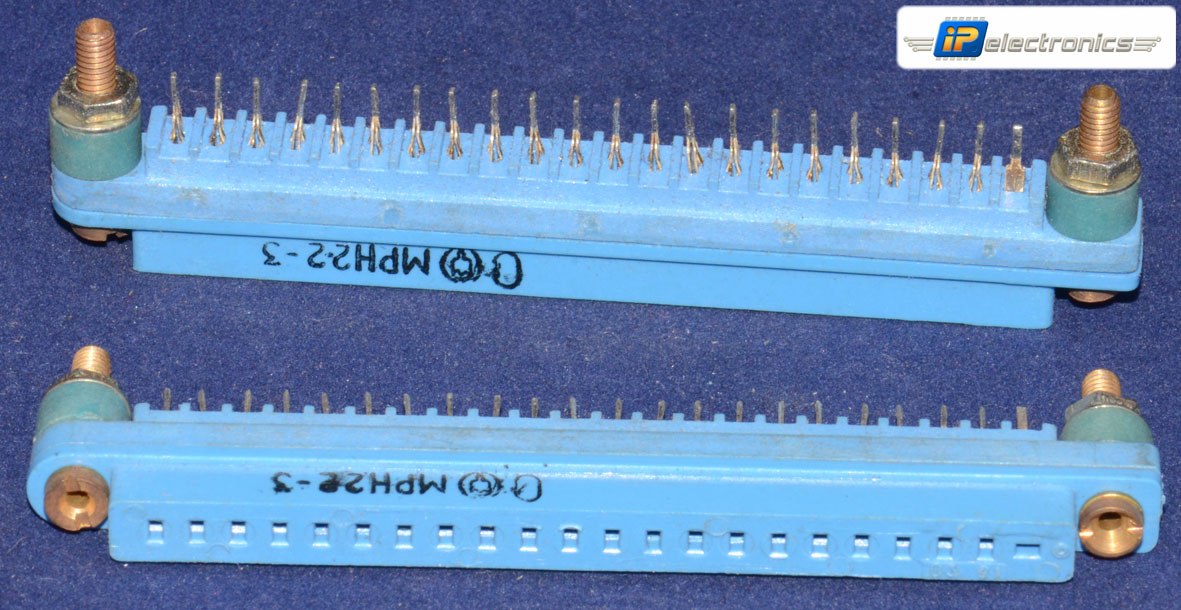

МРН22-3 Розетка пластмассовый корпус, 1991г, фото
Артикул (ID): OP-1181
МРН22-3 Розетка пластмассовый корпус, 1991г
  • 85 ₽ 1 шт.

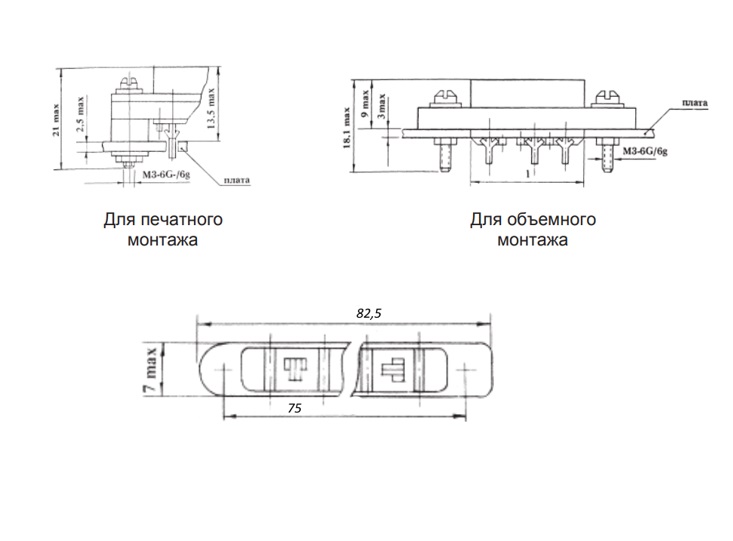

МРН22-3 Розетка пластмассовый корпус, фото
