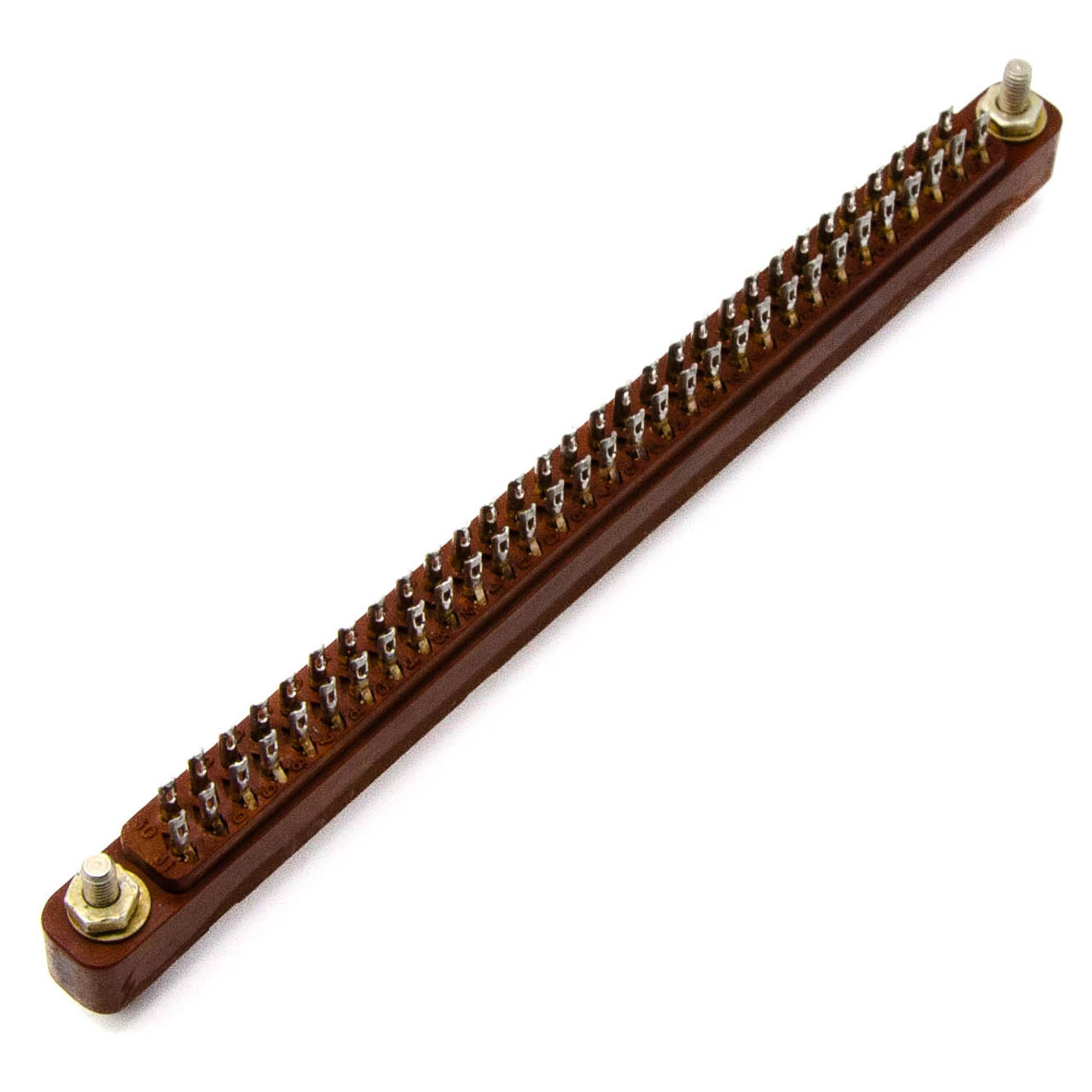

ГРПМШ1-61ГО2-В Розетка карболит, врубная, 1992г (арт. KP-9826)

ОАО «Карачевский завод «Электродеталь»; 250 V; 1,48 A; объемный монтаж; " 5" - ВП, ПЗ; П - прямой хвостовик; НЩ0.364.016ТУ
РОССИЯ
Артикул (ID): KP-9826
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ НЩ0.364.016ТУ
  • ГОСТ ГОСТ 15150-69
Подробная документация
Аналоги и альтернативы
ID: 500335
На складе 80 шт
  • Цена от
    Включая НДС
     100 ₽
  • 1 шт. 120 ₽
  • от 10 шт. 100 ₽
Количество
Быстрый заказ

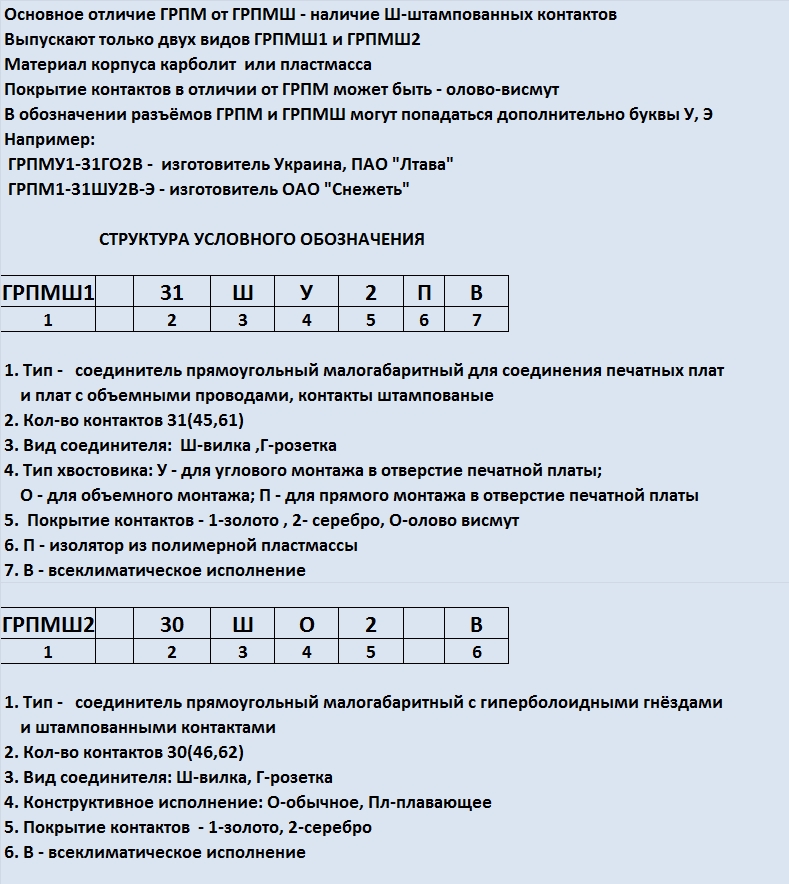

ГРПМШ1-61ГО2-В Розетка - электрический низкочастотный прямоугольный малогабаритный соединитель со штампованными контактами для печатного монтажа. Структура условного обозначения: ГРПМШ - соединитель прямоугольный малогабаритный со штампованными гнездами; 1 - порядковый номер разработки; 61 - количество контактов; Г - тип контакта (гнездовой); О – тип хвостовика (для объемного монтажа); 2 - покрытие контактов (серебро); В - всеклиматическое исполнение. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования НЩ0.364.016ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 220
Состояние упаковки самоупаковка
Транслитерация GRPMSH1-61GO2-V Carbolite socket, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей ГРПМШ1
Типономинал / Типоконструкция розетка
Количество контактов 61
Диаметр контактов 1 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид контактов круглые
Тип контактов гнездо
Шаг между рядами контактов 3,0 mm
Шаг контактов в ряду 3,5 mm
Количество рядов контактов два
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Материал изолятора карболит
Цвет изолятора коричневый
Типоразмер изолятора 1

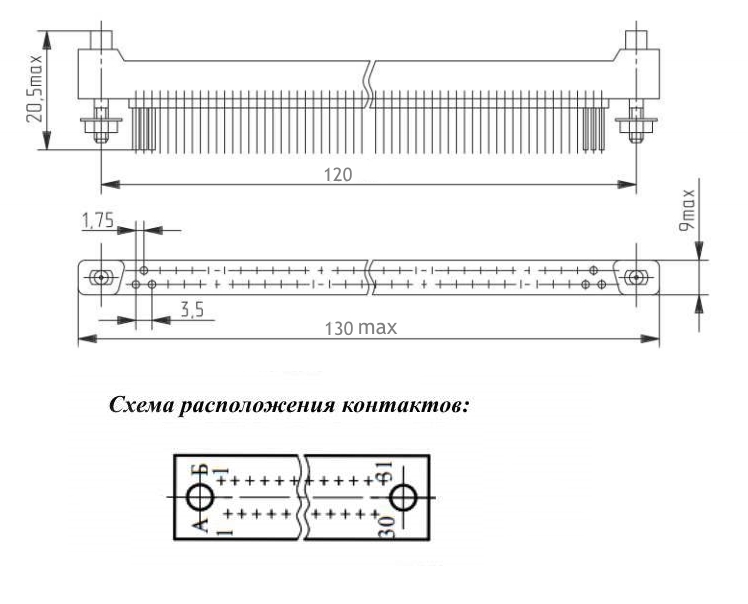

Габаритные размеры L*W*H 130х9х20,5 mm
Длина изолятора 130 mm
Ширина изолятора 9 mm
Высота изолятора 10,7 mm
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический объемный монтаж
Метод монтажа электрический провод
Установочные размеры 120 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Метод сочленения врубной
Наличие ориентации О - Объемный, проводной
Состояние товара с хранения
Статус изделия В настоящее время выпускает «Карачевский завод «Электродеталь»
Фактическая маркировка ГРПМШ1-61ГО2-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1,48 A
Сопротивление контактов не более 8 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-4000 Hz
- амплитуда ускорения 30 g
Электрическая прочность изоляции 1200 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Ресурс 1000 сочленений-расчленений
Минимальная наработка 5 000 час.
Макс. срок хранения 15 лет
ГРПМШ1-61ГО2-В Розетка карболит, врубная, 1992г   (datasheet)

Полные аналоги

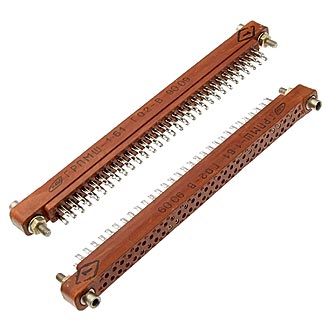

ГРПМШ1-61ГО2-В Розетка карболит, врубная.., фото
