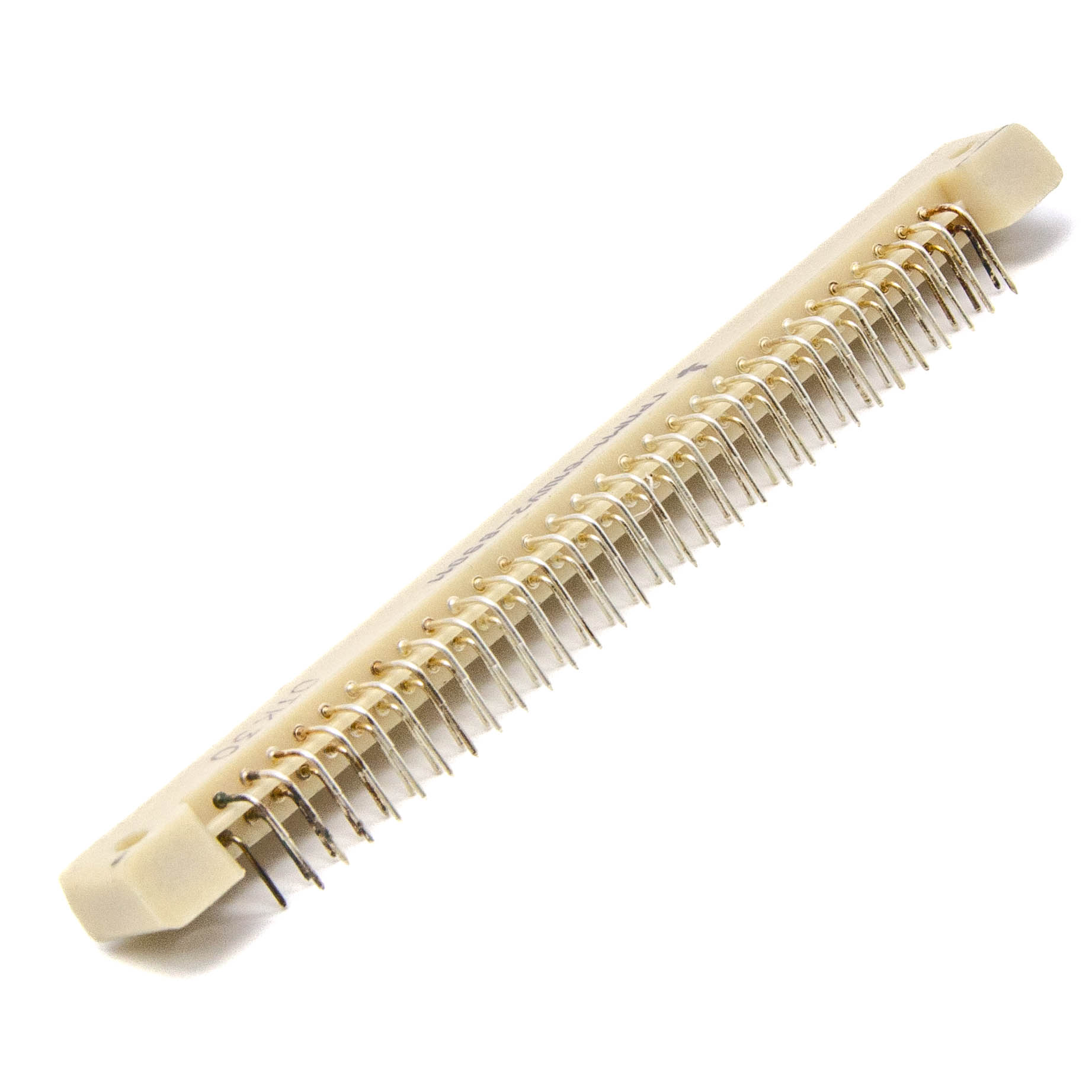

ГРПМ1-61ШУ2-В Вилка пластмасса, врубная. (арт. KP-9435)

Артикул (ID): KP-9435
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ В 20.39.404
Подробная документация
Аналоги и альтернативы
ID: 498938
На складе 43 шт
  • Цена от
    Включая НДС
     210 ₽
  • 1 шт. 210 ₽
Количество
Быстрый заказ

Вилки  ГРПМ1-61ШУ2-В электрические низкочастотные прямоугольные малогабаритные с гиперболоидными контактами врубного сочленения. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В (амплитудное значение) и силе тока до 2 А. Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной специального и общего назначения. Соединители ГРПМ1 состоят из вилки и розетки и предназначены для печатного и объемного монтажа. Расшифровка условного обозначения: ГРПМ1-61ШУ2-В ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами; 1 - порядковый номер разработки; 61 - количество контактов; Ш - штыревой; Г - гнездовой; У - для углового монтажа,покрытие контактов:  2 – серебро. Вся дополнительная информация находится во вложении на товар, см. pdf-файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления АРМЕНИЯ
Нормы и требования ГОСТ РВ 20.39.414.1
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 19
Вид упаковки картонная коробка
Доупаковка бумага
Состояние упаковки заводская
Транслитерация GRPM1-61SHU2-V
Наличие паспорта - этикетки паспорт

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей ГРПМ1
Типономинал / Типоконструкция вилка
Количество контактов 61
Диаметр контактов 1 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид контактов круглые
Тип контактов штырь
Шаг между рядами контактов 3,0 mm
Шаг контактов в ряду 3,5 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей есть
Материал изолятора пластмасса
Цвет изолятора белый
Типоразмер изолятора 1

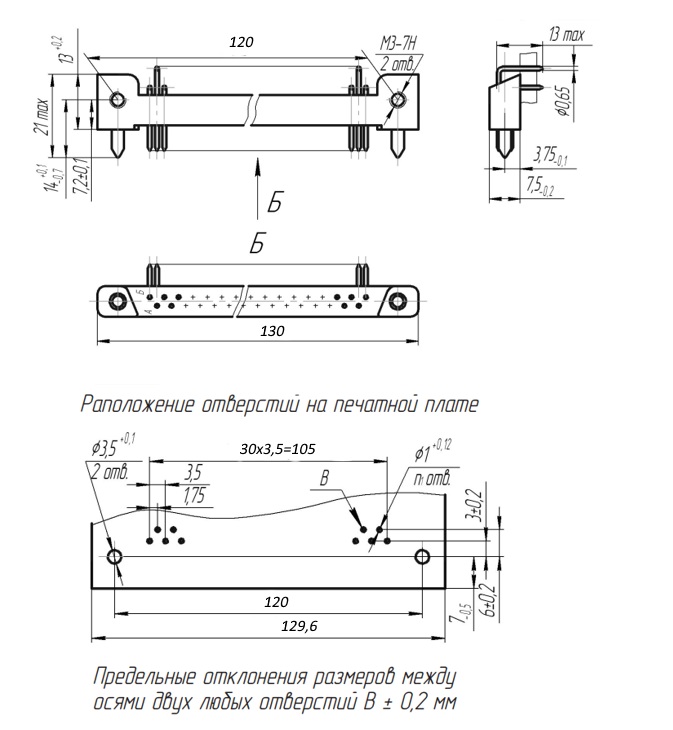

Габаритные размеры L*W*H 130х13х21 mm
Длина изолятора 130 mm
Ширина изолятора 7,5 mm
Высота изолятора 13,2 mm
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Установочные размеры 120 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Наличие ориентации У - угловой, для печатного монтажа
Состояние товара с хранения
Дополнительные характеристики гиперболоидные контакты
Фактическая маркировка ГРПМ1-61ШУ2-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Ресурс 1000 сочленений-расчленений
Минимальная наработка 5 000 час.
Макс. срок хранения 25 лет
ГРПМ1-61ШУ2-В Вилка пластмасса, врубная.   (datasheet)
ГРПМ1-61ШУ2-В Вилка пластмасса, врубная.

Функциональные аналоги

ГРПМШ1-61ШУ2-В Вилка карболит, врубная, "1", фото
Артикул (ID): SK-8179
ГРПМШ1-61ШУ2-В Вилка карболит, врубная, "1"
  • 120 ₽ 1 шт.

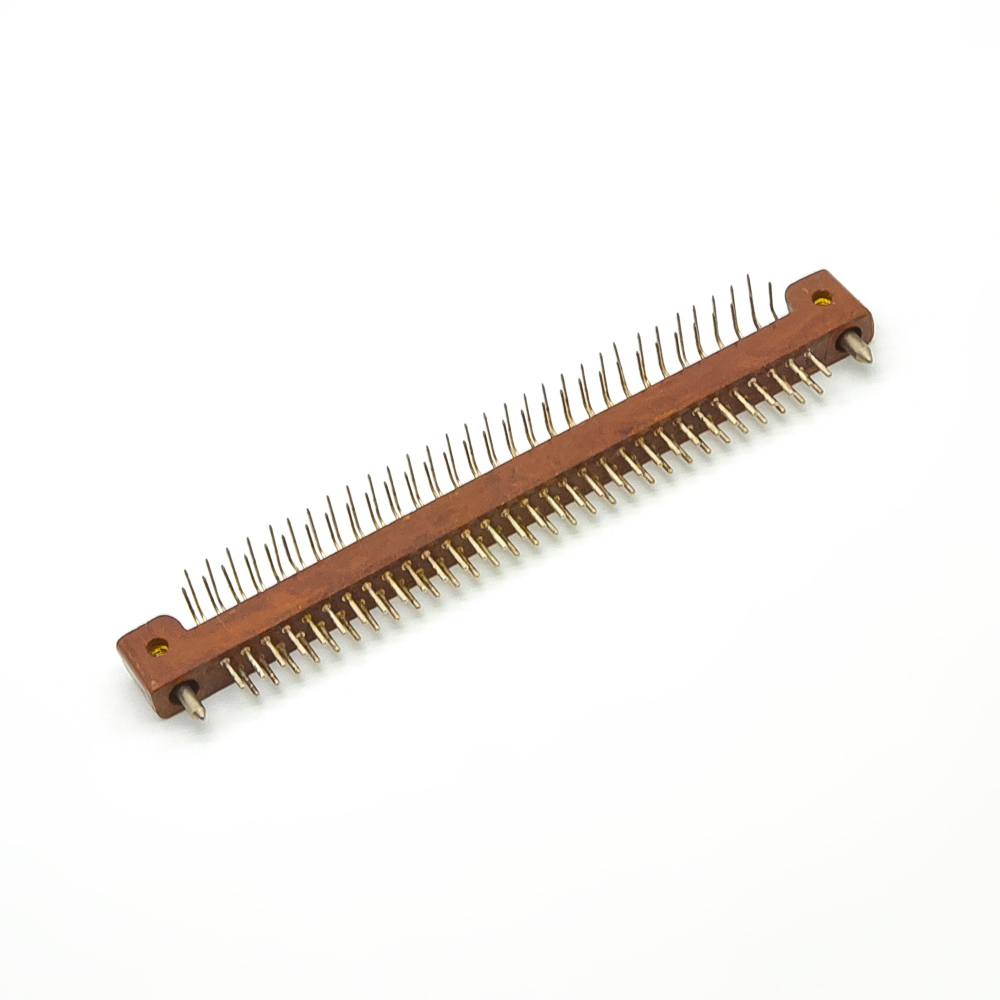

ГРПМ1-61ШУ-2 Вилка карболит, врубная, фото
Артикул (ID): TN-8130
ГРПМ1-61ШУ-2 Вилка карболит, врубная
  • 210 ₽ 1 шт.

Возможные аналоги

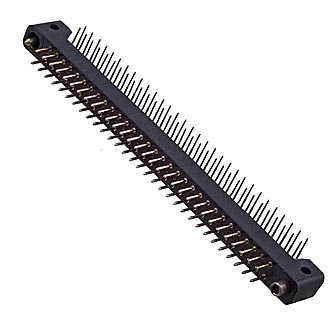

ГРПМ9-62ШУ2-В Вилка пластмасса, врубная, фото
Артикул (ID): ZX-1735
ГРПМ9-62ШУ2-В Вилка пластмасса, врубная
