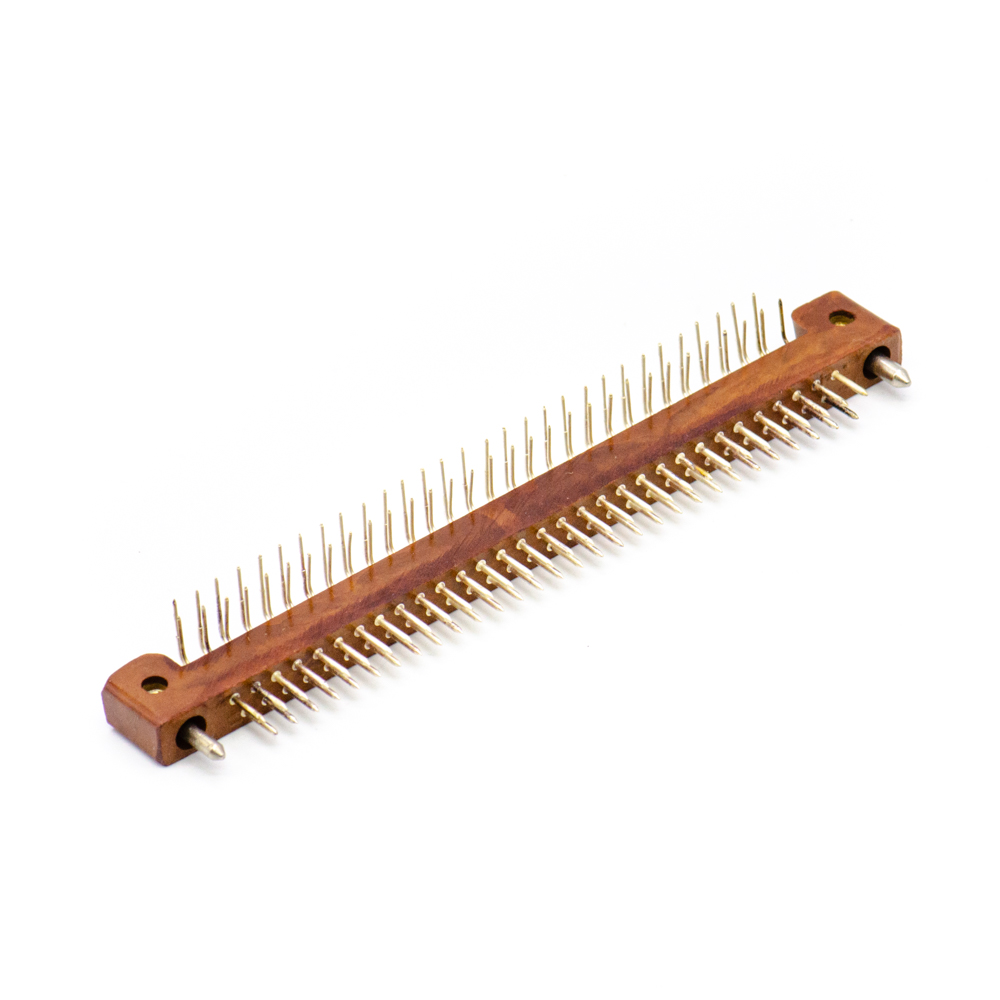

ГРПМ1-61ШУ2-В Вилка карболит, врубная "5" (арт. KP-9439)

Тбилисский завод разъемов; 250 V; 2 A; в плату; " 5" - ВП, ПЗ; У - угловой хвостовик; НЩО.364.006ТУ
СССР
Артикул (ID): KP-9439
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ НЩО.364.006ТУ
Подробная документация
Аналоги и альтернативы
ID: 499035
На складе 40 шт
  • Цена от
    Включая НДС
     185 ₽
  • 1 шт. 210 ₽
  • от 5 шт. 185 ₽
Количество
Быстрый заказ

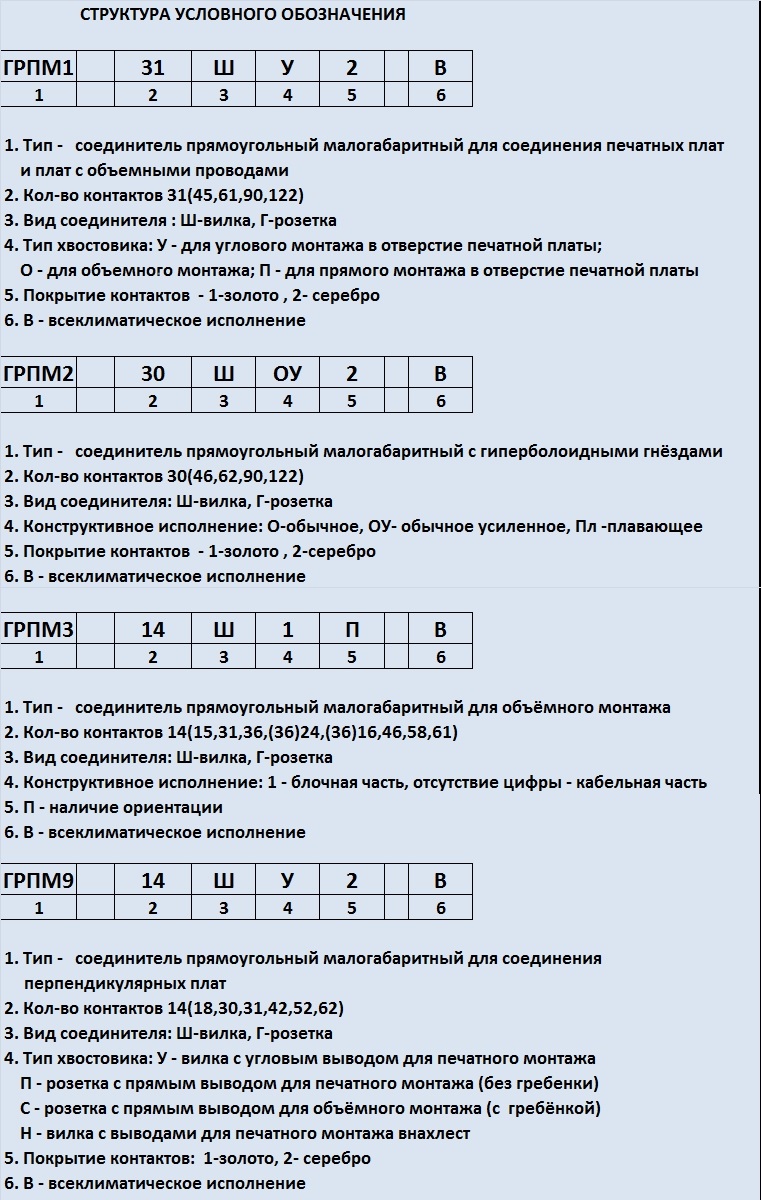

ГРПМ1-61ШУ2-В Вилка – соединитель электрический низкочастотный прямоугольный малогабаритный с гиперболоидными контактами врубного сочленения. Структура условного обозначения: ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными контактами; 1 – номер разработки; 61 – количество контактов; Ш – тип контакта (штыревой); У – хвостовик для углового монтажа в отверстие печатной платы; 2 – покрытие контактов (Ag – серебро); В – всеклиматическое исполнение по ГОСТ В 20.39.404. Соединители ГРПМ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В (амплитудное значение) и силе тока до 2 А. Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Тбилисский завод разъемов
Страна изготовления СССР
Нормы и требования НЩО.364.006ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 21
Состояние упаковки заводская
Транслитерация GRPM1-61SHU2-V Carbolite fork, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей ГРПМ1
Типономинал / Типоконструкция вилка
Количество контактов 61
Диаметр контактов 1 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид контактов круглые
Тип контактов штырь
Шаг между рядами контактов 3,0 mm
Шаг контактов в ряду 3,5 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей есть
Материал изолятора карболит
Цвет изолятора коричневый
Типоразмер изолятора 1

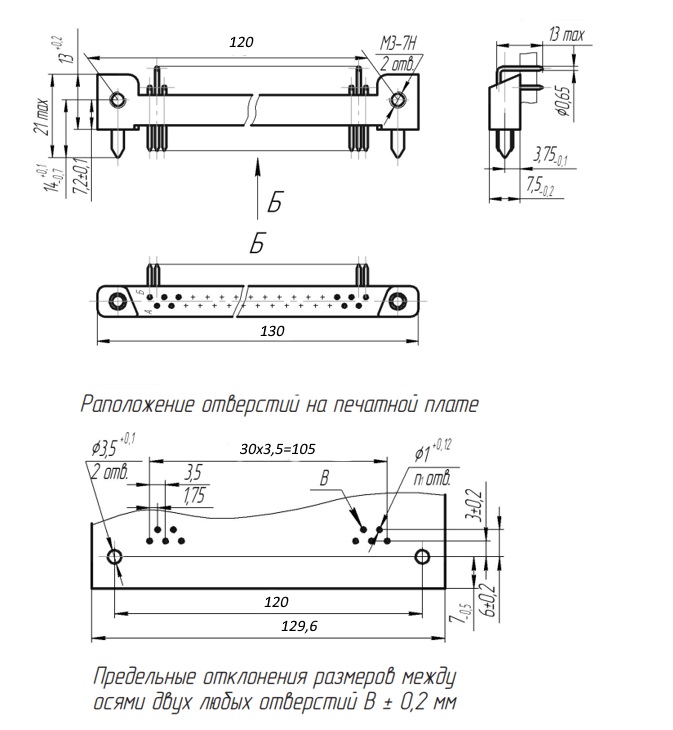

Габаритные размеры L*W*H 130х13х21 mm
Длина изолятора 130 mm
Ширина изолятора 7,5 mm
Высота изолятора 13,2 mm
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Установочные размеры 120 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Наличие ориентации У - угловой, для печатного монтажа
Состояние товара с хранения
Дополнительные характеристики гиперболоидные контакты
Фактическая маркировка ГРПМ1-61ШУ2-В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Ресурс 1000 сочленений-расчленений
Минимальная наработка 5 000 час.
Макс. срок хранения 25 лет
ГРПМ1-61ШУ2-В Вилка карболит, врубная "5"   (datasheet)

Функциональные аналоги

ГРПМШ1-61ШУ2-В Вилка карболит, врубная, "1", фото
Артикул (ID): SK-8179
ГРПМШ1-61ШУ2-В Вилка карболит, врубная, "1"
  • 120 ₽ 1 шт.
ГРПМ1-61ШУ2-В Вилка пластмасса, врубная, фото
Артикул (ID): TN-1947
ГРПМ1-61ШУ2-В Вилка пластмасса, врубная
  • 210 ₽ 1 шт.
  • 185 ₽ от 5 шт.
  • 175 ₽ от 50 шт.

Возможные аналоги

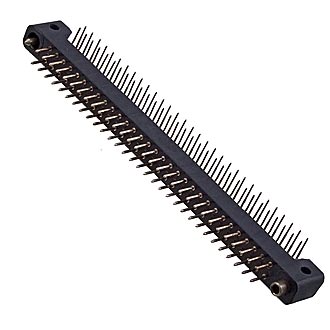

ГРПМ9-62ШУ2-В Вилка пластмасса, врубная, фото
