DIN41612 2х32 32 Вилка угловая врубная, Ruichi (арт. ZX-3285)

КИТАЙ
Артикул (ID): ZX-3285
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
ID: 266197
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

DIN41612 2х32 32 Вилка угловая врубная – соединитель универсальный прямоугольный малогабаритный для печатного монтажа. Структура условного обозначения: DIN41612 – серия соединителя; 2 – количество рядов контактов; 32 – количество мест под контакты в каждом ряду; 32(2 ряда по 16 контактов) – общее количество контактов в разъеме (заполнены два ряда не полностью: в каждом ряду заполнены нечетные места под контакты – 1,3,5…). Соединители DIN41612 используются для передачи аналоговых звуковых сигналов (аудио), видео, коммутации цифровых интерфейсов, в частности PS-2 для подключения манипулятора-мыши к компьютерам, принтеров, модемов, клавиатур. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 60603-2, EN 60603-2
Дата изготовленияi дата не указана
Масса изделия, гр 9,8
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей DIN41612
Типономинал / Типоконструкция вилка
Количество контактов 32
Диаметр контактов 0,6 mm
Материал контактов латунь
Шаг между рядами контактов 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик PBT

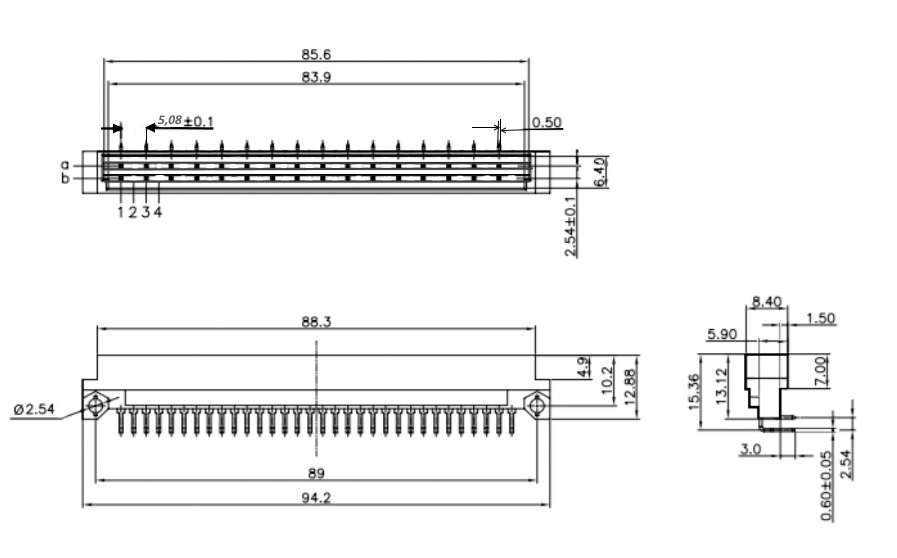

Габаритные размеры L*W*H 94,2х9,9х13,1 mm
Длина изолятора 94,2 mm
Ширина изолятора 8,4 mm
Высота изолятора 13 mm
Цвет изолятора бежевый
Конструктивное исполнение хвостовика угловые контакты под пайку
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов круглые
Тип контактов штырь
Установочные размеры 89 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,54 mm
Наличие ловителей нет
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Дополнительные характеристики заполнение рядов неполное (1,3,5... нечетные контакты в каждом ряду заполнены)
Фактическая маркировка отсутствует
Другие наименования штекерный соединитель, штекерный разъем
Аналогичные серии DS1118, DIN EN 60603-2

Технические характеристики

Рабочее напряжение, max 48 V
Рабочий ток, max 2 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 500 V (50 Hz, 1 min)

Условия эксплуатации

Интервал рабочих температур от -20 до +70°C
