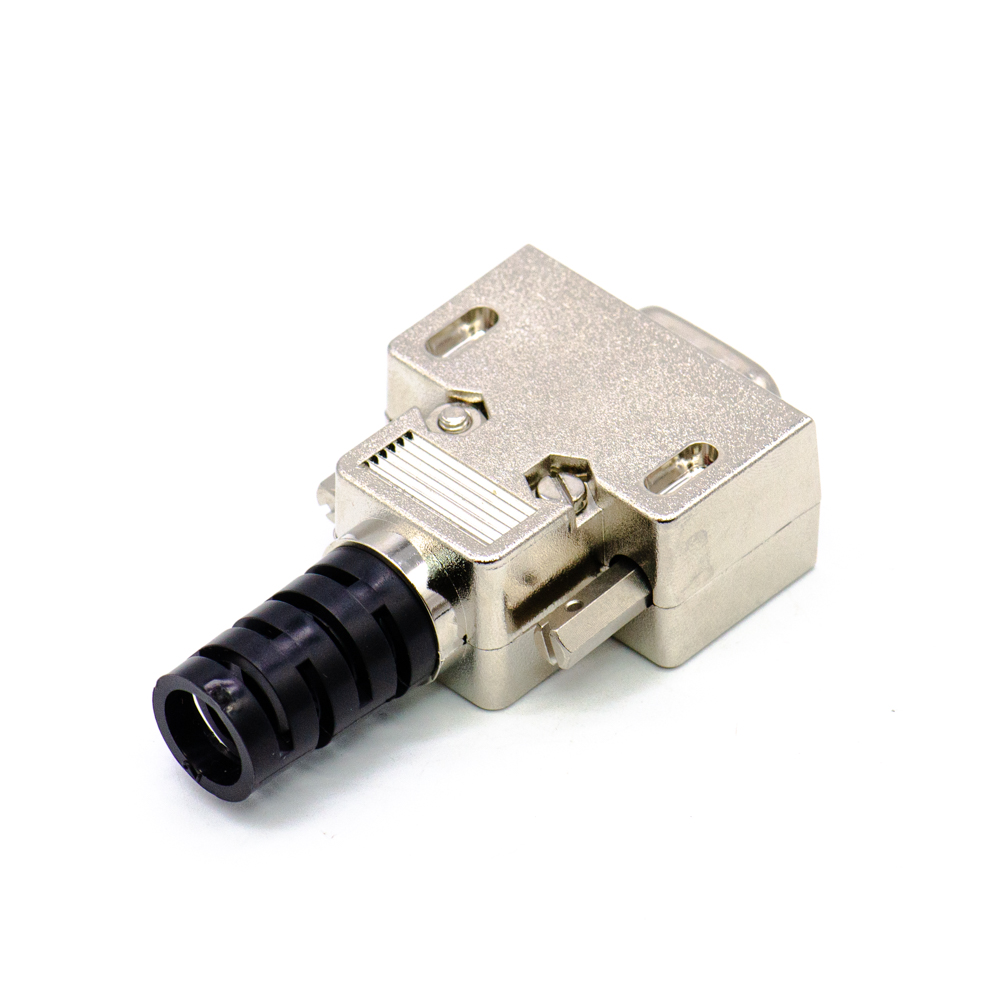

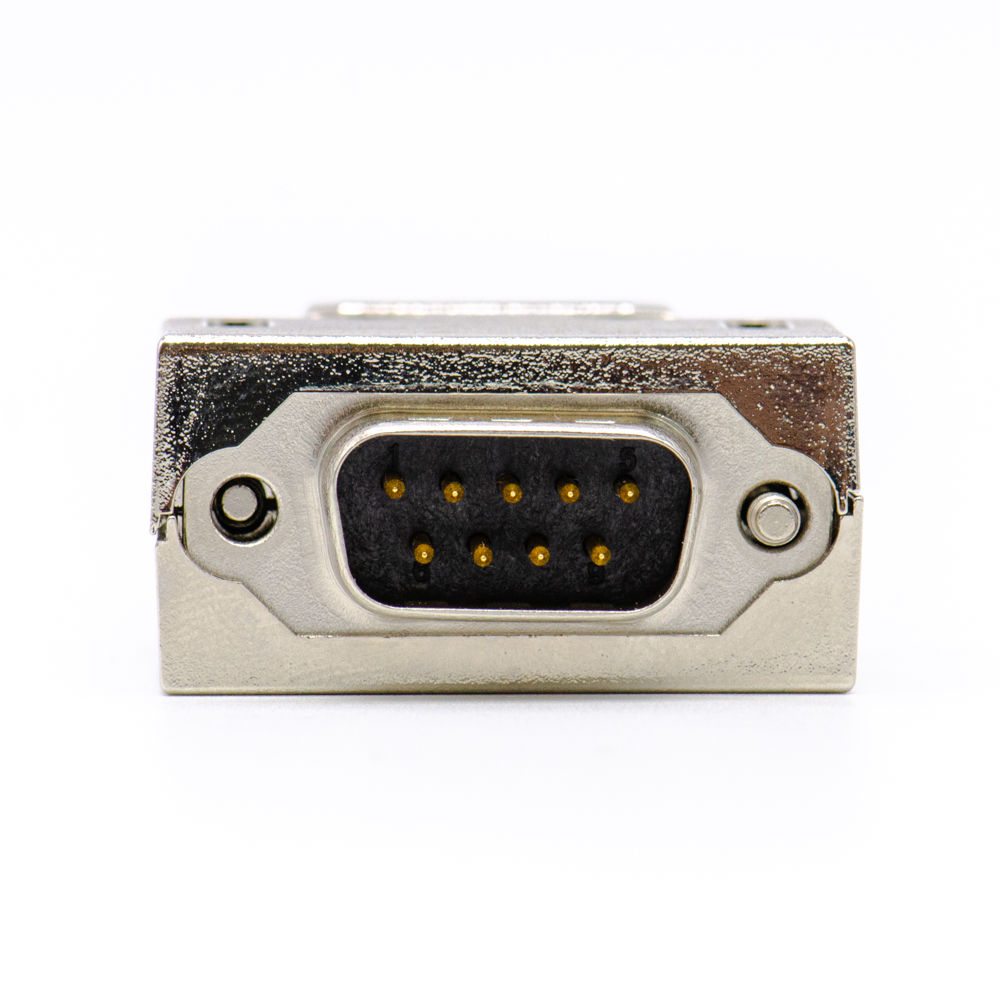

СНП268-9ВП112-2-В Вилка (арт. KT-2006)

Соединители СНП268-9ВП112-2-В электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа врубного сочленения. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения. Расшифровка условного обозначения: СНП - Тип соединителя: ручного сочленения-расчленения, общего назначения, низкочастотный, прямоугольный. 268 - Порядковый номер разработки. 9 - Количество контактов. В - Тип контакта   - штыревой контакт (вилка), П - Способ монтажа- пайка; 1 - Тип хвостовика  - хвостовик для объемного монтажа (или хвостовик вилочного типа при врезании); 1 - Покрытие рабочей части контактов - золото; 2 - Тип кожуха   - кожух прямой экранированный,  - 2 - короткий винт с метрической резьбой, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
ТУ БСАР.434410.005ТУ
Масса изделия, гр 21,59
Вид упаковки картонная коробка
Состояние упаковки заводская
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа Прямоугольные
Функциональный тип прямоугольные низкочастотные
Типономинал / Типоконструкция вилка
Рабочее положение любое
Метод монтажа объёмный
Метод сочленения врубной
Тип контакта круглый
Диаметр контактов 1 mm
Количество рядов контактов два
Количество выводов или контактов 9
Покрытие выводов или контактов Au (золото)

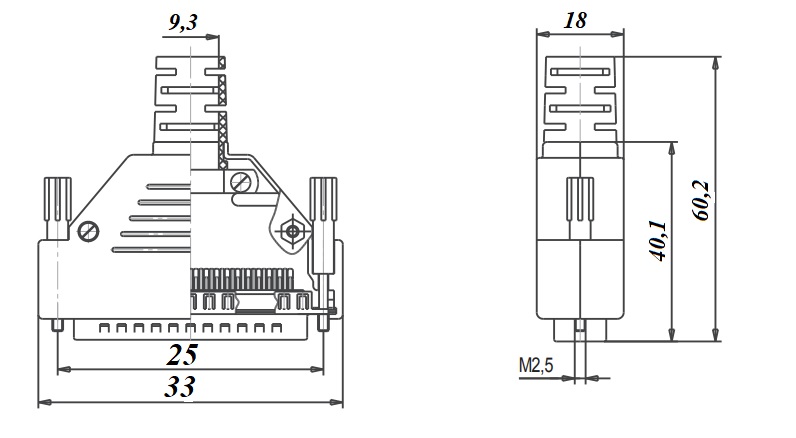

Габаритные размеры L*W*H 60,2х33х18 mm
Длина корпуса 33 mm
Ширина корпуса 18 mm
Высота корпуса 60,2 mm
Материал корпуса пластмасса
Фактическая маркировка СНП268-В
Цвет изделия серый
Ресурс 1000 сочленений-расчленений
Тип кожуха или патрубка прямой

Технические характеристики

Номинальное напряжение 250 V
Рабочий ток 3 A
Сопротивление изоляции 5 000 MΩ
Сопротивление контактов не более 10 mΩ

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +85°C
Минимальный срок сохраняемости, лет 20
Срок отгрузки со склада 1 день (в наличии)
