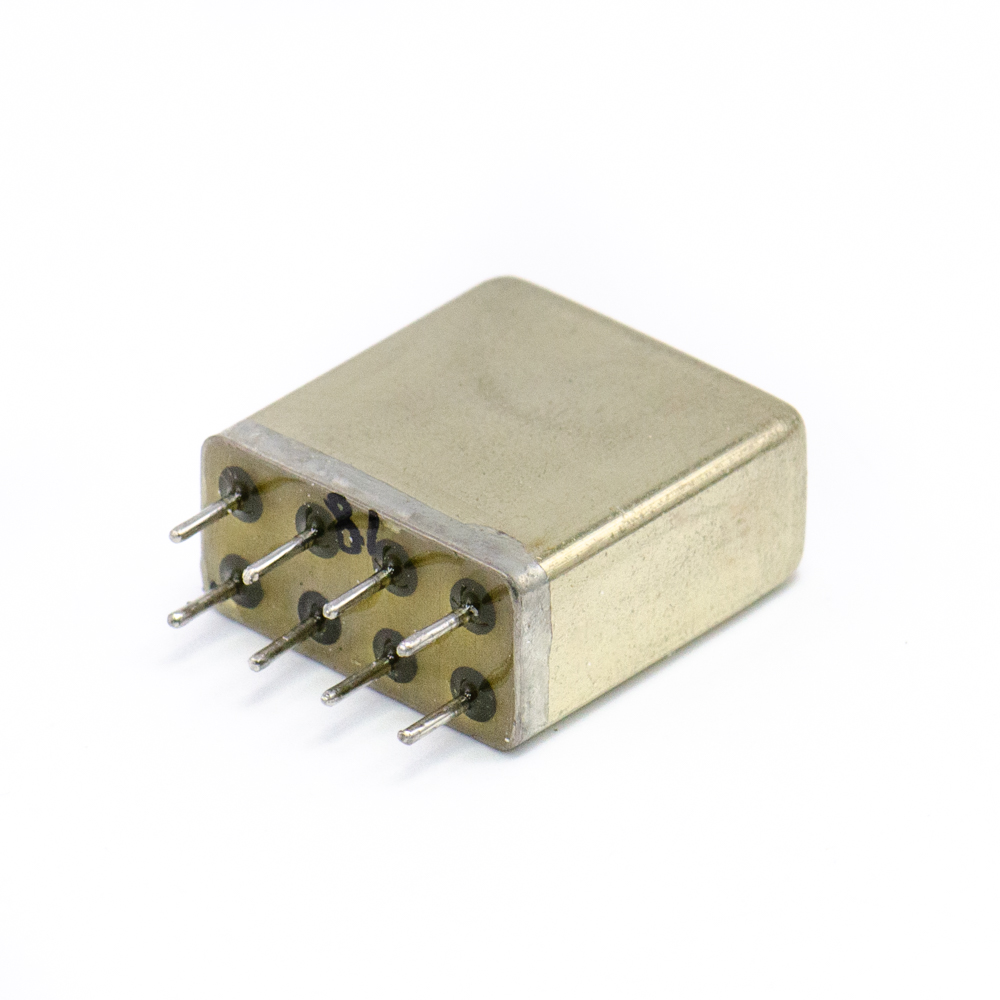

РЭС90 ЯЛ4.550.000 27VDC 2 перекл. Реле нейтральное, ЯЛ0.455.013 ТУ, "1". (арт. SN-4351)

АООТ Северная Заря, СПб; " 1" - ОТК; одна обмотка; закрытое; 8 выводов; на печатную плату; неполяризованное реле, нейтральное электромагнитное реле…; РЭС90, ...
СССР
Артикул (ID): SN-4351
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1982
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ЯЛ0.455.013 ТУ
  • ГОСТ ГОСТ 15150–69
Подробная документация
ID: 255519
На складе 55 шт
  • Цена от
    Включая НДС
     2835 ₽
  • 1 шт 2925 ₽
  • от 5 шт 2835 ₽
Количество
Быстрый заказ

Реле РЭС90 ЯЛ4.550.000 электромагнитное низкочастотное неполяризованное, герметичное, одностабильное, управляемое постоянным током, с двумя переключающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного токов. Испытательное напряжение переменного тока (эффективное значение) между токоведущими цепями реле, а также между токоведущими цепями реле и корпусом в нормальных климатических условиях – 500 В. Время срабатывания - не более 10 мс, время отпускания - не более 5 мс. Рабочее напряжение - 27 В. Расшифровка условного обозначения: РЭС90 ЯЛ4.550.000 РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное; 90 - порядковый номер разработки; Т - климатическое исполнение: Т - тропическое (всеклиматическое), УХЛ - не указывается; ЯЛ4.550.000 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РЭС90 ЯЛ4.550.000 27VDC 2 перекл. Реле нейтральное, ЯЛ0.455.013 ТУ, "1".
Торговая марка АООТ Северная Заря, СПб
Страна изготовления СССР
Нормы и требования ЯЛ0.455.013 ТУ, ГОСТ 15150–69
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 15,27
Транслитерация RES90 YAL4.550.000 27VDC 2 switches. Neutral relay, YAL0.455.013 TU, "1".
Наличие паспорта - этикетки нет
Вид упаковки пенопластовый короб (10шт.)
Состояние упаковки заводская

Основные характеристики

Функциональная группа реле электромагнитное
Функциональный тип Реле нейтральное
Серия реле РЭС90
Исполнение ЯЛ4.550.000
Поляризация нейтральное
Число и вид контактов 2 перекл.
Количество групп контактов две контактные группы
Тип реле (конструктивное исполнение) закрытое
Количество обмоток одна обмотка
Род тока постоянный
Герметичность герметичный

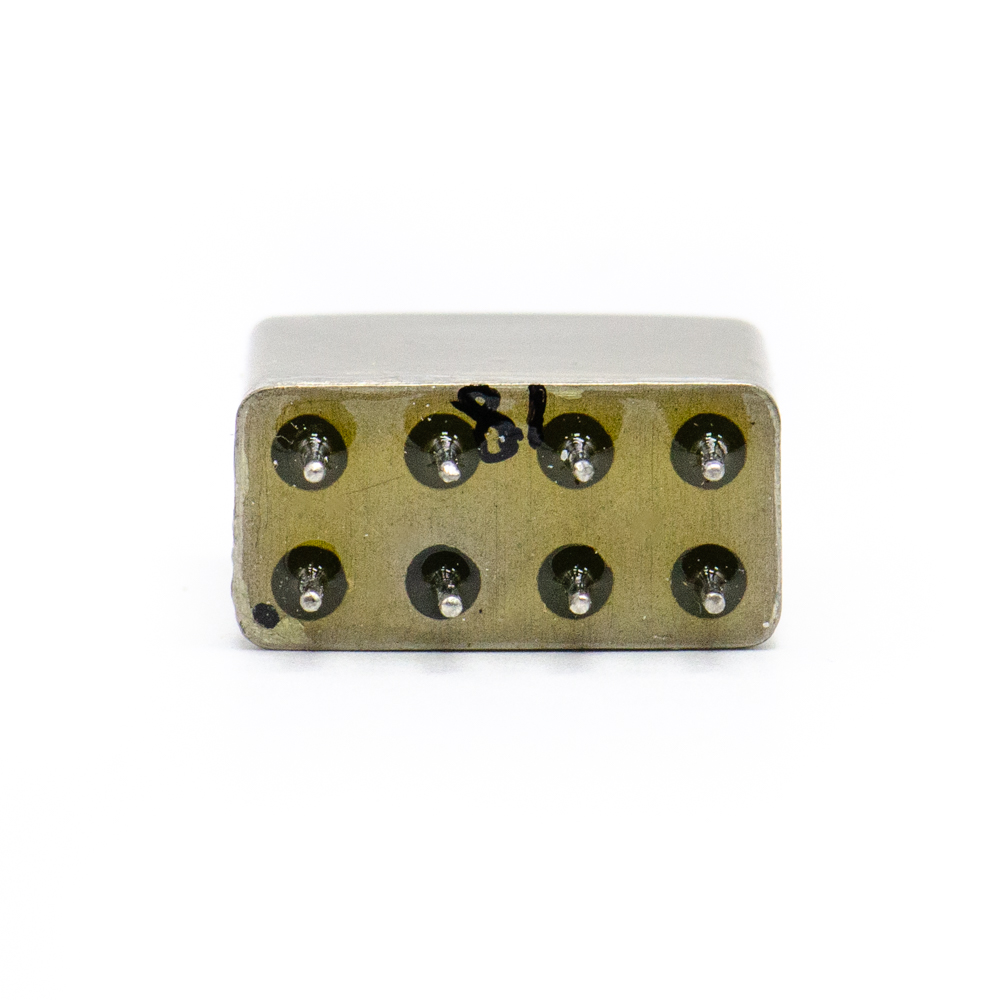

Количество выводов 8 выводов
Материал выводов латунь
Покрытие выводов лужение
Длина выводов 5 mm

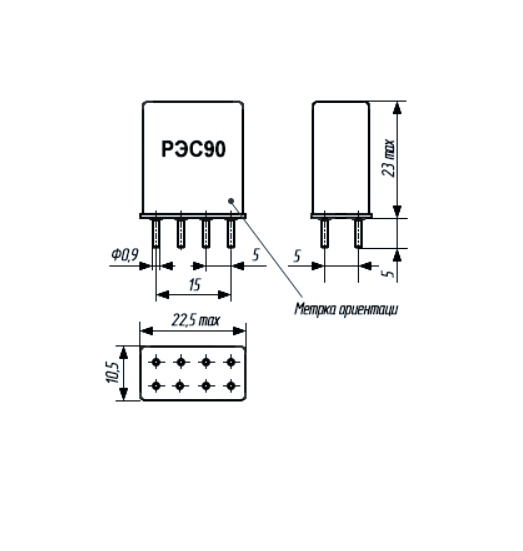

Габаритные размеры L*W*H 22,5х10,5х28 mm
Материал корпуса металл
Цвет корпуса серый
Длина корпуса 22,5 mm
Ширина корпуса 10,5 mm
Высота корпуса 23 mm
Метод монтажа механический на печатную плату
Метод монтажа электрический пайка

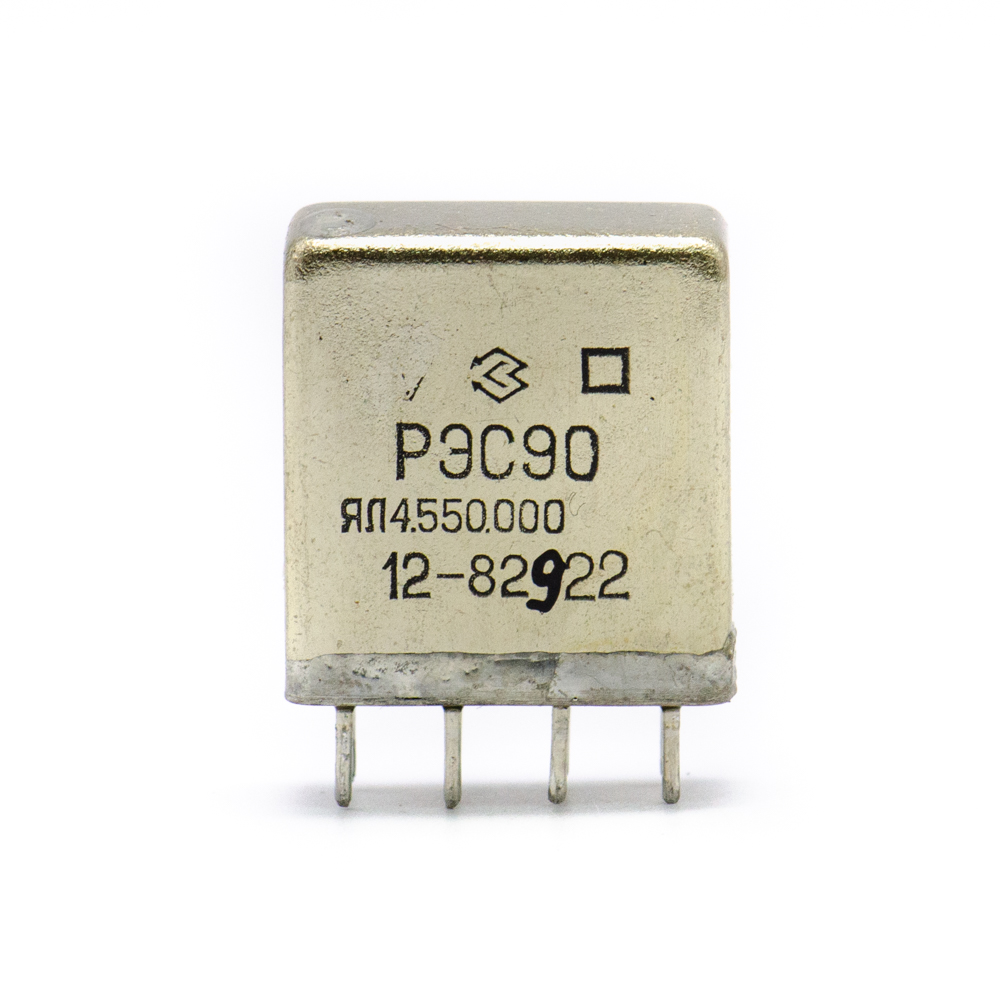

Фактическая маркировка РЭС90 ЯЛ4.550.000
Рабочее положение любое
Другие наименования неполяризованное реле, нейтральное электромагнитное реле…
Аналогичные серии РЭС90, ...

Технические характеристики

Номинальное напряжение 27 VDC
Номинальное напряжение контактов 27 V
Номинальное напряжение катушки 27 VDC
Сопротивление обмоток 540-660 Ω
Ток срабатывания 22 mA
Ток отпускания 3 mA
Время срабатывания 10 ms
Время отпускания 5 ms
Вид нагрузки активная
Частота коммутации 0,3 - 7 Hz
Сопротивление изоляции 200 MΩ
Сопротивление контактов не более 1 Ω
Электрическая прочность изоляции 500 V
Синусоидальная вибрация: :
- диапазон частот 50-1000 Hz
Электрическая прочность изоляции между токоведущими цепями 500 V
Электрическая прочность изоляции между токоведущими цепями и обмоткой 500 V
Механический удар многократное действие: пиковое ударное ускорение 1500 m/c²
Механический удар однократное действие: пиковое ударное ускорение 5000 м/с2

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 12
РЭС90 ЯЛ4.550.000 27VDC 2 перекл. Реле нейтральное, ЯЛ0.455.013 ТУ, "1".   (datasheet)
