ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ (арт. KT-632)

2 A; 220 V; on-on; DPDT; УС0.360.049ТУ
СССР
Артикул (ID): KT-632
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983-1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ УС0.360.049ТУ
Подробная документация
Аналоги и альтернативы
ID: 502228
На складе 77 шт
  • Цена от
    Включая НДС
     280 ₽
  • 1 шт 280 ₽
Количество
Быстрый заказ

ТП1-2В Тумблер двухполюсный с врубными контактами. Структура условного обозначения: ТП – тумблер, переключатель; 1 – серия; 2 – исполнение контактной группы (двухполюсный); В – всеклиматическое исполнение. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре специального и общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования УС0.360.049ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 20,52
Наличие паспорта - этикетки нет
Транслитерация TP1-2 on-on, 2A(Ampere) 220V(Volt) Two-pole toggle switch, soldering, US0.360.049TU
Вид упаковки самоупаковка
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТП1
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (3-5; 4-6)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры Ø 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 17 mm)
Наличие протектора нет

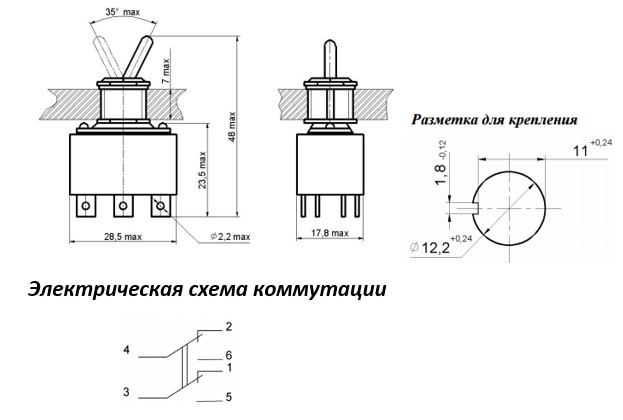

Габаритные размеры L*W*H 28,5х17,8х48 mm
Длина корпуса 28,5 mm
Ширина корпуса 17,8 mm
Высота корпуса 16 mm
Фактическая маркировка ТП1-2
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т3..., KN3..., ТВ1-2...

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 220 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ   (сертификат)
ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.049ТУ   (datasheet)
