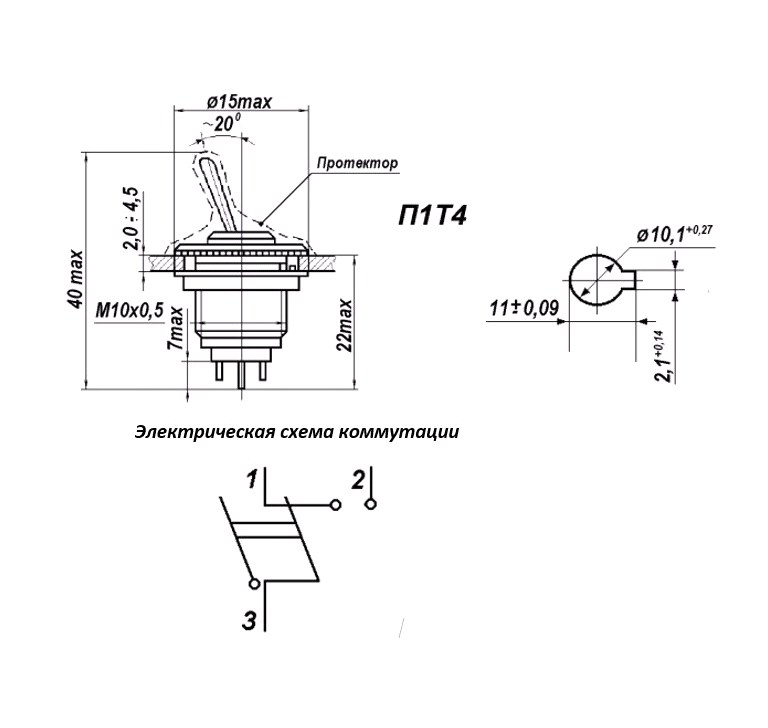

П1Т4-1В on-off, 0,2A(Ампер) 127V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.002ТУ (арт. ZP-4006)

on-off; SPDT; АУБК.642150.002ТУ
РОССИЯ
Артикул (ID): ZP-4006
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АУБК.642150.002ТУ
Подробная документация
Аналоги и альтернативы
ID: 533909
На складе 48 шт
  • Цена от
    Включая НДС
     3047.3 ₽
  • 1 шт 3047.3 ₽
Количество
Быстрый заказ

П1Т4-1В Тумблер однополюсный – перекидной переключатель без протектора с фиксацией ручки управления в двух положениях. Структура условного обозначения: П1Т4 – обозначение типа тумблера; 1 – типономинал, определяющий электрические режимы коммутации; В - всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 1А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П1Т4-1В on-off, 0,2A(Ампер) 127V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.002ТУ
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АУБК.642150.002ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 10
Наличие паспорта - этикетки нет
Транслитерация P1T4-1V on-off, 0.2A (Amps) 127V (Volts) Single-pole toggle switch, soldering, AUBK.642150.002TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя П1Т4
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (3-1;); пол. 2 (3-2;)
Алгоритм работыi on-off
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 10,1 mm
Диаметр установочного отверстия 10,1 mm
Материал корпуса металл
Покрытие корпуса без покрытия
Цвет корпуса серый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 15 mm)
Наличие протектора нет
Габаритные размеры L*W*H 15х15х40 mm
Длина корпуса 15 mm
Ширина корпуса 15 mm
Высота корпуса 15 mm
Фактическая маркировка П1Т4-1В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии П1Т4...

Технические характеристики

Номинальный ток 0,2 A
Номинальное напряжение 127 V
Усилие или момент переключения 1 - 7 N
Максимальная коммутир.мощность 25,4 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -45 до +55°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 10 лет
Ресурс 15 000 переключений
Минимальная наработка 10 000 час.
П1Т4-1В on-off, 0,2A(Ампер) 127V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.002ТУ

Полные аналоги

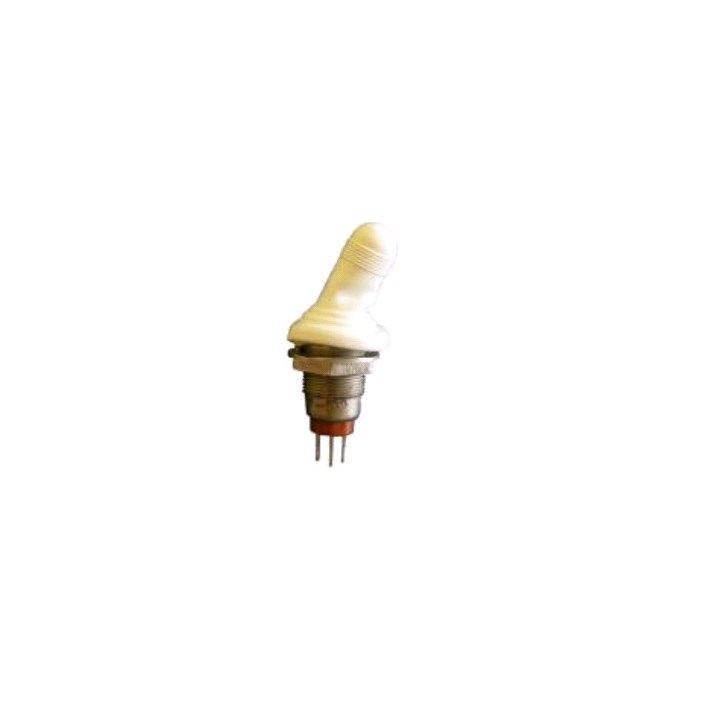

П1Т4-П1В ОАО «Смоленский завод радиодеталей», фото
П1Т4-П1В ОАО «Смоленский завод радиодеталей»

Функциональные аналоги

MTS-101 on-off, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI, фото
Артикул (ID): ZN-9461
MTS-101 on-off, 3А(Ампер) 250V(Вольт) Микротумблер однополюсный, пайка, RUICHI
  • 34.01 ₽ 1 шт.
  • 34.01 ₽ от 10 шт.
  • 34.01 ₽ от 100 шт.

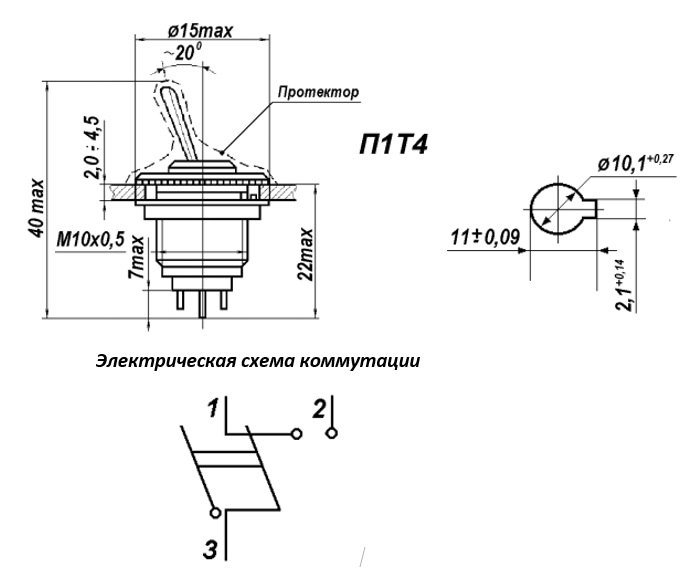

П1Т4-2В on-off, 1A(Ампер) 250V(Вольт) Тумблер однополюсный, пайка, АУБК.642150.002ТУ, фото
