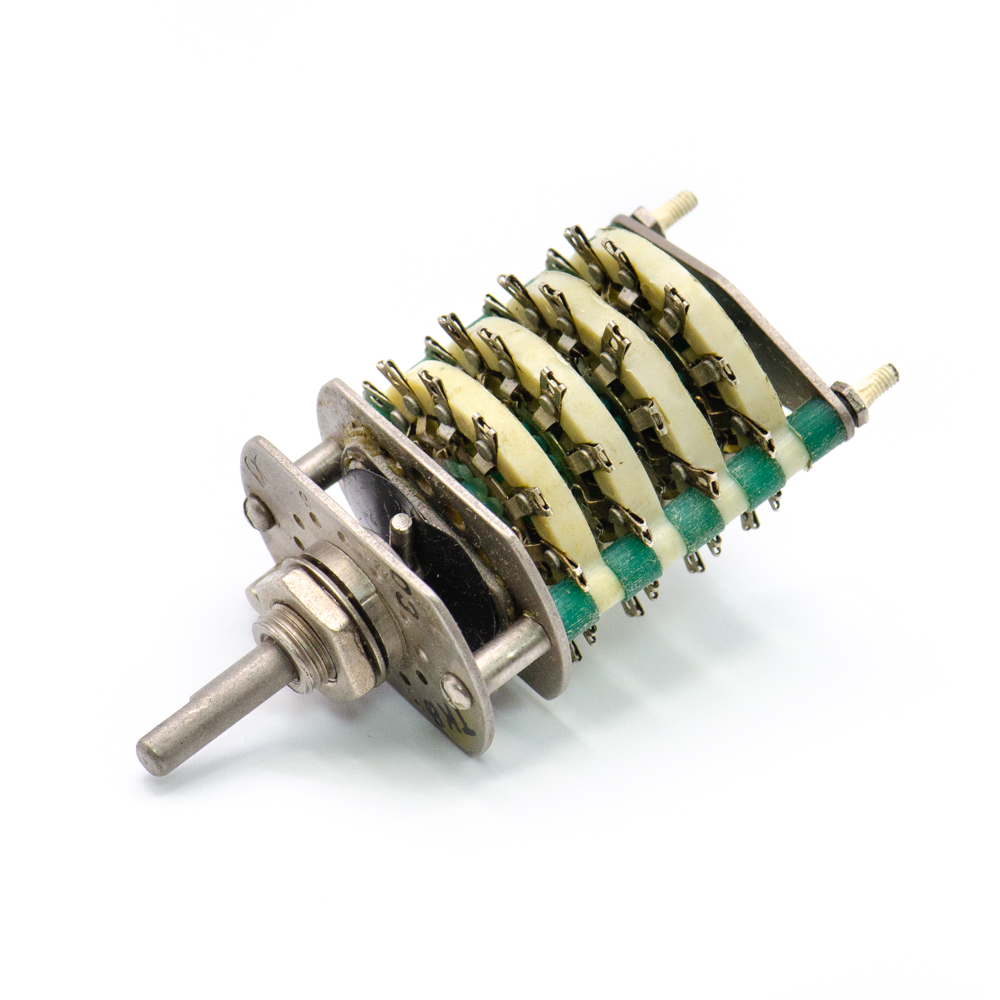

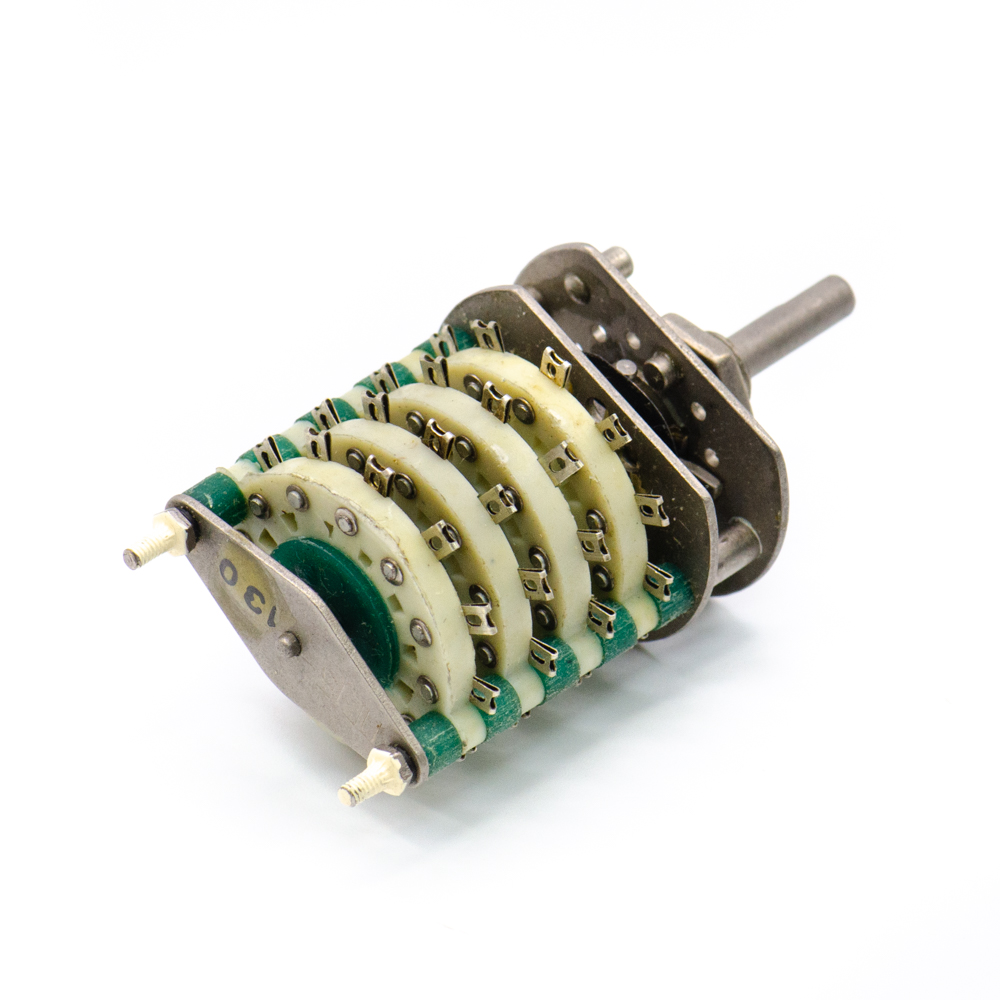

ПГ15-130 3 положения 12 направлений 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.098 ТУ(арт. TB-8722)

4 платы (галеты); -; ОЮ0.360.098 ТУ; ПО КЕРЧАК (Раздан, Армения)
СССР
Артикул (ID): TB-8722
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮ0.360.098 ТУ
Подробная документация
ID: 531466
На складе 4 шт
  • Цена от 375 ₽
  • 1 шт 375 ₽
Количество
Быстрый заказ

ПГ15-130 3П 12Н 0,5A 127V вал ВС-3 Переключатель галетный малогабаритный под объемный монтаж. Предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре. Расшифровка: П – переключатель; Г - галетный, 15 – порядковый номер разработки; 130 – вариант исполнения; 3П – количество положений, 12Н – количество направлений. Ток - до 0,5 А. Напряжение постоянное - до 36 В. Напряжение переменное - до 127 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПГ15-130 3 положения 12 направлений 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.098 ТУ
Торговая марка ПО КЕРЧАК (Раздан, Армения)
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ОЮ0.360.098 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 39,45
Наличие паспорта - этикетки нет
Транслитерация PG15-130 3 positions 12 directions 0.5A(Ampere) 127V(Volt) shaft VS-3 (solid with a straight flange) Gallet switch, OYu0.360.098 TU
Состояние упаковки самоупаковка
ТУ ОЮ0.360.098 ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ15
Конструкция переключателя открытого типа (без корпуса)
Количество плат (галет) 4 платы (галеты)
Количество направлений 12
Количество положений 3
Расстояние между платами 4

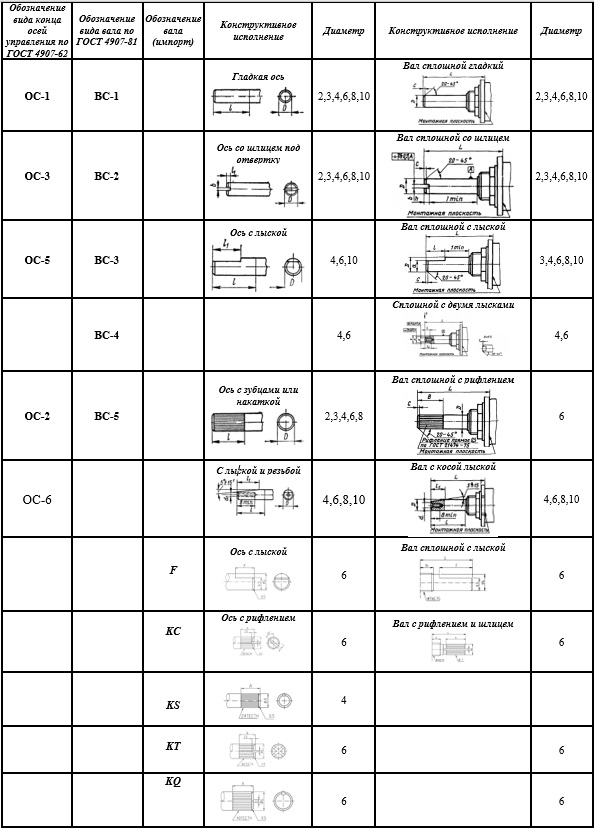

Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 14 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

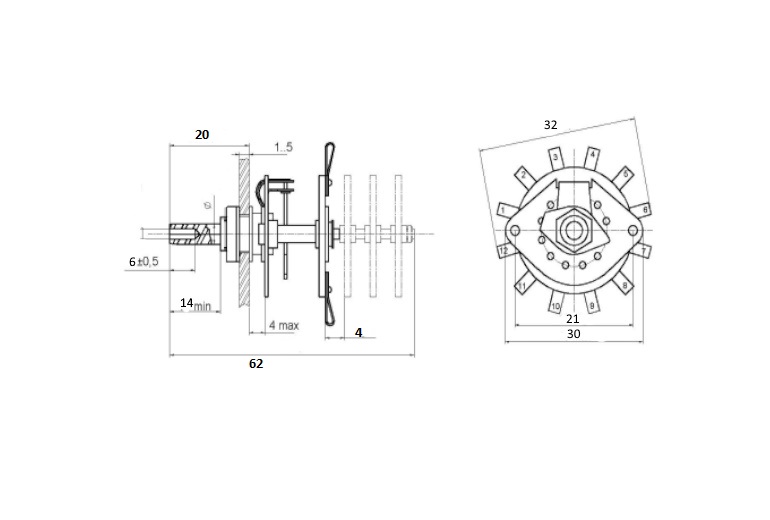

Габаритные размеры L*W*H 32х32х70 mm
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка ПГ15-130
Установочные размеры Ø 8,2 mm
Режим работы (род тока) постоянный, переменный
Тип ручки поставляется отдельно
Количество выводов 48

Технические характеристики

Коммутируемое напряжение 127 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая схема контактов галетных переключателей 3 положения 12 направлений
Максимальная коммутир.мощность 5 W
Момент переключения 0,02 – 0,25 N·m

Условия эксплуатации

Гарантийный срок (мес.) 1
Ресурс 5000 циклов
Минимальная наработка 5 000 час.
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +40°С
Атмосферное давление 88 - 106,6 kPa
Климатическое исполнениеi УХЛ
ПГ15-130 3 положения 12 направлений 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.098 ТУ   (datasheet)
