MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель

MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель (арт. ZN-8899)

on-(on); RUICHI; планка с роликом

к сравнению отложить

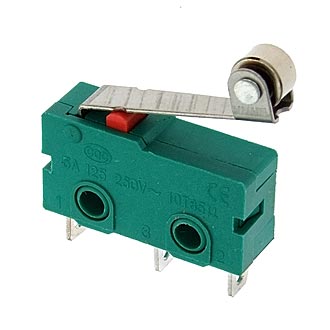

MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель фото

RUICHI

Артикул (ID): ZN-8899

Срок отгрузки со склада 5-7 дней
Дата выпуска не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 12

Подробная документация

Аналоги и альтернативы

ID: 418429

На складе 26914 шт

Цена от
Включая НДС
23.3 ₽
1 шт. 26.83 ₽
от 10 шт. 24.71 ₽
от 100 шт. 23.3 ₽

Количество

Быстрый заказ

Микропереключатель с планкой и роликом RUICHI MSW-13, ON-(ON), 5 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	RUICHI
Страна происхождения
Дата изготовленияi	не указана
Масса изделия, гр	2,5
Наличие паспорта - этикетки	нет
Вид упаковки	картонная коробка
Кратность упаковки	4000
Состояние упаковки	заводская

Основные параметры

Функциональная группа	Коммутационные изделия
Функциональный тип	микропереключатель
Серия переключателя	MSW
Число полюсов	однополюсный
Количество положений	2
Наличие фиксации	нет
Количество фиксированных положений	1
Усилие обратного срабатывания	-
Метод монтажа механический	на панель, крепление корпуса винтовое
Метод монтажа электрический	пайка
Способ присоединения проводов	пайка

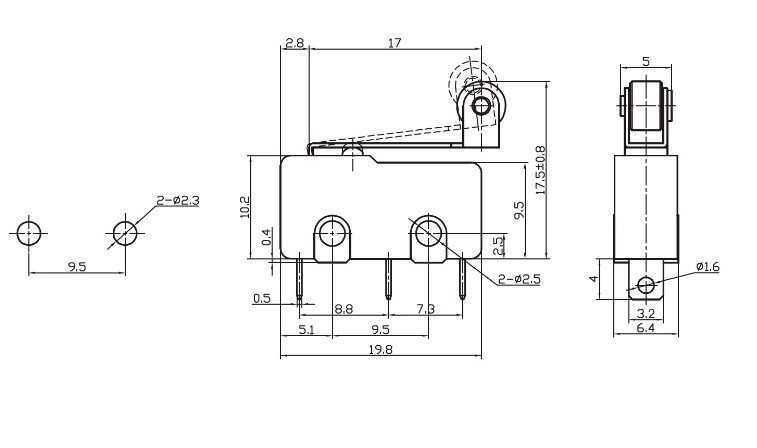

Установочные размеры	9,5 mm расстояние между монтажными отверстиями
Алгоритм работыi	on-(on)
Электрическая схема контактов микропереключателей	1 размык.
Наличие индикации (цвет)	нет
Габаритные размеры LWH	19,8x6,4x23 mm
Высота корпуса	10,2 mm
Длина корпуса	19,8 mm
Ширина корпуса	6,4 mm
Материал корпуса	пластик
Вид толкателя	планка с роликом
Рабочий ход толкателя	0,6 mm
Материал ручки(кнопки)-толкателя	металл с метал.роликом
Покрытие ручки толкателя	(Ni) никель
Цвет толкателя	серый
Высота ручки толкателя	10 mm
Вид выводов	лепесток
Материал выводов	латунь
Покрытие выводов	(Ag) серебро

Технические характеристики

Номинальный ток	5 A
Номинальное напряжение	250 VAC
Коммутируемая мощность, max	1,25 kW
Сопротивление контактов не более	30 mΩ
Сопротивление изоляции	100 MΩ

Условия эксплуатации

Интервал рабочих температур	от -25 до +80°C
Ресурс	100000 циклов
Статус изделия	В настоящее время выпускает Компания RUICHI, Китай
