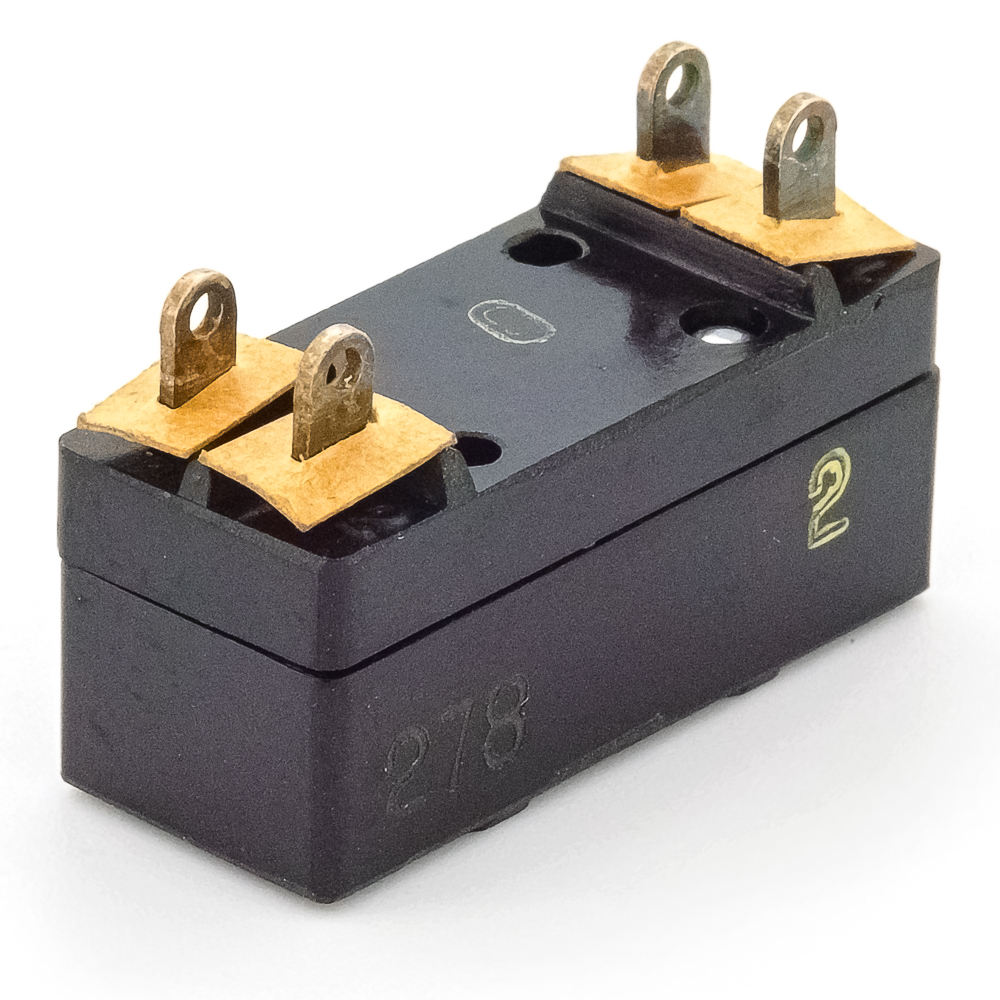

Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) Микропереключатель, (арт. TN-2668)

on-(on); Алатырский завод «Электроавтомат», г. Алатырь; кнопка сбоку
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): TN-2668
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978-1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 7ШО.360.006ТУ
Подробная документация
Аналоги и альтернативы
ID: 274688
На складе 11 шт
  • Цена от
    Включая НДС
     275 ₽
  • 1 шт. 295 ₽
  • от 10 шт. 275 ₽
Количество
Быстрый заказ

Д701 Микропереключатель – однополюсный, мгновенного действия на два положения Вкл-Вкл (ON-ON), без фиксации. Предназначен для коммутации цепей сигнализации, используются для работы в качестве выключателей в авиационной технике в составе бортового радиотехнического оборудования. Расшифровка Д701: Д – серия микропереключателя, 701 – номер. Микровыключатели выпускаются в общеклиматическом исполнении «О» по ГОСТ 15150-69. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна происхождения
Нормы и требования 7ШО.360.006ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 8,2
Транслитерация D701 (WK1-1) solder button 10A(Ampere) 30VDC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя Д
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 4,4 N
Усилие обратного срабатывания 1,5 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 15,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)

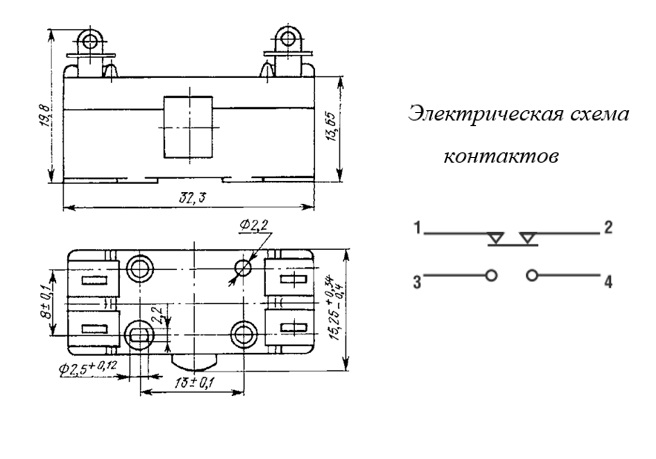

Электрическая схема контактов микропереключателей 2 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 32,3х15,3х13,65 mm
Высота корпуса 13,65 mm
Длина корпуса 32,3 mm
Ширина корпуса 15,3 mm
Материал корпуса бакелит
Вид толкателя кнопка сбоку
Рабочий ход толкателя 1,5 mm
Материал ручки(кнопки)-толкателя аминопласт
Покрытие ручки толкателя без покрытия
Цвет толкателя черный
Высота ручки толкателя 3 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов серебро (Ag)
Количество контактных групп 2
Количество контактов в контактных группах 2
Фактическая маркировка Д701

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 30 V
Коммутируемая мощность, max 300 W
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Степень защиты IPi IP44
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Ресурс 30 000 переключений
Макс. срок хранения 8 лет
Статус изделия В настоящее время выпускает Алатырский завод "Электроавтомат", г. Алатырь
Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) Микропереключатель,   (datasheet)

Полные аналоги

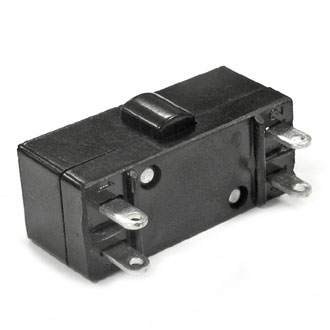

Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI, фото
Артикул (ID): ZN-8935
Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI
  • 95.27 ₽ 1 шт.
  • 87.75 ₽ от 10 шт.
  • 82.73 ₽ от 100 шт.

Функциональные аналоги

Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI., фото
Артикул (ID): OO-2678
Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI.
  • 49.64 ₽ 1 шт.
Д703 (WK3-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) Микропереключатель, "1", фото
Артикул (ID): OP-1878
Д703 (WK3-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) Микропереключатель, "1"
  • 320 ₽ 1 шт.
  • 308.4 ₽ от 10 шт.
  • 299.6 ₽ от 50 шт.
Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI, фото
Артикул (ID): ZN-8935
Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI
  • 95.27 ₽ 1 шт.
  • 87.75 ₽ от 10 шт.
  • 82.73 ₽ от 100 шт.

Возможные аналоги

Д711 под пайку кнопка 8A(Ампер) 30VDC(Вольт) 3A(Ампер) 220VAC(Вольт) Микропереключатель., фото
Артикул (ID): TC-3479
Д711 под пайку кнопка 8A(Ампер) 30VDC(Вольт) 3A(Ампер) 220VAC(Вольт) Микропереключатель.
  • 176.81 ₽ 1 шт.
