TB-10004 100A(Ампер) 600V(Вольт) Колодка клеммная винтовая с крышкой, Ruichi. (арт. YY-1146)

0,5 - 10 mm²; винт М6; терминал клеммный,зажим винтовой, клеммник, барьерный клеммный блок…; TBC…
КИТАЙ
Артикул (ID): YY-1146
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 503935
На складе 10 шт
  • Цена от
    Включая НДС
     266 ₽
  • 1 шт 288 ₽
  • от 10 шт 266 ₽
Количество
Быстрый заказ

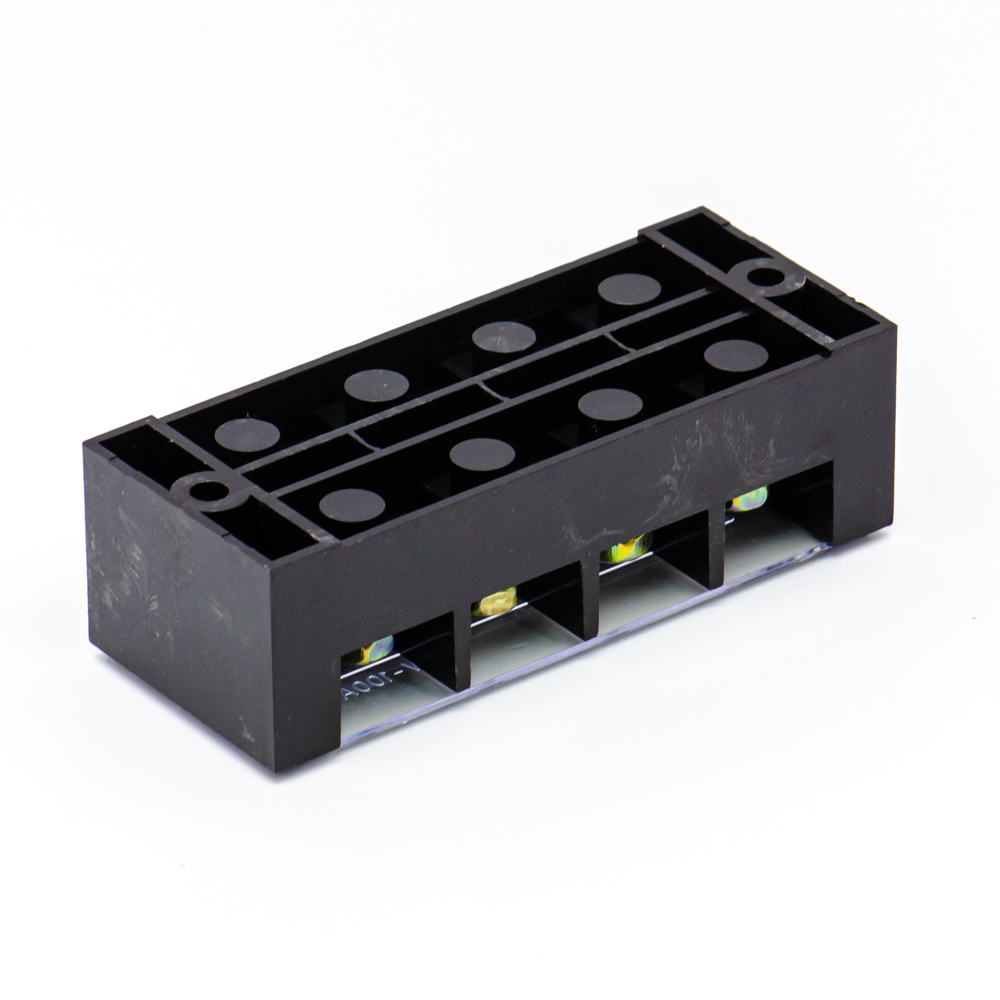

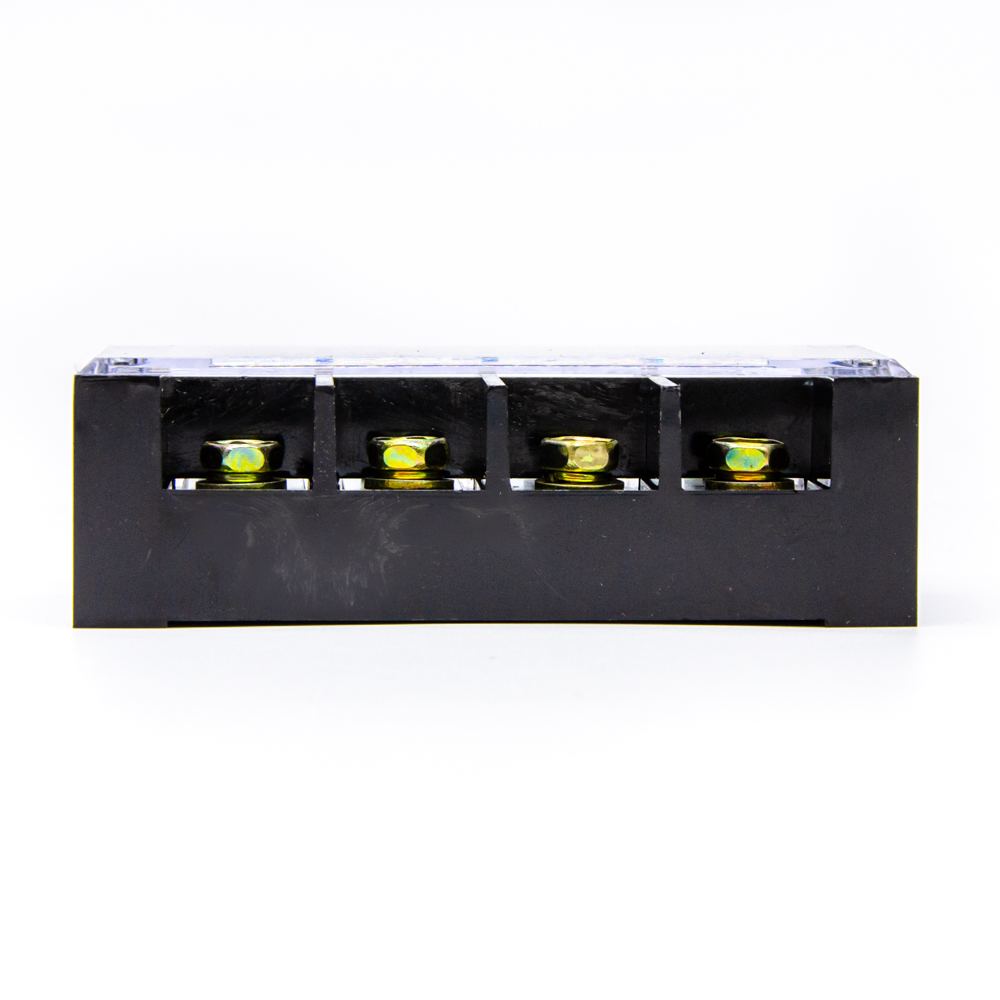

TB-10004 Колодка клеммная винтовая с крышкой. Структура условного обозначения: TB – серия; 100 – номинальный ток (Ампер); 04 – количество клеммных пар. Представляет собой диэлектрический корпус, в котором закреплено несколько металлических контактов с узлами крепления к ним проводов. Клеммные колодки предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением до 660 В частотой 50 Гц и применяются как комплектующие изделия в стационарных установках. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TB-10004 100A(Ампер) 600V(Вольт) Колодка клеммная винтовая с крышкой, Ruichi.
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 140
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация TB-10004 100A(Ampere) 600V(Volt) Screw terminal block with lid, Ruichi

Основные параметры

Функциональная группа Клеммники
Функциональный тип колодка клеммная
Серия колодок клеммных/зажимов TB
Количество контактов 8 контактов
Количество клеммных пар 4 клеммных пары
Количество зажимаемых проводов 8
Сечение кабеля, AWG 22 - 8
Сечение кабеля, мм² 0,5 - 10 mm²
Метод монтажа механический на панель
Метод монтажа электрический винт М6

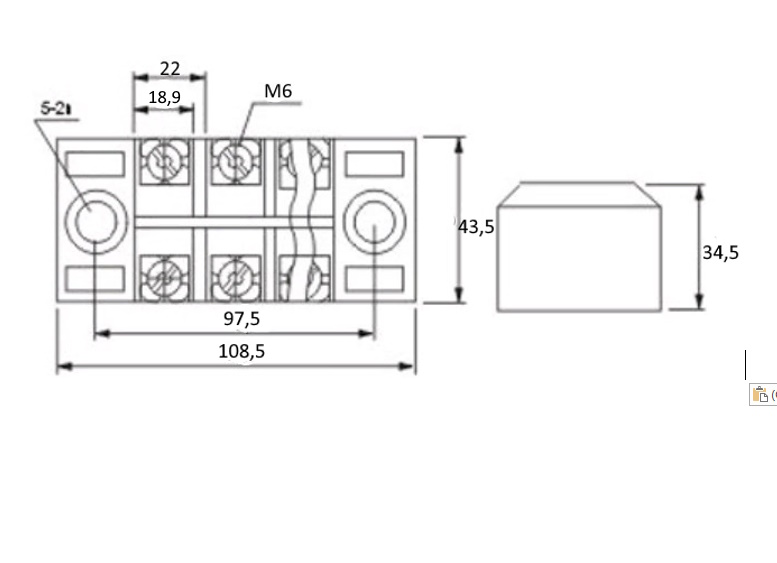

Установочные размеры 97,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 5 mm
Тип исполнения прямой
Материал контактов латунь
Материал изолятора модифицированный пластик
Шаг между рядами контактов 25 mm
Шаг контактов в ряду 22 mm
Количество рядов контактов 2
Габаритные размеры L*W*H 108,5х43,5х34,5 mm
Длина изолятора 108,5 mm
Ширина изолятора 43,5 mm
Высота изолятора 32,15 mm
Высота изолятора с крышкой 34,5 mm
Расположение присоединения проводов боковой
Исполнение контактов винт-винт
Цвет изолятора черный
Дополнительные характеристики разборная
Фактическая маркировка ТВC10004
Другие наименования терминал клеммный,зажим винтовой, клеммник, барьерный клеммный блок…
Аналогичные серии TBC…
Рабочее положение любое

Технические характеристики

Номинальное напряжение 600 V
Номинальный ток 100 A

Условия эксплуатации

Степень защиты IPi IP00
Класс горючести UL94
Интервал рабочих температур от -40 до +80°С
TB-10004 100A(Ампер) 600V(Вольт) Колодка клеммная винтовая с крышкой, Ruichi.   (datasheet)
