Скидка на Устройства защиты
-20%

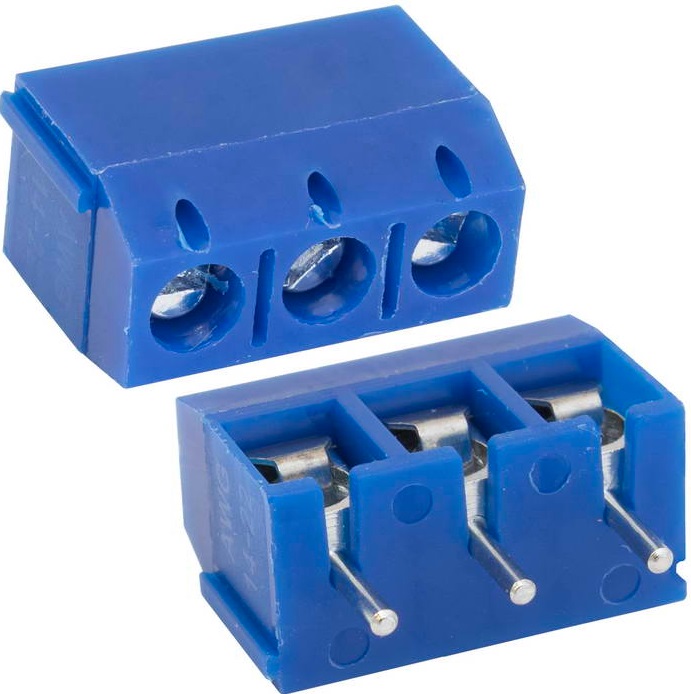

RG301-5.0-03P 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI (арт. ZQ-1818)

розетка угловая; 1,5 mm²; пайка; ED500/xxDS…, TB002-500…, DG301-5.0...; клеммный блок на 3 контакта
КИТАЙ
Артикул (ID): ZQ-1818
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 506296
На складе 16600 шт
  • Цена от
    Включая НДС
     6.39 ₽
  • 1 шт 6.39 ₽
Количество
Быстрый заказ

RG301-5.0-03P Клеммник винтовой, на плату. Структура условного обозначения RG301-5.0-03P: RG301 – Серия, 5.0 - Шаг, мм, 03P - Количество контактов. Клеммник с винтовыми зажимами предназначен для соединения печатной платы с проводником сечением до 1,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование RG301-5.0-03P 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI
Торговая марка RUICHI
Страна изготовления КИТАЙ
Масса изделия, гр 2,25
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация RG301-5.0-03P 15A(Amp) 300V(Volt) 3 contacts, pitch 5.0mm, 1 row of contacts Screw terminal block, on the board, RUICHI
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников RG301
Типоконструкция розетка угловая
Сечение кабеля, мм² 1,5 mm²
Сечение кабеля, AWG 22 - 14
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический пайка
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

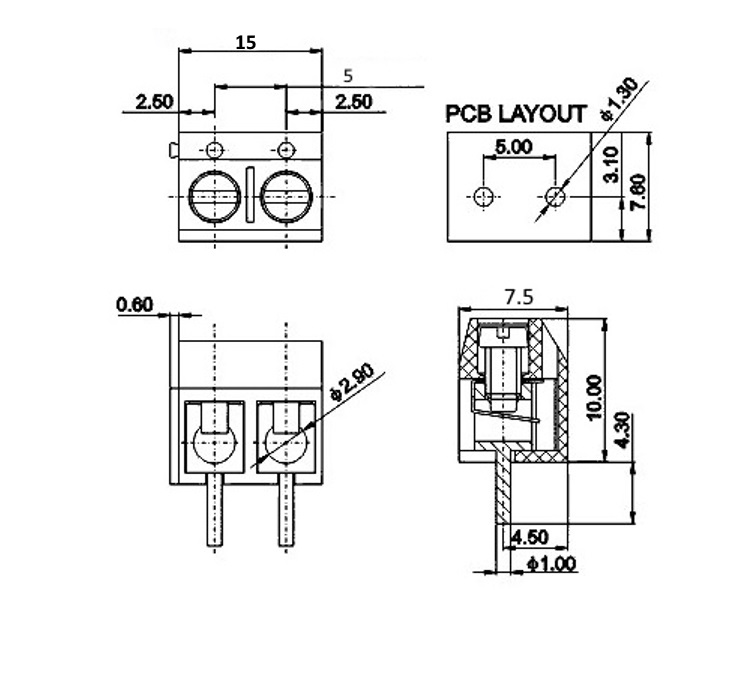

Габаритные размеры L*W*H 15х7,5х14,3 mm
Длина изолятора 15 mm
Ширина изолятора 7,5 mm
Высота изолятора 10 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии ED500/xxDS…, TB002-500…, DG301-5.0...
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
RG301-5.0-03P 15A(Ампер) 300V(Вольт) 3 контакта, шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI   (datasheet)

Функциональные аналоги

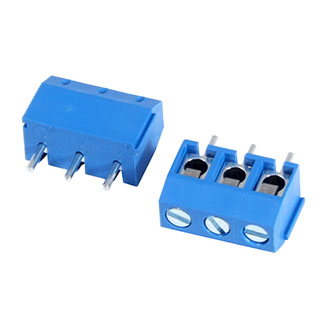

KLS2-301-5.00-03P-2S 15A(Ампер) 250V(Вольт) 3 контакта шаг 5mm 1 ряд контактов Клеммник винтовой, на плату KLS, фото
