DG129-7.5-02P-14-00Z(H) 20A(Ампер) 300V(Вольт) 2 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON (арт. ZQ-9660)

КИТАЙ
Артикул (ID): ZQ-9660
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 533289
На складе 120 шт
  • Цена от
    Включая НДС
     26.15 ₽
  • 1 шт 26.15 ₽
Количество
Быстрый заказ

DG129-7.5-02P-14-00Z(H) Клеммник винтовой, на плату. Структура условного обозначения DG129-7.5-02P-14-00Z(H): DG129-серия, 7.5-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный, 4-цвет(зелёный), 00Z(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 1,5 mm². Зажим типа торцевой контакт. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG129-7.5-02P-14-00Z(H) 20A(Ампер) 300V(Вольт) 2 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG129-7.5-02P-14-00Z(H) 20A(Amp) 300V(Volt) 2 contacts pitch 7.62mm, 1 row of contacts Screw terminal block, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG129
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,5 - 2,5 mm²
Сечение кабеля, AWG 26 - 12
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 7,5 mm

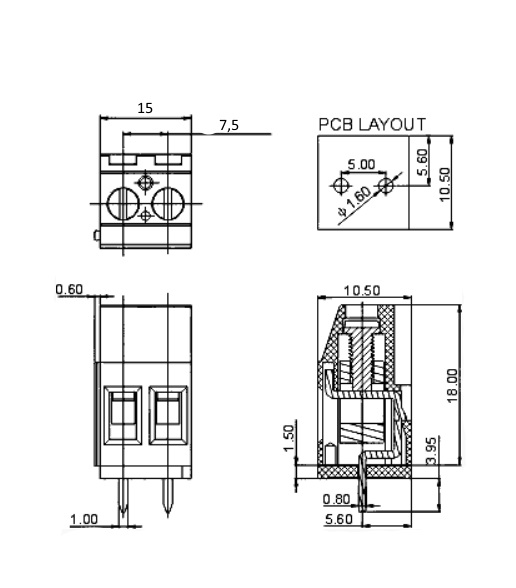

Габаритные размеры L*W*H 15х10,5х23,95 mm
Длина изолятора 15 mm
Ширина изолятора 10,5 mm
Высота изолятора 19,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии TB005-75…, 282861…, GMKDS 1,5/xx-7,5...
Другие наименования клеммы для печатной платы, винтовой клеммный блок, терминальный блок...

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG129-7.5-02P-14-00Z(H) 20A(Ампер) 300V(Вольт) 2 контакта шаг 7,62mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON   (datasheet)
