15EDGK-3.81-03P-14-00A(H) 8A(Ампер) 300V(Вольт) 3 контакта, шаг 3,81mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON.(арт. ZM-6789)

розетка прямая; 0,5 - 1,5 mm²; винт; 20020004-D…, TJ…3152000…, EC381V…, MC420-381…, 15EGTK-3.81…; клеммник штепсельный, клеммник 3 контакта гнездо, клеммная колодка...

15EDGK-3.81-03P-14-100A(H) Клеммник разъемный винтовой, на кабель (розетка прямая). Совместимость: вилки 03P 15EDGRC; 15EDGVC; 15EDGLC; 15EDGRC-LD; 15EDGRT; 15EDGVT; 15EDGRH; 15EDGVH; 15EDGKR с шагом 3.81. Структура условного обозначения 15EDGK-3.81-03P-14-100A(H): 15EDGK-серия, 3.81-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Клеммник разъемный – это электромонтажное изделие, используемое для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ.  Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 15EDGK-3.81-03P-14-00A(H) 8A(Ампер) 300V(Вольт) 3 контакта, шаг 3,81mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 2,5
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 15EDGK-3.81-03P-14-00A(H) 8A(Amp) 300V(Volt) 3 contacts, 3.81mm Terminal block, detachable screw, for cable, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 15EDGK
Типоконструкция розетка прямая
Сечение кабеля, мм² 0,5 - 1,5 mm²
Сечение кабеля, AWG 28 - 16
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов нижнее
Количество уровней 1
Метод монтажа механический на кабель
Метод монтажа электрический винт
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 3,81 mm

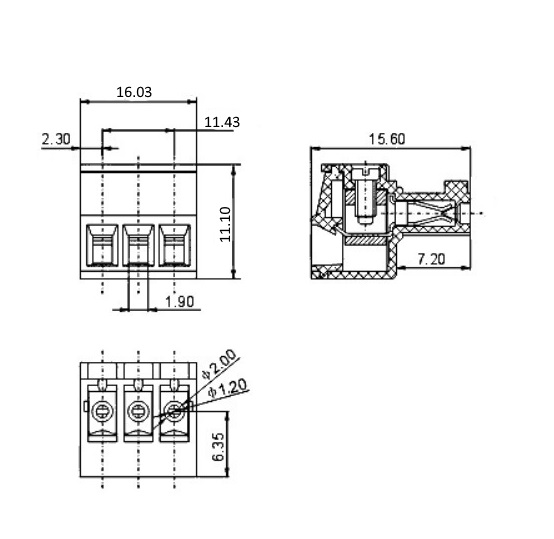

Габаритные размеры L*W*H 12,22x11,1x15,6 mm
Длина изолятора 12,22 mm
Ширина изолятора 11,1 mm
Высота изолятора 15,6 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 20020004-D…, TJ…3152000…, EC381V…, MC420-381…, 15EGTK-3.81…
Другие наименования клеммник штепсельный, клеммник 3 контакта гнездо, клеммная колодка...

Технические характеристики

Номинальный ток 8 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
