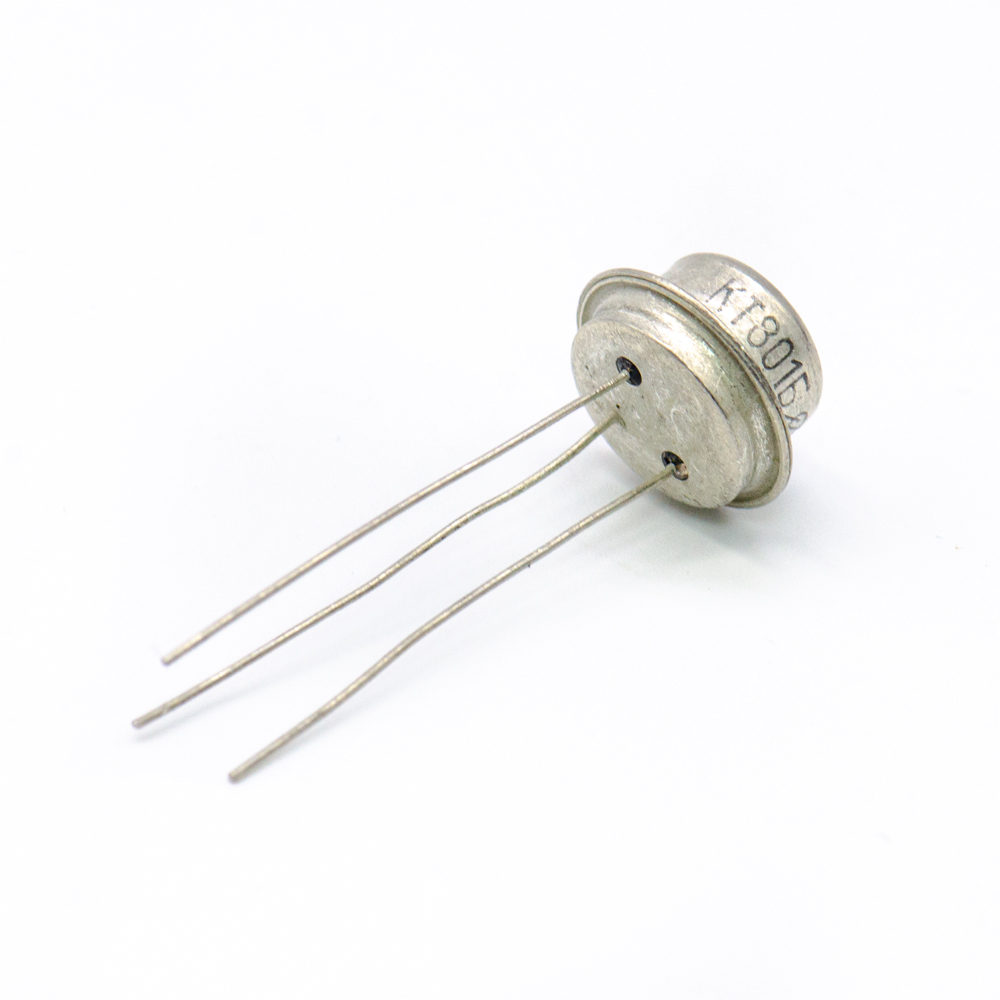

КТ801Б Транзистор ЩЫ3.365.001ТУ (арт. SN-6678)

СССР
Артикул (ID): SN-6678
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978-1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ЩЫ3.365.001ТУ
Подробная документация
ID: 243013
На складе 415 шт
  • Цена от
    Включая НДС
     95 ₽
  • 1 шт 113 ₽
  • от 5 шт 95 ₽
Количество
Быстрый заказ

Транзисторы КТ801Б кремниевые сплавно-диффузионные структуры n-p-n переключательные. Предназначены для применения в кадровой и строчной развертках, источниках вторичного электропитания. Используются для работы в радиотехнических и электронных устройствах общего назначения. Расшифровка маркировки КТ801Б: К - кремниевый транзистор категории качества «ОТК»; Т - биполярный транзистор;  8 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц; 01 - число, указывающее на порядковый номер разработки транзистора; Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КТ801Б Транзистор ЩЫ3.365.001ТУ
Торговая марка АО Элекс, Александров
Страна происхождения СССР
ТУ ЩЫ3.365.001ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 3,4
Дата выпуска 1978-1987
Наличие паспорта - этикетки нет
Транслитерация KT801B Transistor SCHY3.365.001TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Транзисторы
Функциональный тип биполярный
Типоразмер корпуса отечественный КТЮ-3-9
Типоразмер корпуса КТЮ-3-9
Фактическая маркировка КТ801Б
Габаритные размеры L*W*H 15х40,5 mm
Высота корпуса 8 mm
Тип вывода гибкий
Длина выводов 32 mm
Покрытие выводов или контактов Ni (никель)
Материал выводов, контактов латунь
Материал корпуса металлостеклянный
Метод монтажа в плату

Технические характеристики

Макс. обратный ток 10 mA
Макс. мощность рассеивания 5 W
Макс. допустимое напряжение эммитер-база Uэб 2,5 V
Макс. допустимое напряжение коллектор-эмиттер Uкэ 60 V
Макс. допустимый постоянный ток коллектора 2 A
Статический коэффициент передачи тока 30-150
Структура n-p-n

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
