КУ202Е Тиристор штыревой, УЖ3.362.034ТУ (арт. TO-1701)

Московский завод СТАРТ; пайка; в плату; " 1" - ОТК; диффузно-сплавный тиристор,управляемый кремниевый выпрямитель,переключатель с кремниевым управлением; -
СССР
Артикул (ID): TO-1701
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1980-1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УЖ3.362.034ТУ
Подробная документация
ID: 329913
На складе 183 шт
  • Цена от
    Включая НДС
     86 ₽
  • 1 шт 104 ₽
  • от 5 шт 93 ₽
  • от 50 шт 86 ₽
Количество
Быстрый заказ

Тиристоры кремниевые КУ202Е планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.   Используются  в схемах автоматики электронной аппаратуры общего назначения. Расшифровка маркировки незапираемого тиристора: КУ202Е К - кремниевый тиристор категории качества «ОТК»; У - триодные тиристоры; 2- незапираемый тиристор с максимально допустимым значением среднего тока в открытом состоянии от 0,3 до 10 А или максимально допустимым значением импульсного тока в открытом состоянии от 15 до 100 А; 02 - число, обозначающее порядковый номер разработки; Е - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КУ202Е Тиристор штыревой, УЖ3.362.034ТУ
Код ТНВЭД 8541300009
Торговая марка Московский завод СТАРТ
Страна изготовления СССР
Нормы и требования УЖ3.362.034ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 12
Наличие паспорта - этикетки нет
Транслитерация KU202E Pin thyristor, UZH3.362.034TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа тиристор маломощный
Функциональный тип триодный незапираемый
Серия тиристоров КУ202
Вид тиристора незапираемый
Конструкция тиристора диффузно-сплавные
Вид выводов жесткие
Количество выводов 2
Диаметр выводов 1,5 mm

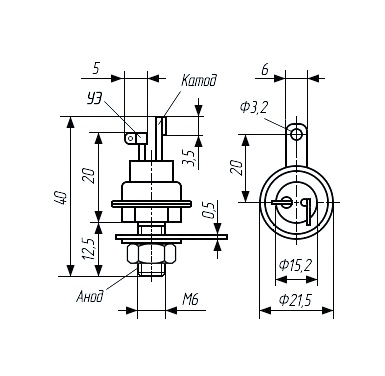

Габаритные размеры L*W*H 21,5х21,5х40 mm
Материал корпуса металлостеклянный
Покрытие корпуса без покрытия
Цвет корпуса серый
Диаметр корпуса 21,5 mm
Высота корпуса 13 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка КУ202Е
Рабочее положение любое
Другие наименования диффузно-сплавный тиристор,управляемый кремниевый выпрямитель,переключатель с кремниевым управлением

Технические характеристики

Постоянное обратное напряжение 100 V
Постоянное напряжение в закрытом состоянии 100 V
Импульсное напряжение в закрытом состоянии 100 V
Макс. повторяющийся импульсный ток в откр.сост. 30 A
Постоянный ток в закрытом сотоянии 4 mA
Импульсный ток в открытом состоянии 30 A
Напряжение в открытом состоянии 1,5 V
Импульсное напряжение в открытом состоянии 1,5 V
Постоянный отпирающий ток управления 200 mA
Постоянное отпирающее напряжение управления 7 V
Постоянное неотпирающее напряжение управления 0,2 V
Скорость нарастания напряжения в закр.сост. 5 V/µs
Время включения 50 µs
Время выключения 150 µs

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +85°C
КУ202Е Тиристор штыревой, УЖ3.362.034ТУ   (datasheet)
