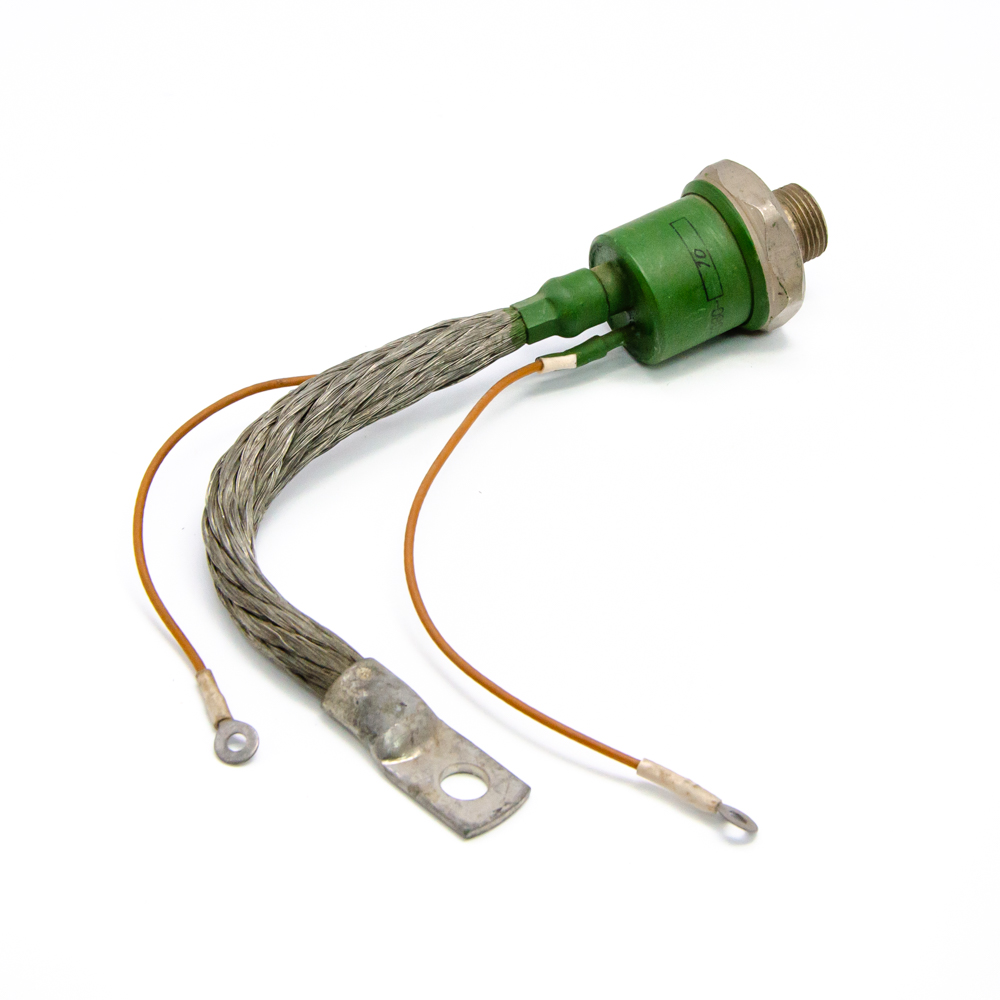

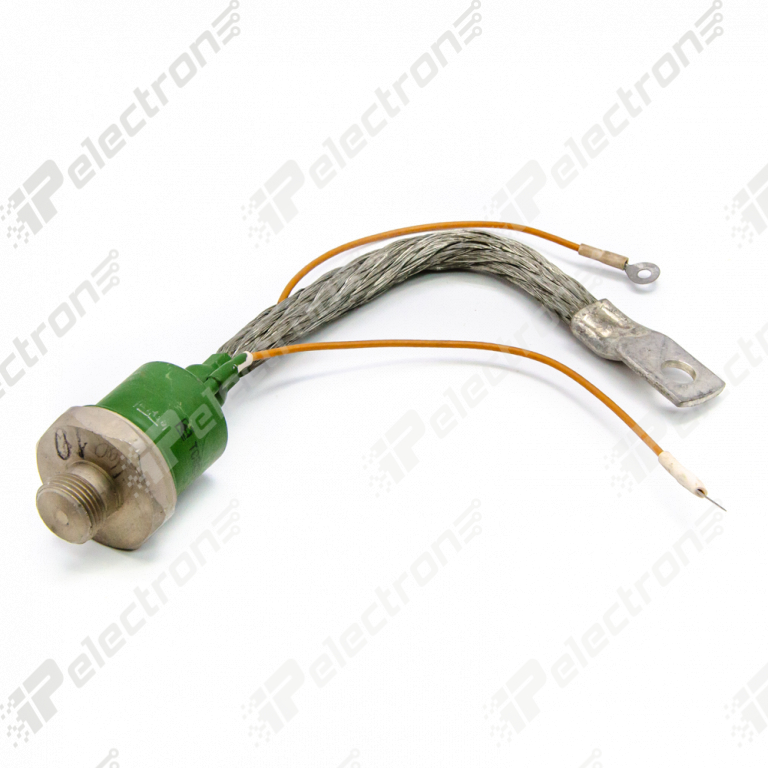

ТС80-10 80А 1000В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77(арт. TB-9154)

СССР
Артикул (ID): TB-9154
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1971-1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ16-729.071-77
Подробная документация
Аналоги и альтернативы
ID: 532487
На складе 4 шт
  • Цена от 490 ₽
  • 1 шт 490 ₽
Количество
Быстрый заказ

ТС80-10 Тиристор симметричный низкочастотный штыревого исполнения. Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок. ТС80-10: ТС - Тиристор симметричный. 80 - Максимально допустимый действующий ток - 80А. 10 - Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1000В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТС80-10 80А 1000В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77
Торговая марка ОАО Электровыпрямитель, Саранск
Страна происхождения СССР
ТУ ТУ16-729.071-77
Вид приемки i "1"- ОТК
Масса изделия, гр 388
Дата выпуска 1971-1984
Наличие паспорта - этикетки нет
Транслитерация TS80-10 80A 1000V Symmetrical Pin Thyristor M20, ST6, TU16-729.071-77
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Симисторы
Функциональный тип триодный симметричный
Конструктивное исполнение штыревой
Типоразмер корпуса ST6
Тип вывода гибкий
Фактическая маркировка ТС80-10

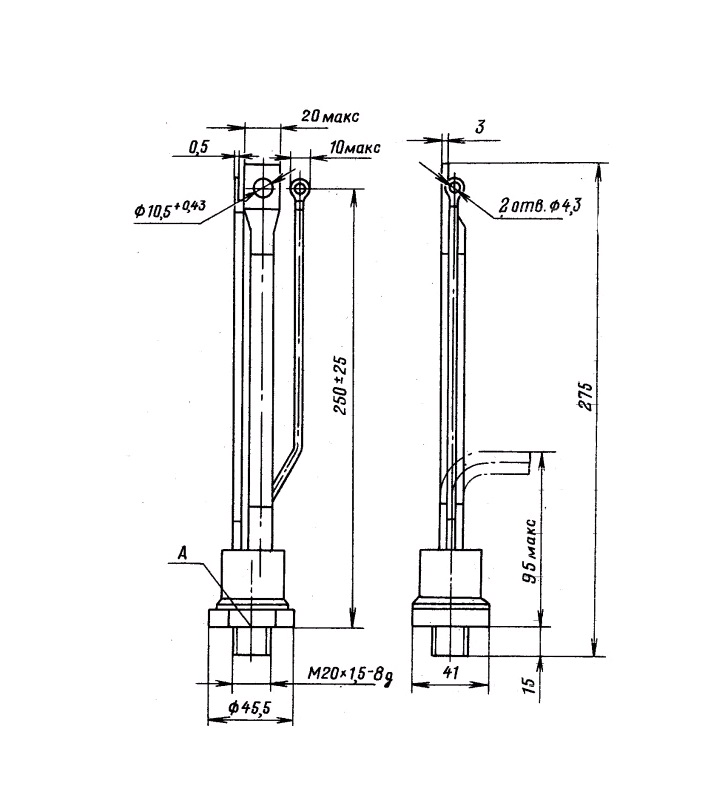

Габаритные размеры L*W*H 45,5х41х280 mm
Высота корпуса 40 mm
Длина корпуса 41 mm
Ширина корпуса 45,5 mm
Диаметр корпуса 45,5 mm
Длина выводов 225 mm
Метод монтажа В охладитель
Рабочее положение любое
Цвет изделия зеленый
Установочные размеры М20

Технические характеристики

Макс. импульсное обратное напряжение 1000 V
Повторяющееся импульсное обратное напр. в закрытом состоянии 1000 V
Повторяющееся импульсное обратное напряжение 1000 V
Макс. допустимый сред.ток в откр.сост. 80 A
Ток управления 400 mA
Отпирающее напряжение управления 5 V
Критическая скорость нарастания тока в откр. состоянии 70 A/μs
Время включения 20 µs
Время выключения 10 µs
Рекомендуемые охладители О171, О271, О371, О471, ОМ101

Условия эксплуатации

Интервал рабочих температур от -50 до +60°C
Кратность отгрузки 1
ТС80-10 80А 1000В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77   (datasheet)

Функциональные аналоги

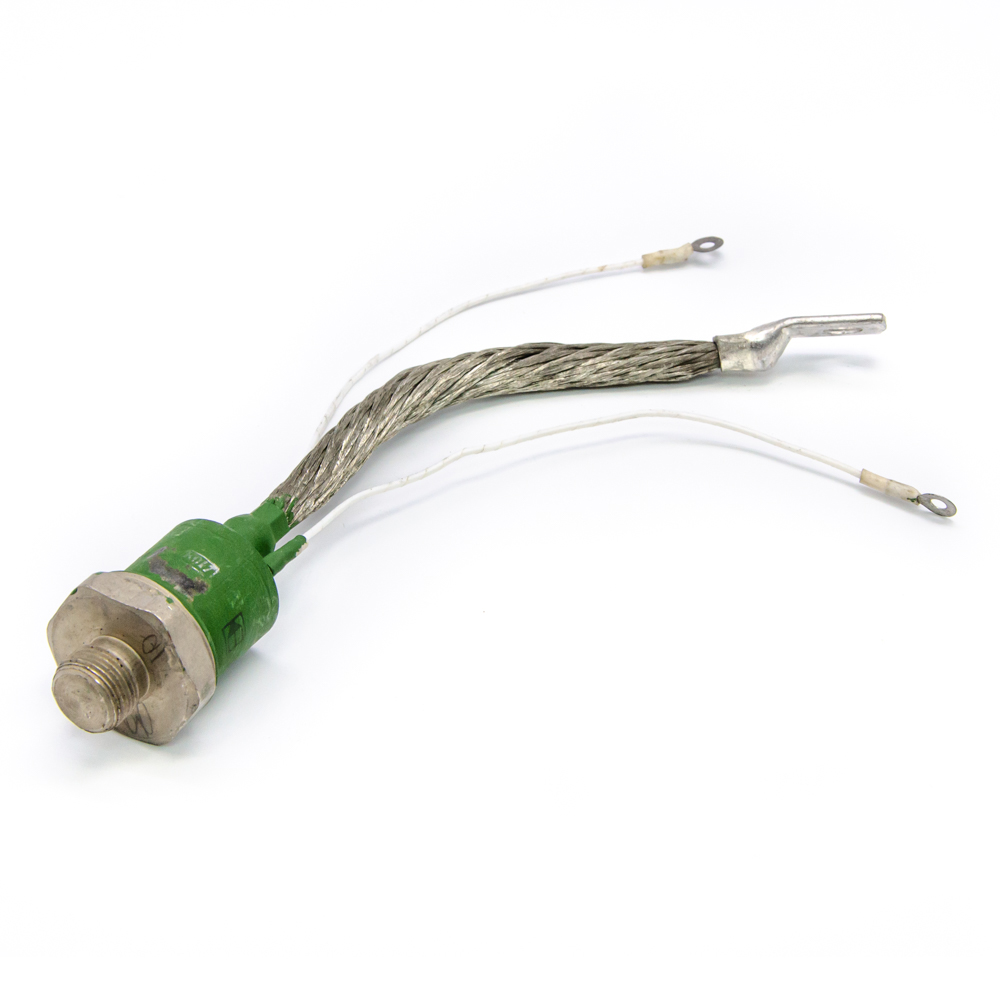

ТС125-10 125А 1000В Тиристор симметричный штыревой М20, ST6, ТУ16-729.071-77, фото
