ПЭ-20 20W(Ватт) 2,2k Ω(кОм)±5% Резистор постоянный (арт. TM-2319)

" 1" - ОТК; Завод «ВИТОК», аул Хабез, Карачаево-Черкесия; радиальное; ОЖ0.467.574 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TM-2319
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.574 ТУ
Подробная документация
Аналоги и альтернативы
ID: 284270
На складе 9 шт
  • Цена от
    Включая НДС
     250 ₽
  • 1 шт 290 ₽
  • от 5 шт 250 ₽
Количество
Быстрый заказ

ПЭ-20 20W(Ватт) 2,2kΩ(кОм)±5% Резистор постоянный, проволочный, эмалированные, трубчатые. Структура условного обозначения: ПЭ – тип резистора (П – проволочный, Э – эмалированный); 20 - номинальная мощность: 20W(Ватт); 2,2kΩ – номинальное сопротивление (кОм), ±5% - допустимое отклонение сопротивления от номинального. Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭ-20 20W(Ватт) 2,2k Ω(кОм)±5% Резистор постоянный
Торговая марка Завод «ВИТОК», аул Хабез, Карачаево-Черкесия
Страна изготовления СССР
Нормы и требования ОЖ0.467.574 ТУ, ГОСТ 2825-67
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 19
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PE-20 20W(Watt) 2,2kΩ(kOhm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭ

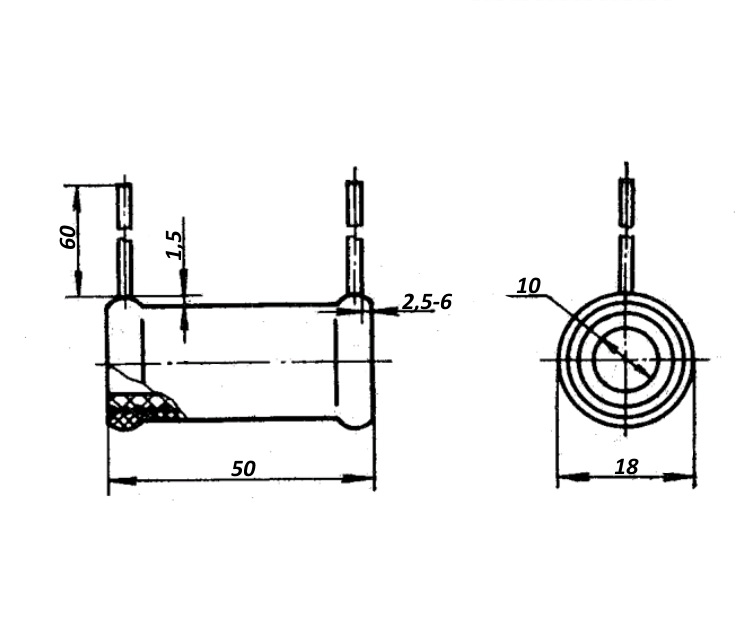

Габаритные размеры L*W*H 50х18х18 mm
Длина корпуса 50 mm
Диаметр корпуса 18 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов проволочные
Материал выводов Cu (медь)
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 45 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка ПЭ-20 2,2кОм±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 2,2 kΩ
Пределы номинального сопротивления 2,4 Ω - 5,1 kΩ
Номинальная мощность 20 W
Рабочее напряжение, max 2000 VDC; 1400 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 2,5 MΩ
- диапазон частот 5-80 Hz
- амплитуда ускорения 6 g
- ударное ускорение 12 g
- ударное ускорение 12 g

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Минимальная наработка 3000 час.
Минимальный срок сохраняемости, лет 5
Климатическое исполнениеi УХЛ
Относительная влажность 80% при температуре 25°С
Атмосферное давление 33-780 мм рт.ст.
ПЭ-20 20W(Ватт) 2,2k Ω(кОм)±5% Резистор постоянный   (datasheet)

Полные аналоги

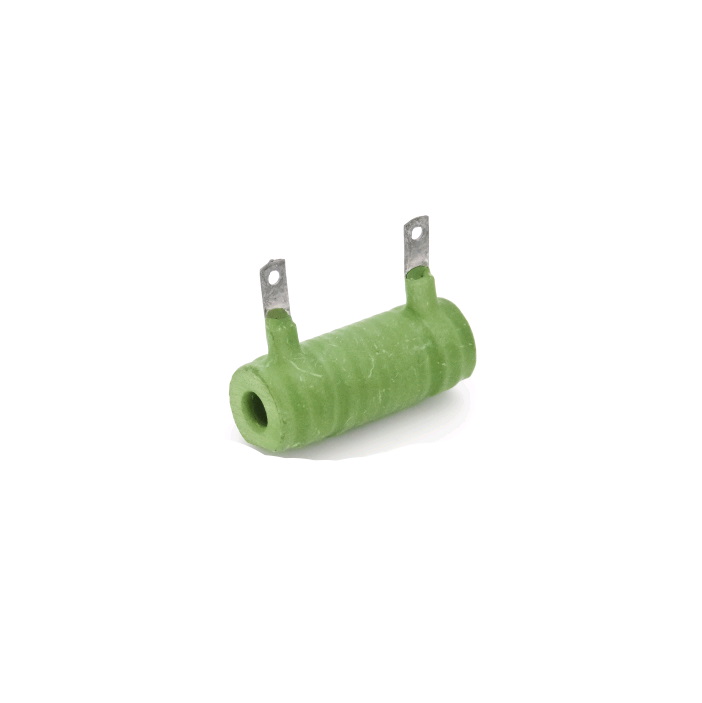

С5-35В 20Вт 2,2кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 20Вт 2,2кОм±5% ОАО "Алагирский Завод Сопротивления"
С5-35 20Вт 2,2кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 20Вт 2,2кОм±5% ОАО "Алагирский Завод Сопротивления"

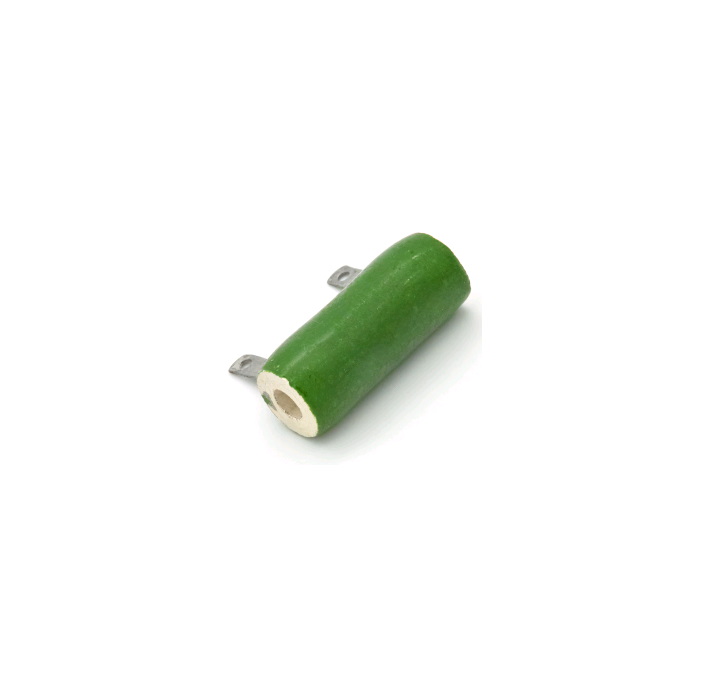

ПЭВ-20Вт 2,2кОм±5% АО "Кермет", фото
ПЭВ-20Вт 2,2кОм±5% АО "Кермет"

Функциональные аналоги

С5-35В 20Вт 2,2кОм±10% АО "Кермет", фото
С5-35В 20Вт 2,2кОм±10% АО "Кермет"
ПЭВ-20Вт 2,2кОм±10% ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-20Вт 2,2кОм±10% ОАО "Алагирский Завод Сопротивления"
DVR 20W 2K2J HKFC Industrial, фото
DVR 20W 2K2J HKFC Industrial
SQZ20AJB-2K2 Yageo, фото
SQZ20AJB-2K2 Yageo

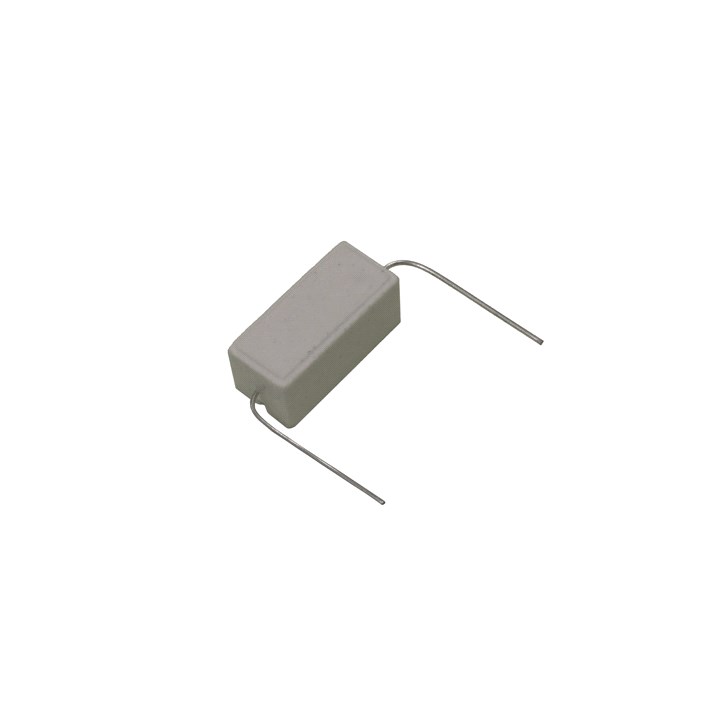

RX27-1 20W 2K2J XIN HUA, фото
RX27-1 20W 2K2J XIN HUA

Возможные аналоги

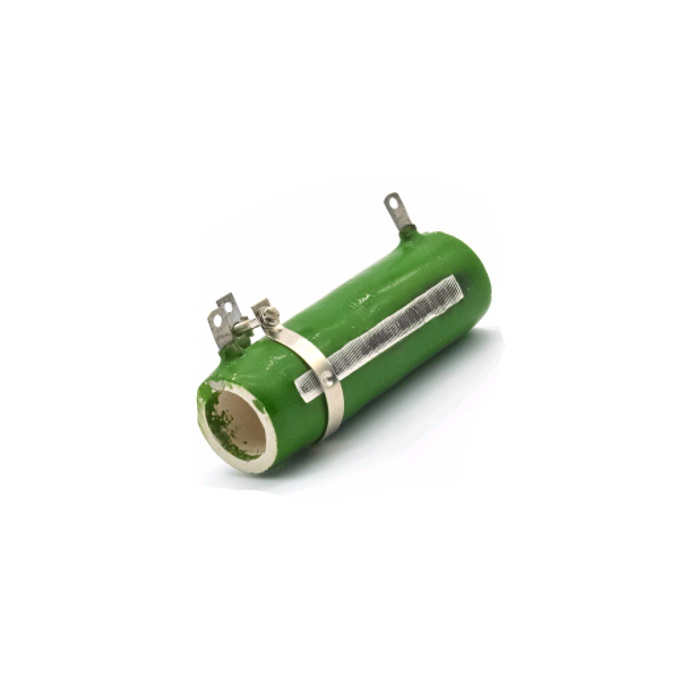

ПЭВР-20Вт 2,2кОм±5% АО "Кермет", фото
ПЭВР-20Вт 2,2кОм±5% АО "Кермет"

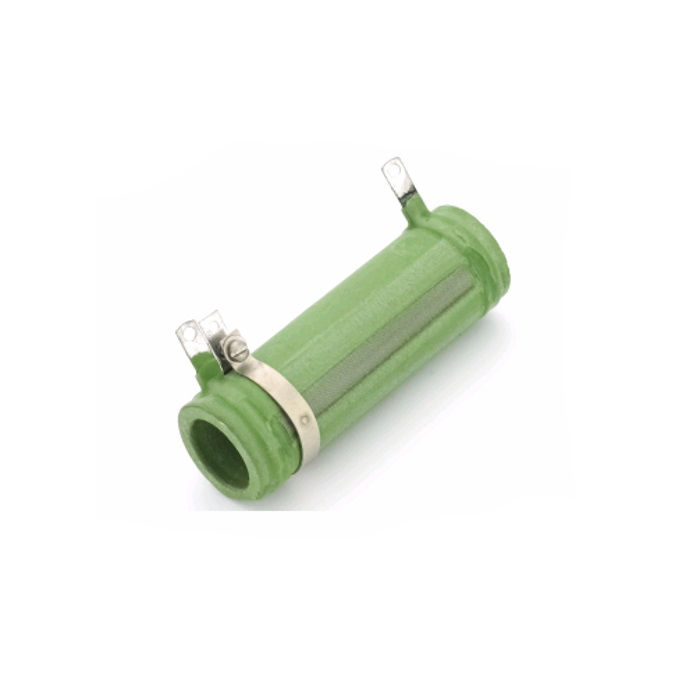

С5-36В 20Вт 2,2кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-36В 20Вт 2,2кОм±5% ОАО "Алагирский Завод Сопротивления"

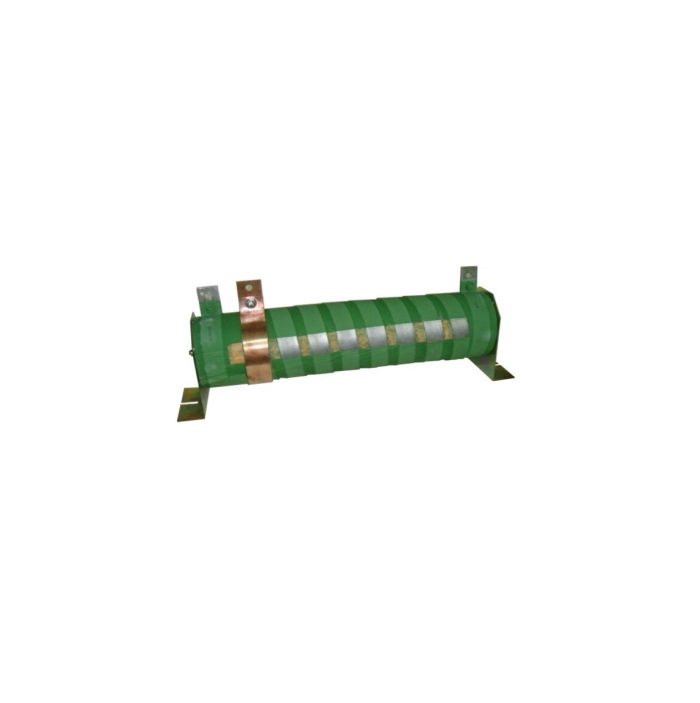

DSR-F 20W 2K2J KFC Industrial, фото
DSR-F 20W 2K2J KFC Industrial

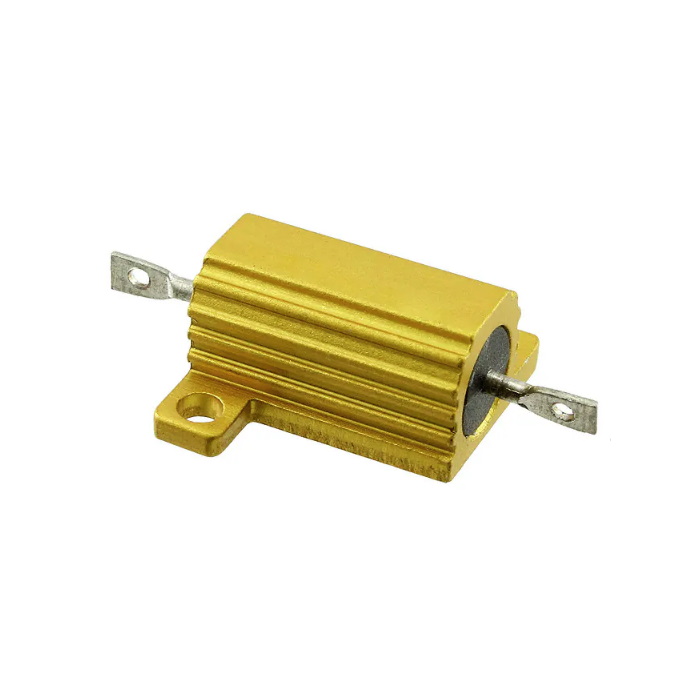

AH 20W 2K2J XIN HUA, фото
AH 20W 2K2J XIN HUA

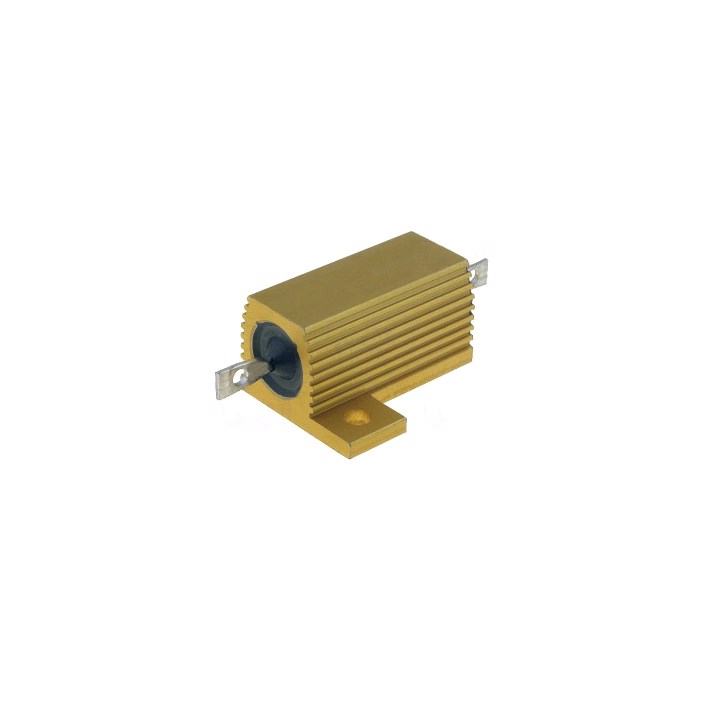

RX24 20W 2K2J RUICHI, фото
RX24 20W 2K2J RUICHI
