Скидка на  Вентиляторы
-20%

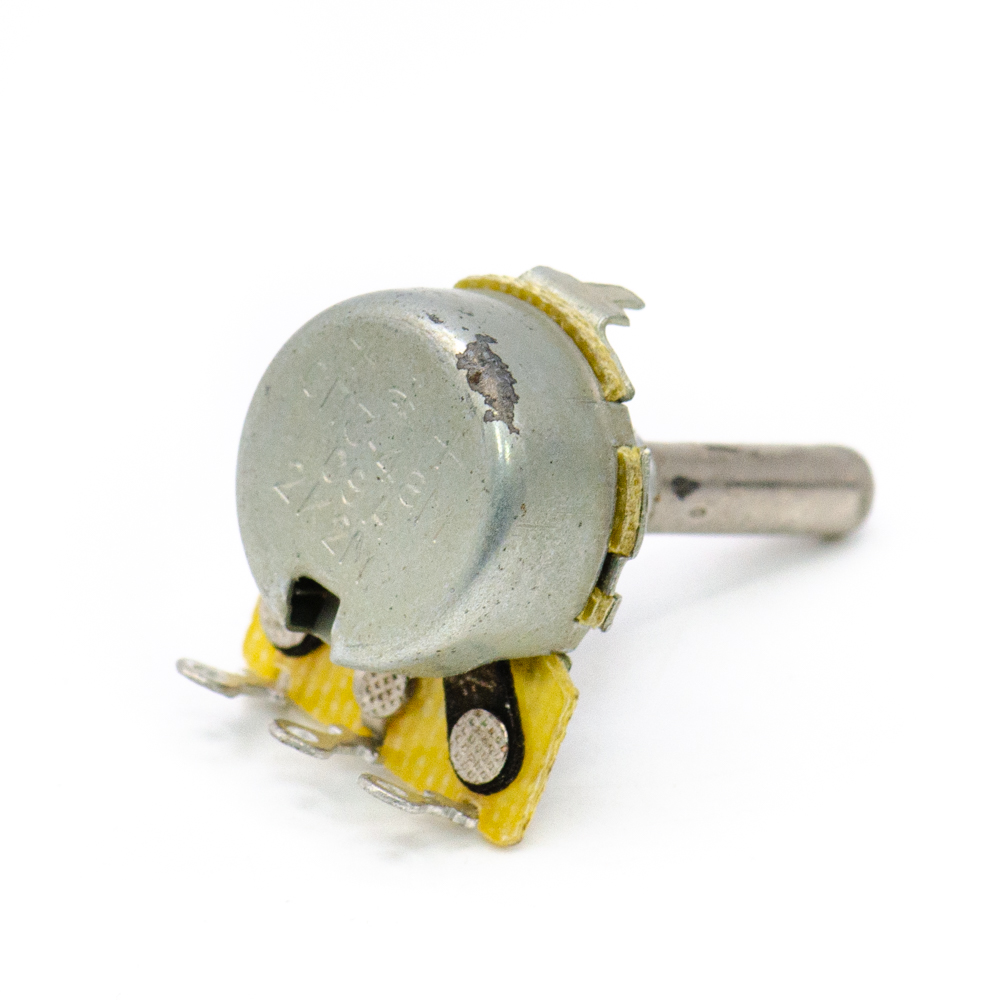

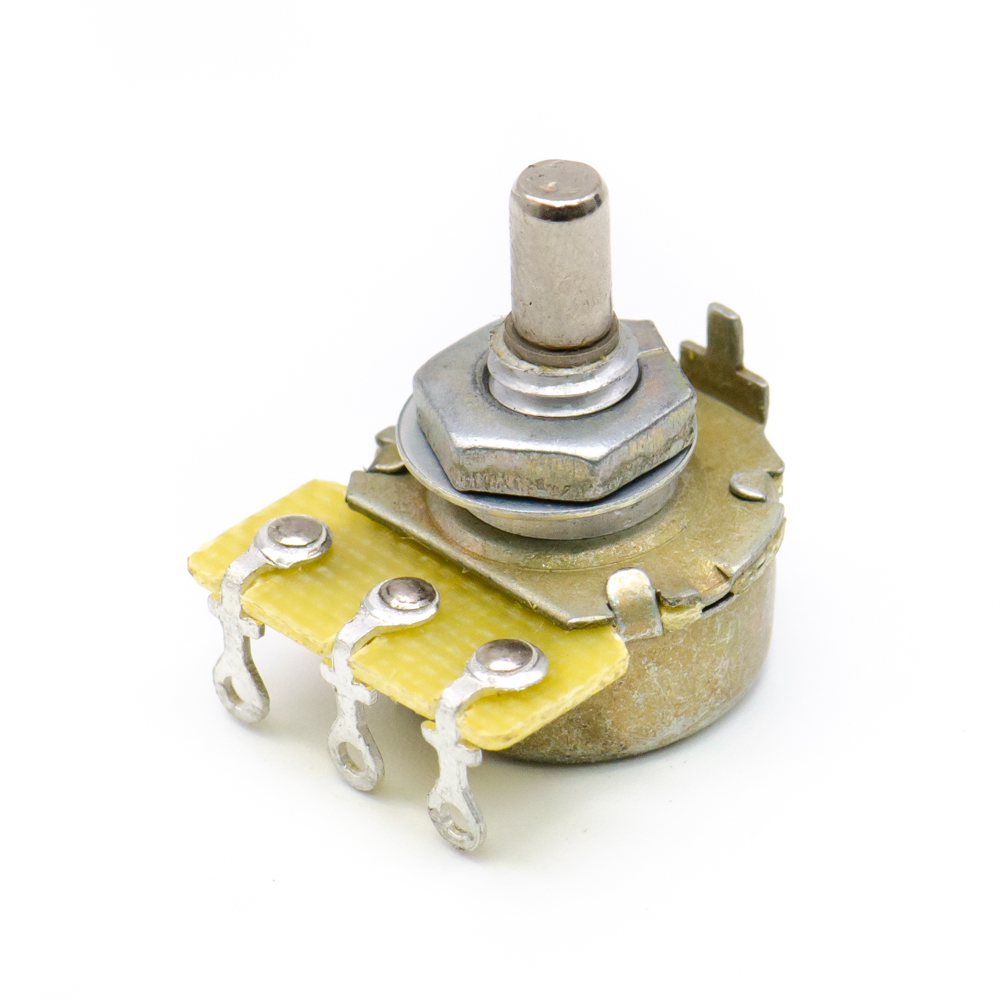

СП3-4аМ 0,25W(Ватт) 2,2kΩ(кОм)±20%-А ВС3-20 прямая лыска Резистор переменный (потенциометр)(арт. TN-3450)

ПО Омега, Унеча, Брянская обл.; ОЖО 468.404 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): TN-3450
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1975-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
Подробная документация
Аналоги и альтернативы
ID: 230654
На складе 11175 шт
  • Цена от 21 ₽
  • 1 шт 25 ₽
  • от 10 шт 23 ₽
  • от 50 шт 22 ₽
  • от 100 шт 21 ₽
Количество
Быстрый заказ

СП3-4аМ 0,25Вт 2,2кОм±20%-А ВС-3-20 Резистор переменный (потенциометр), непроволочный, регулировочный лакопленочный композиционный. Одинарный, однооборотный с круговым перемещением подвижной системы. Структура условного обозначения: СП3-4М - Серия резистора; а – одинарный для навесного монтажа; 0,25Вт – мощность резистора; 2,2кОм – номинальное сопротивление; ±20% - допустимое отклонение; А – линейная функциональная характеристика; ВС-3 – вид вала (сплошной с прямой лыской); 20 – длина вала (выступающей части) мм. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-4аМ 0,25W(Ватт) 2,2kΩ(кОм)±20%-А ВС3-20 прямая лыска Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
Нормы и требования ОЖО 468.404 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 5,9
Транслитерация SP3-4aM 0,25W 2,2kΩ±20%
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-4
Функциональная характеристика А - линейная
Фактическая маркировка СП3-4аМ А 2К2М
Габаритные размеры L*W*H 22х17,8х30,5 mm
Диаметр корпуса 16 mm
Высота корпуса 8,6 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 100Ω до 4,7MΩ
Вид вала i ВС-3-20 (прямая лыска)
Материал выводов латунь
Материал корпуса металл
Установочные размеры крепежное отверстие d = 6,2 mm
Вид выводов лепесток
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 6 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики одинарный
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 4 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 2,2 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,25 W
Макс. или предельное рабочее напряжение 150 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 270°

Условия эксплуатации

Минимальная наработка 15 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 400 мм рт.ст.
Минимальный срок сохраняемости, лет 15
СП3-4аМ 0,25W(Ватт) 2,2kΩ(кОм)±20%-А ВС3-20 прямая лыска Резистор переменный (потенциометр)
