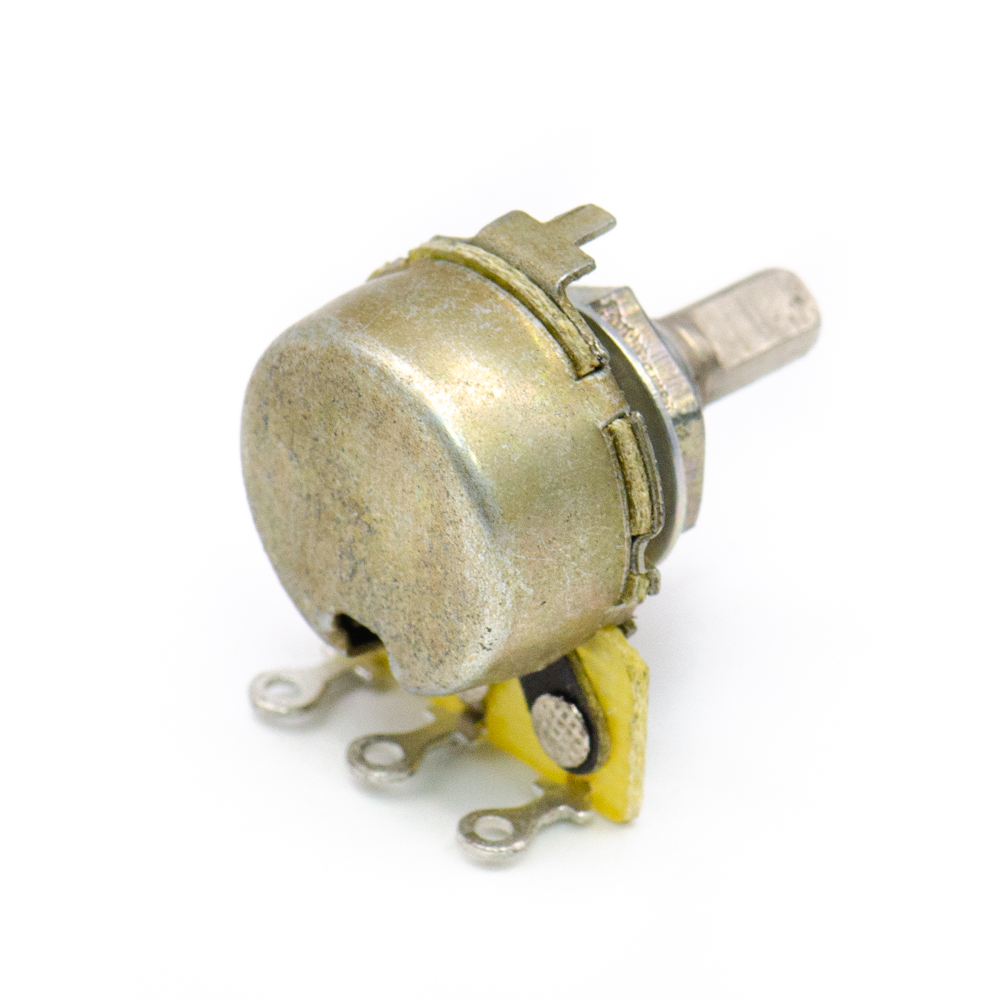

СП3-4аМ 0,25W(Ватт) 10kΩ(кОм)±20%-А, ВС3-12,5 прямая лыска Резистор переменный (потенциометр) (арт. TN-3449)

АО ПМЗР. Москва; ОЖ0.468.404 ТУ; А - линейная; однооборотный; на панель
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Резистор СП3-4аМ 0,25 Вт 10 кОм±20% переменный, непроволочный, регулировочный лакопленочный композиционный. Одинарный без выключателя, однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО ПМЗР. Москва
Страна происхождения
Нормы и требования ОЖ0.468.404 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 7,6
Транслитерация SP3-4aM 0,25W 10kΩ±20%
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi не указана

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-4
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический одинарный
Габаритные размеры L*W*H 24х23х23 mm
Диаметр корпуса 16 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 12,5 mm
Пределы номинального сопротивления от 100Ω до 4,7MΩ
Вид вала i ВС-3-12,5 (прямая лыска)
Материал выводов латунь
Материал корпуса металл
Установочные размеры 6 mm
Вид выводов лепесток
Покрытие выводов серебро (Ag)
Количество выводов 3
Шаг выводов 6 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики одинарный
Статус изделия В настоящее время выпускает ОАО "Омега" Унеча
Состояние товара с хранения
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 4 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 10 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,25 W
Макс. или предельное рабочее напряжение 150 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 270°

Условия эксплуатации

Минимальная наработка 15 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 400 мм рт.ст.
Статус изделия В настоящее время выпускает ОАО "Омега" Унеча
Степень защиты IPi -
Минимальный срок сохраняемости, лет 12

Полные аналоги

СП3-4аМ 0,25Вт 10кОм±20%-А ВС-3-12,5 Самаркандский завод "Гелион", фото
СП3-4аМ 0,25Вт 10кОм±20%-А ВС-3-12,5 Самаркандский завод "Гелион"
СП3-4аМ 0,25Вт 10кОм±20%-А ВС-3-12,5 ОАО "Омега" , фото
СП3-4аМ 0,25Вт 10кОм±20%-А ВС-3-12,5 ОАО "Омега"
R1620 10K L-12.5 F Song Huei, фото
R1620 10K L-12.5 F Song Huei

Функциональные аналоги

Возможные аналоги
