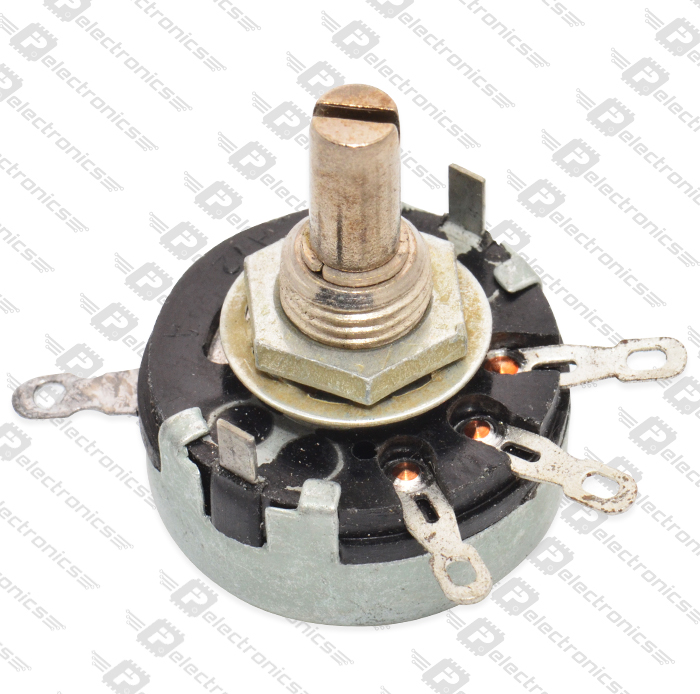

СП-1(I) 1W(Ватт) 22kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), "1" (арт. TN-6513)

ПО Омега, Унеча, Брянская обл.; ГОСТ 5574-73; А - линейная; однооборотный; на панель
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

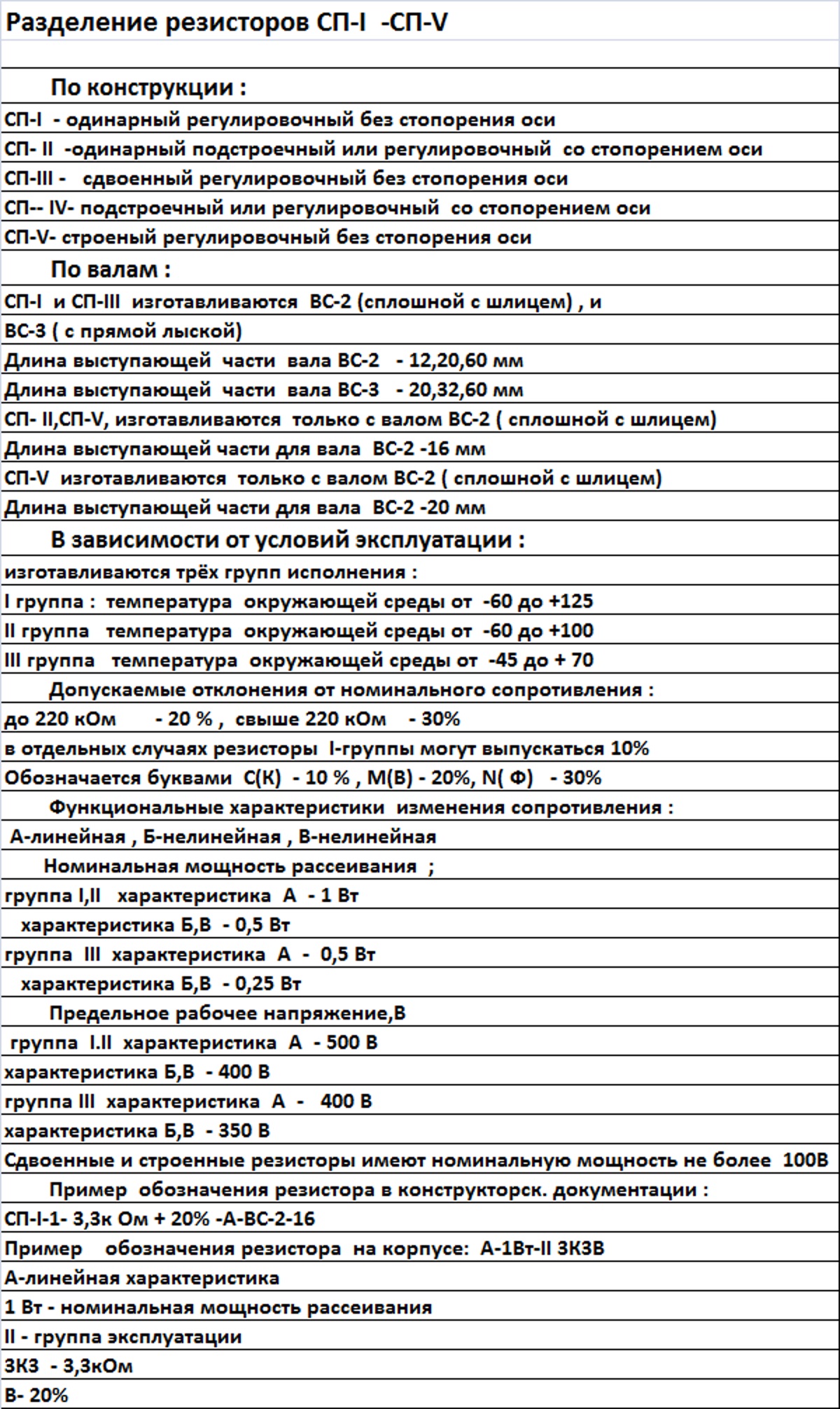

СП-1(I) 1Вт 22кОм±20%-А, ВС2-20 Резистор переменный (потенциометр), непроволочный, регулировочный, цилиндричекий, одинарный, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. СП-1(I) - одинарный, регулировочный без стопорения оси. Номинальная мощность 1 W. Номинальное сопротивление 22 kΩ. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-20: вал 20 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения
ГОСТ ГОСТ 5574-73
Нормы и требования ГОСТ 5574-73
Вид приемки i "1"- ОТК
Масса изделия, гр 22,36
Транслитерация SP-1 ( I ) 1W 22kΩ ±20%- A, VS2-20
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-1
Функциональная характеристика А - линейная
Фактическая маркировка СП-I А-1вт-II 22КМ
Габаритные размеры L*W*H 29х42x35 mm
Диаметр корпуса 29 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный, импульсный
Цвет изделия серый
Вид вала i ВС-3-20 (прямая лыска)
Материал выводов медь
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Статус изделия В настоящее время выпускает ОАО "Омега" Унеча
Состояние товара с хранения
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 22 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 30 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +125°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 1,3 Pa
Диапазон частот 2000
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время выпускает ОАО "Омега" Унеча
Примечание с крепежом
Степень защиты IPi -
Минимальный срок сохраняемости, лет 12

Полные аналоги

Функциональные аналоги

Возможные аналоги
