ВА47-100 3Р 63А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель (арт. ZP-7131) купить в интернет-магазине «Ай-Пи Электрон» с доставкой по России, цены, фото, характеристики

ВА47-100 3Р 63А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель фото

TDM Electric

Артикул (ID): ZP-7131

Срок отгрузки со склада 5-7 рабочих дней
Дата выпуска дата не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "1"- ОТК
ТУ ТУ 27.12.22−002−30825695−2017
ГОСТ ГОСТ Р 50345-2010

Подробная документация

Аналоги и альтернативы

ID: 482302

На складе 2 шт

Цена от 3101.37 ₽
1 шт 3101.37 ₽

Количество

Быстрый заказ

ВА47-100 3P 63A(Ампер) 230VAC(Вольт) 10кА х-ка D Автомат защиты цепи от сверхтоков бытового и аналогичного назначения. Структура условного обозначения: ВА 47-100 - Серия автоматических выключателей; 3Р - количество полюсов; 63А – ток; 10кА - отключающая способность; характеристика D - время-токовая характеристика. Коммутационное положение выключателя указывается положением его ручки и состоянием цветов индикатора: – включенное положение – знаком «I» – индикатор красного цвета; – отключенное положение - знаком «О» – индикатор зеленого цвета. Отключение выключателя при перегрузках, коротких замыканиях происходит независимо от того, удерживается ли ручка во включенном положении или нет. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	ВА47-100 3Р 63А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель
Торговая марка	TDM Electric
Страна изготовления	РОССИЯ
Дата изготовленияi	дата не указана
Нормы и требования	ТУ 27.12.22−002−30825695−2017; ГОСТ Р 50345-2010
Вид приемки i	"1"- ОТК
Масса изделия, гр	517
Наличие паспорта - этикетки	есть
Транслитерация	VA47-100 3P 63V(Ampere) 230V(Volt) 10kA x-ka D Automatic switch
Вид упаковки	картонная коробка (1шт)
Состояние упаковки	заводская

Функциональная группа	Устройства защиты
Функциональный тип	автоматические выключатели
Серия автоматических выключателей	ВА47-100
Число полюсов	трехполюсный
Количество положений	2
Наличие фиксации	есть
Режим работы	длительный
Наличие перезапуска	автомат
Наличие защиты от сверхтоков в полюсах	во всех полюсах
Наличие индикации (цвет)	красный - включено, зелёный - выключено
Вид толкателя	рукоятка
Материал ручки(кнопки)-толкателя	термопластик
Материал корпуса	термопластик

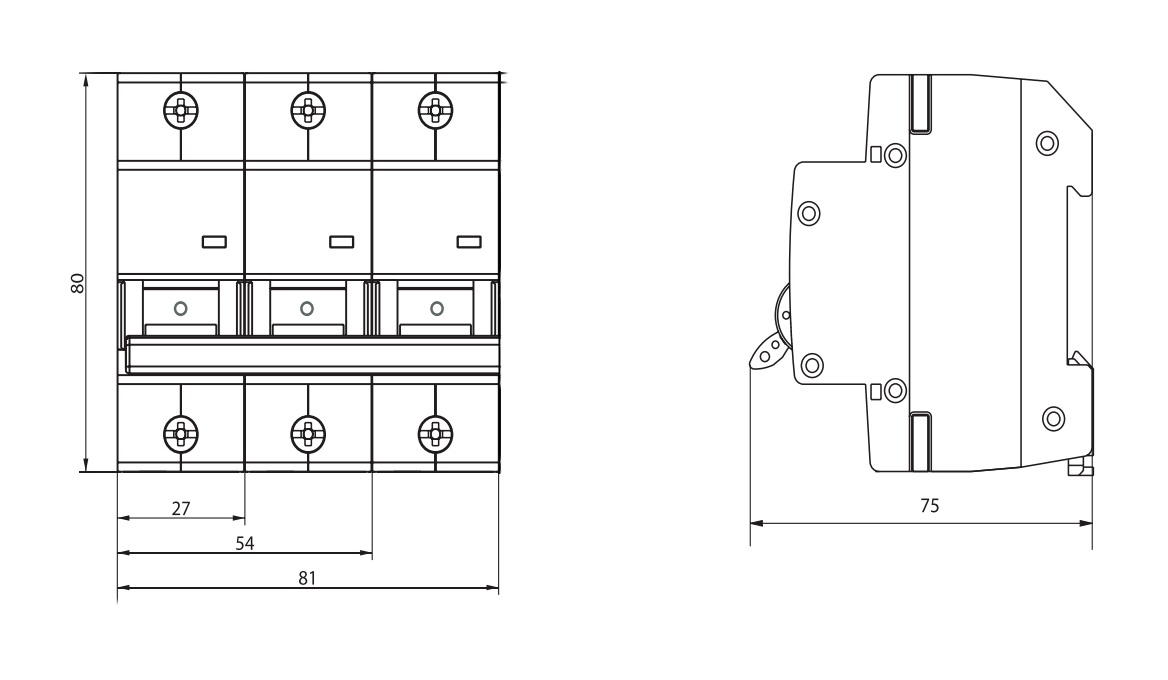

Габаритные размеры LWH	81х75х80 mm
Длина корпуса	81 mm
Ширина корпуса	75 mm
Высота корпуса	80 mm
Метод монтажа механический	на DIN-рейку шириной 35 mm
Метод монтажа электрический	винт
Цвет корпуса	белый
Материал выводов	латунь
Вид выводов	винтовые
Количество выводов	6
Расстояние между выводами	63 mm
Установочные размеры	35 mm
Рабочее положение	вертикальное с возможным отклонением на 90°
Фактическая маркировка	ВА47-100 10000 3 D63

Номинальный ток	63 A
Номинальное напряжение	230/400 V
Отключающая способность	10 kA
Тип расцепления	D
Характеристика срабатывания - кривая тока:	D - от 10In до 14In включительно
Тип расцепителя	электромагнитный расцепитель "D"; тепловой;
Номинальная частота	50 Hz
Род тока	однофазный переменный
Сечение кабеля, мм²	max 35 mm² (алюминий или медь)
Время срабатывания теплового расцепителя	>=60min (71,19A); <60min (91,35A); 1s (160,65A)
Время срабатывания электромагнитного расцепителя	<0,1s (630-882A)
Ток срабатывания теплового расцепителя	71,19A (>=60min); 91,35A (<60min); 160,65A(1s)
Ток срабатывания электромагнитного расцепителя	630-882A (<0,1s)
Номинальное напряжение (пост. ток)	60 V (на один полюс)
Класс токоограничения	3A

Степень защиты IPi	IP20
Ресурс	20 000 циклов
Климатическое исполнениеi	УХЛ4
Интервал рабочих температур	от -40 до +50°С
Относительная влажность	80% при температуре 25°С
Минимальный срок сохраняемости, лет	8

ВА47-100 3Р 63А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель(арт. ZP-7131)

Описание

Документы

Аналоги и другие наименования

Отзывы

Общая информация

Основные параметры

Технические характеристики

Условия эксплуатации

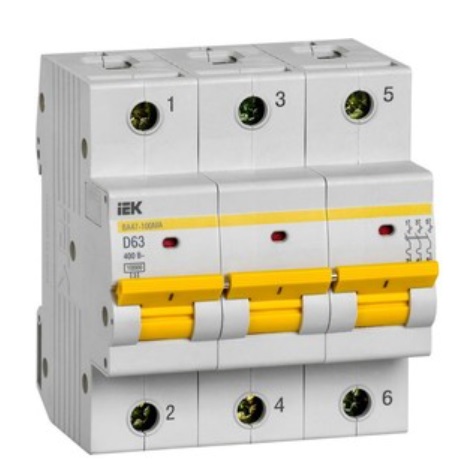

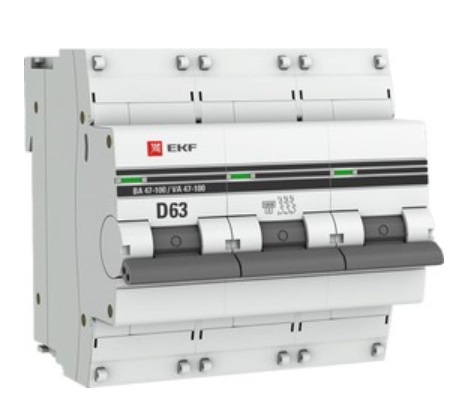

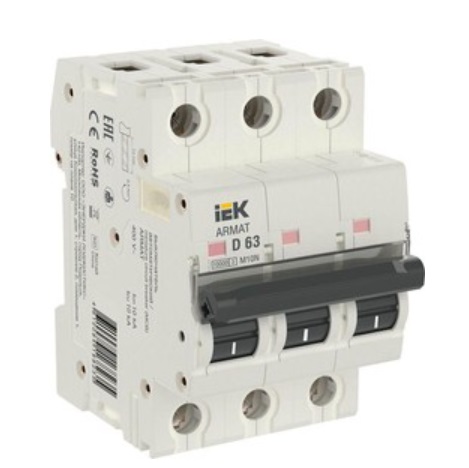

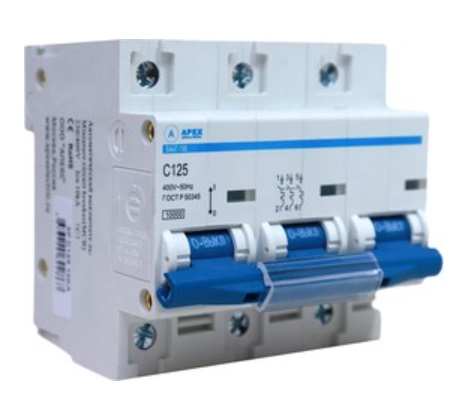

Функциональные аналоги

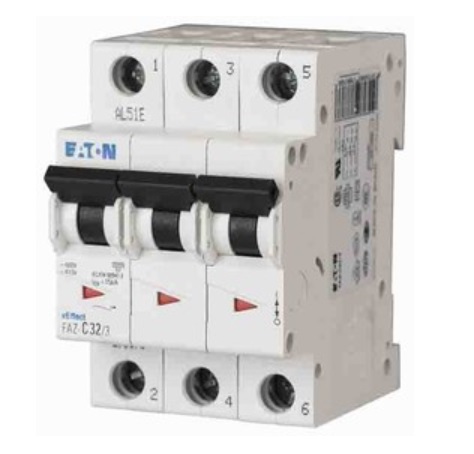

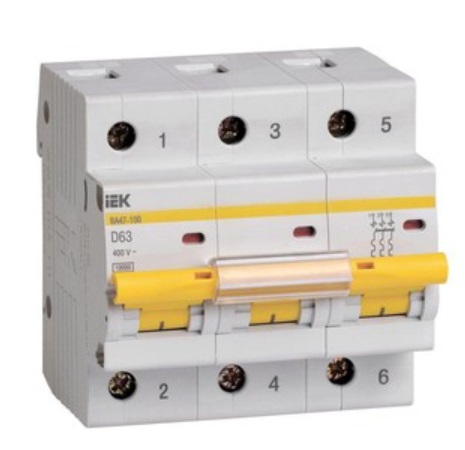

Возможные аналоги
