4ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 6mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.(арт. KP-9837)

No name USSR; " 1" - ОТК; пайка; клеммная колодка, клеммная плата; 3ПМ..., 3ПС…, ПС...
СССР
Артикул (ID): KP-9837
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 500455
На складе 986 шт
  • Цена от
    55.00 ₽
    44.00 ₽
  • Скидка -20%
  • 1 шт 48.00 ₽
    60 ₽
  • от 50 шт 44.00 ₽
    55 ₽
Количество
Быстрый заказ

4ПC4-6 12 контактов - Плата соединительная, карболит. Структура условного обозначения:  4 - конструктивное исполнение (исполнение 1 - не указывается); ПС - обозначение типа: ПС - плата соединительная; 4 - цифра, определяющая на типоразмер платы; 6 - число, указывающая на количество пар контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 4ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 6mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 2,71
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 4PX4-6 6 pairs, 2 rows, 12 contacts, 6mm pitch, 5A(Ampere) 250V(Volt) Connecting board, carbonite GOST 28821-90.
Вид упаковки картонная коробка
Состояние упаковки заводская

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 4ПС4
Способ подключения проводов пайка
Вид контактов лепесток
Количество контактов 12
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 6
Количество рядов контактов 2
Шаг контактов в ряду 6,0 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 2,4 mm

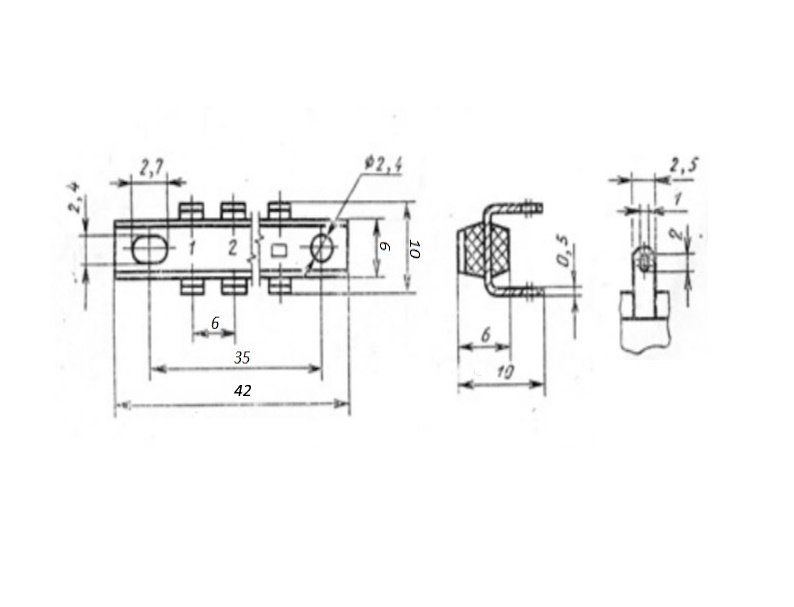

Установочные размеры 35 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 42х10х10 mm
Длина корпуса 42 mm
Ширина корпуса 6 mm
Цвет платы коричневый
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 4ПС4-6
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В
4ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 6mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.   (datasheet)

Возможные аналоги

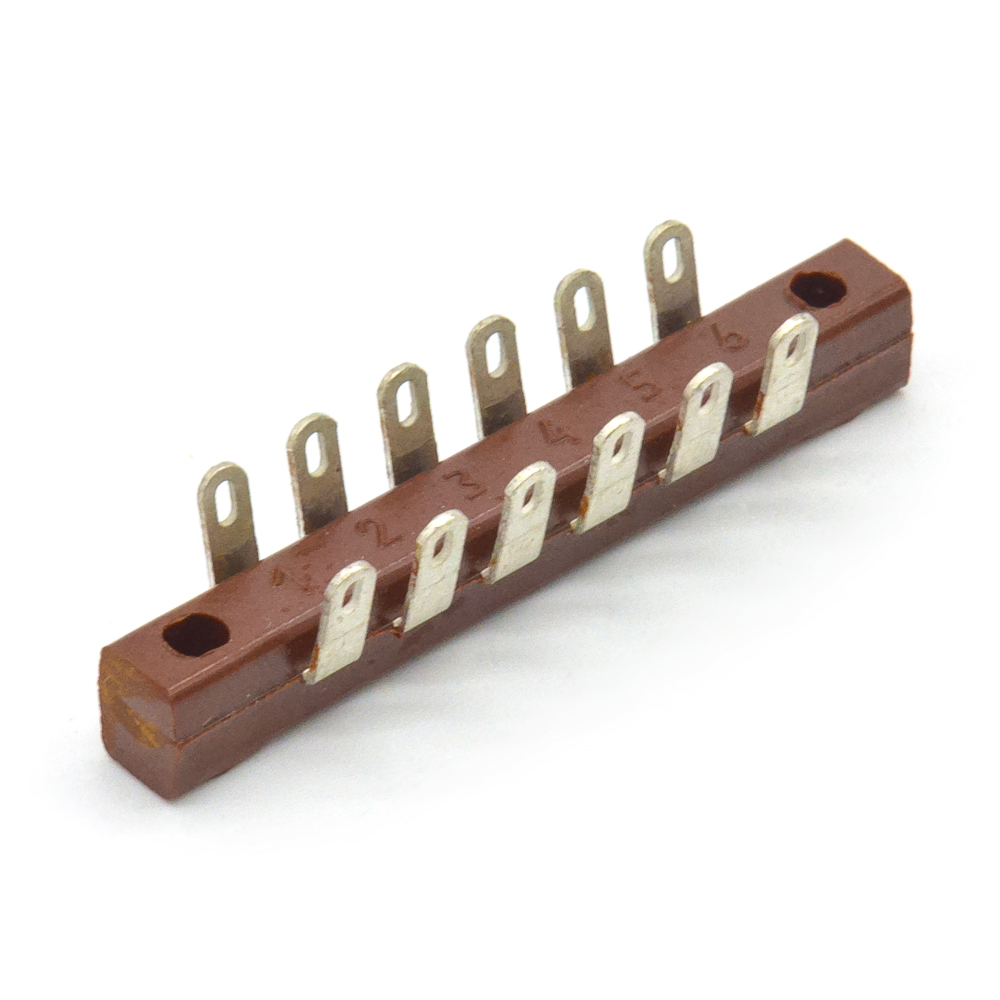

3ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): TC-1826
3ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90

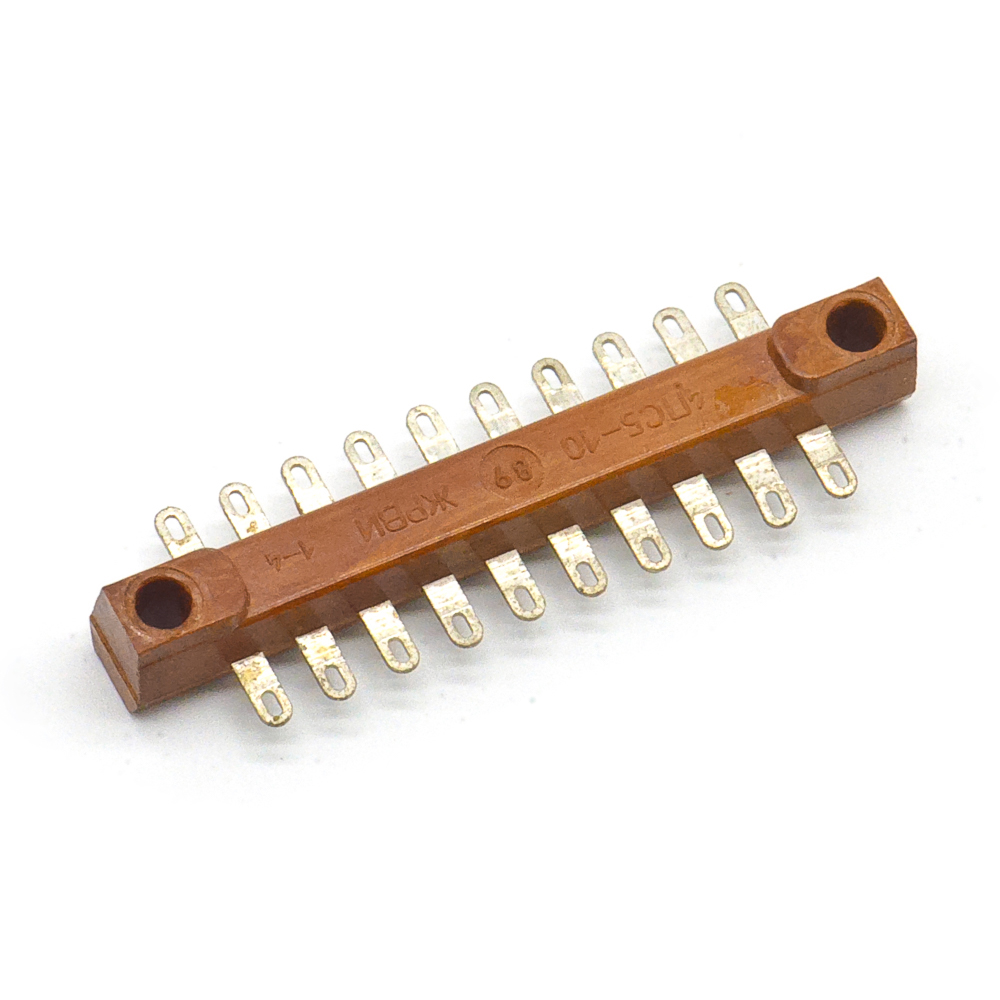

4ПС5-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TN-7303
4ПС5-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

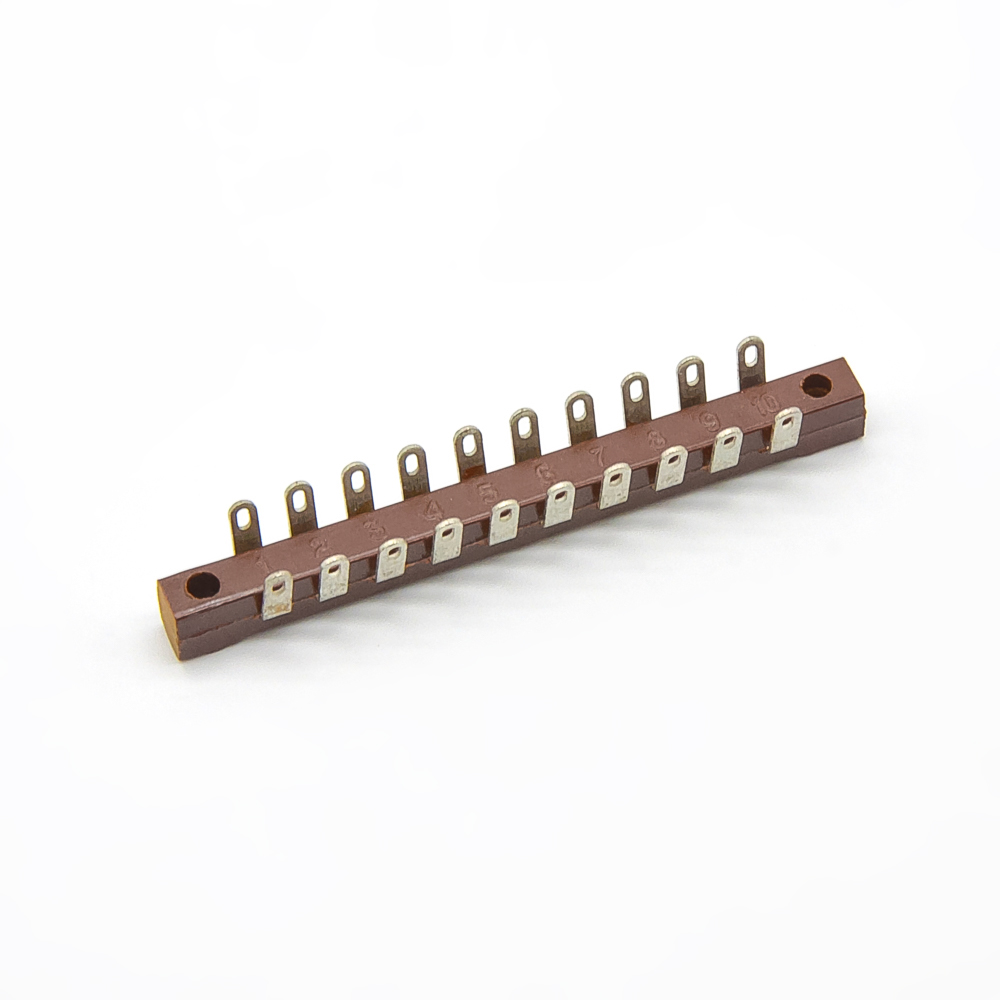

3ПС4-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TN-7829
3ПС4-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

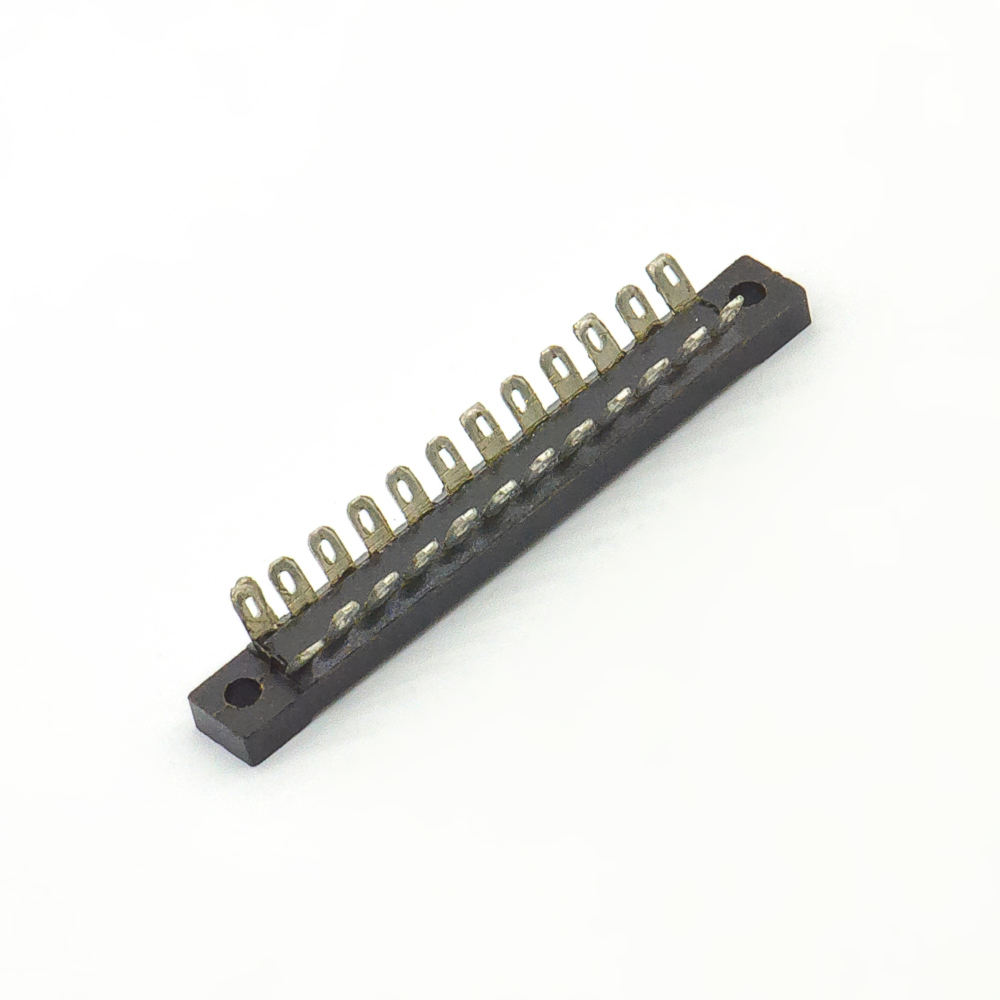

3ПС3-12 12 пар, 2 ряда, 24 контакта, шаг 3,5mm, 3A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): BN-2104
3ПС3-12 12 пар, 2 ряда, 24 контакта, шаг 3,5mm, 3A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

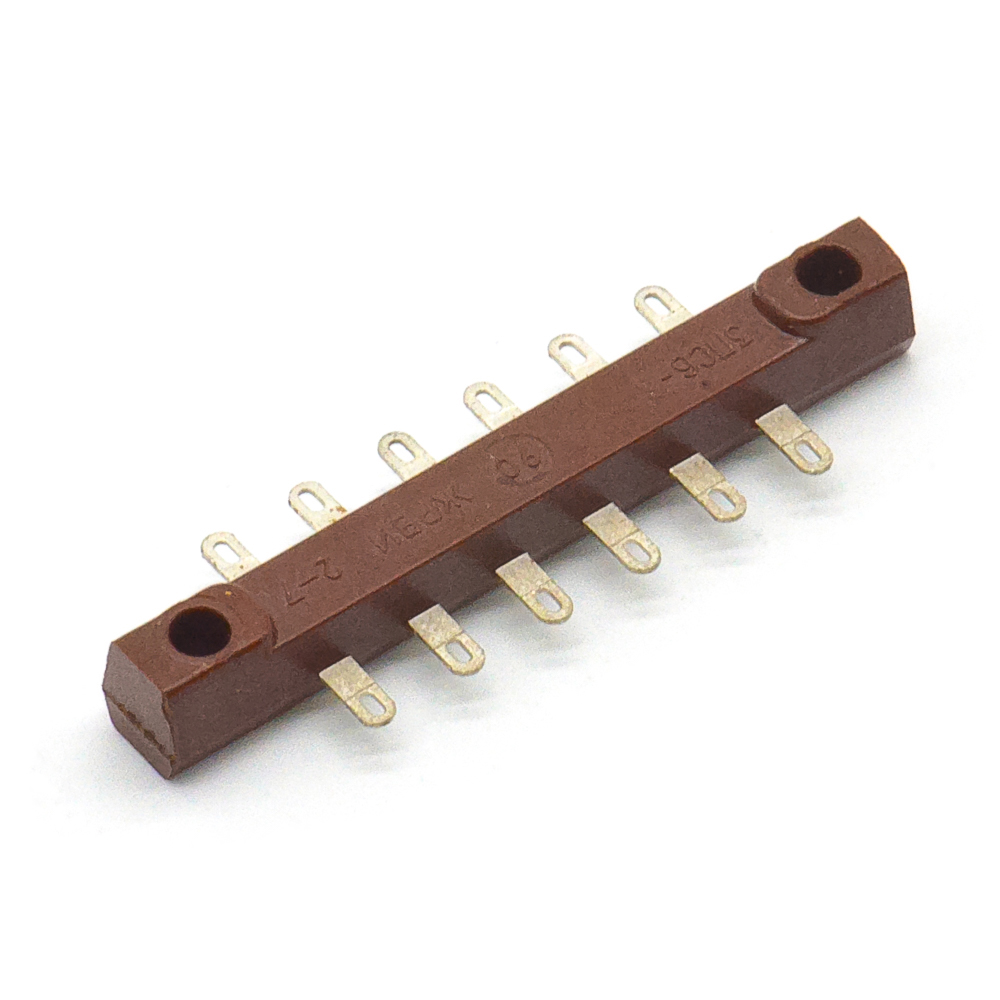

3ПС6-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
