Скидка на Индикация и светодиоды
-20%

3ПС21-4 4 пары, 2 ряда, 8 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.(арт. ZT-3863)

No name Russia; " 1" - ОТК; под винт М4; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
РОССИЯ
Артикул (ID): ZT-3863
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 279793
На складе 1 шт
  • Цена от
    Включая НДС
     606.09 ₽
  • 1 шт 606.09 ₽
Количество
Быстрый заказ

3ПС21-4 8 контактов - Плата соединительная, карболит. Структура условного обозначения: ЗПС – Плата соединительная; 21 – порядковый номер разработки; 4 – количество пар контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС21-4 4 пары, 2 ряда, 8 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 67
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 3PS21-4 4 pairs, 2 rows, 8 contacts, pitch 13mm, 20A(Ampere) 600V(Volt) Connecting board, carbonite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС21
Способ подключения проводов под винт М4
Вид контактов винт
Количество контактов 8
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 4
Количество рядов контактов 2
Шаг контактов в ряду 13 mm
Шаг между рядами контактов 12,5 mm
Метод монтажа механический на панель
Метод монтажа электрический винт
Диаметр установочного отверстия 4,5 mm
Установочные размеры 64 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 72x24x26 mm
Длина корпуса 72 mm
Ширина корпуса 24 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы есть
Фактическая маркировка 3ПС21-4
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 20 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ

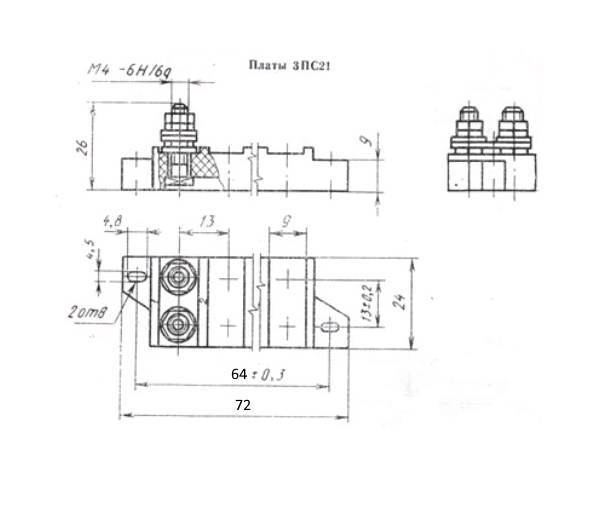

3ПС21-4 4 пары, 2 ряда, 8 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.   (datasheet)

Функциональные аналоги

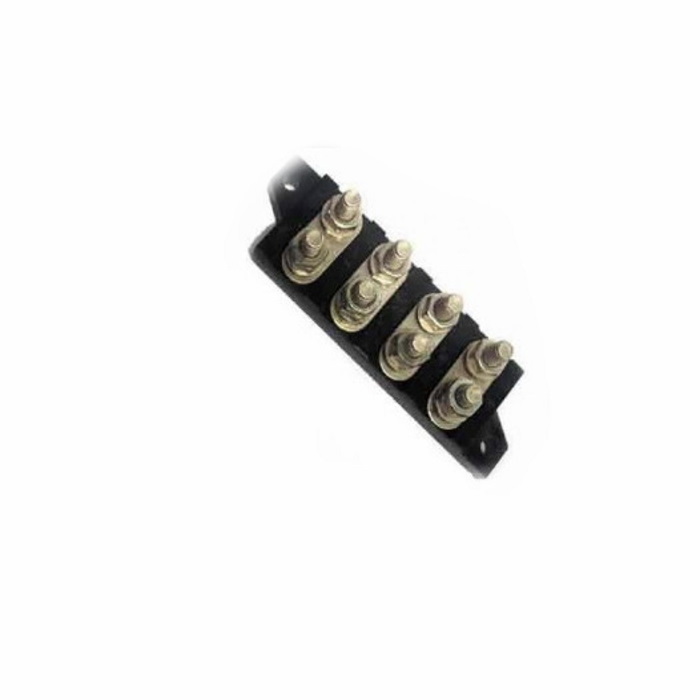

3ПС22-4, фото
3ПС22-4

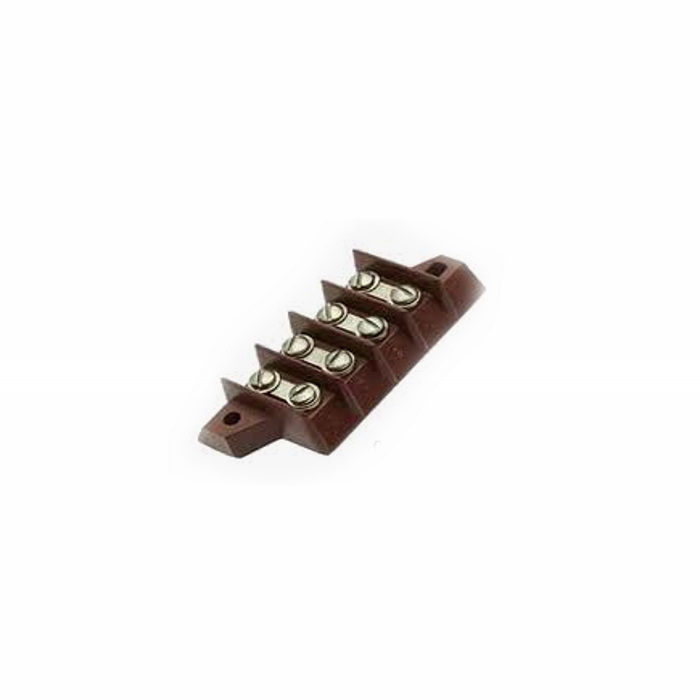

3ПС18-4, фото
3ПС18-4

Возможные аналоги

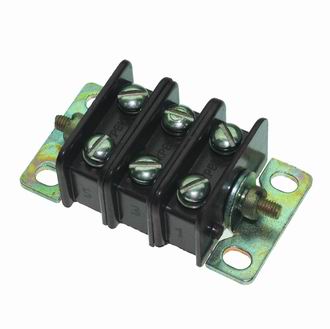

3ПС19-6 6 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3846
3ПС19-6 6 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 73.79 ₽ 1 шт.
  • 73.79 ₽ от 10 шт.

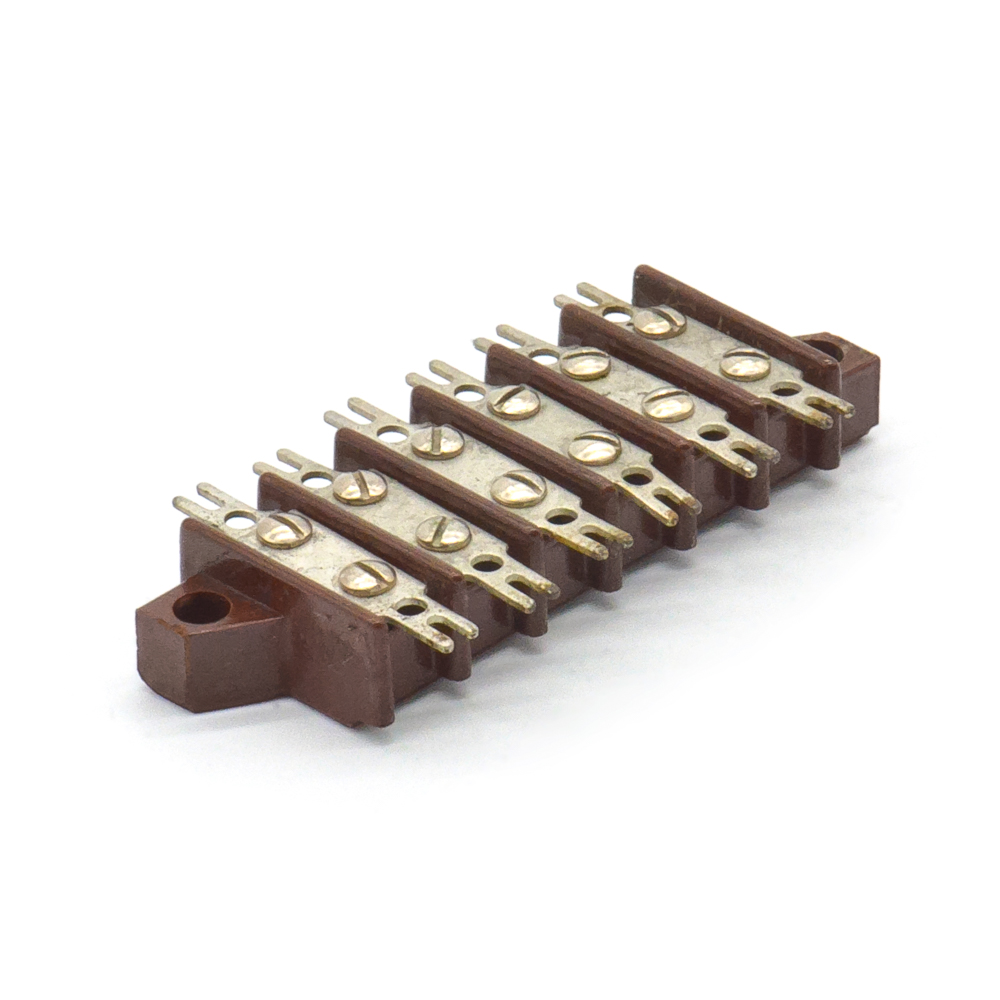

Уценка 3ПС17-6 6 пар, 2 ряда, 12 контактов, шаг 11mm, 5A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6494
Уценка 3ПС17-6 6 пар, 2 ряда, 12 контактов, шаг 11mm, 5A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
3ПС21-6 6 пар, 2 ряда, 12 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3865
3ПС21-6 6 пар, 2 ряда, 12 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
