Скидка на  Соединители
-20%

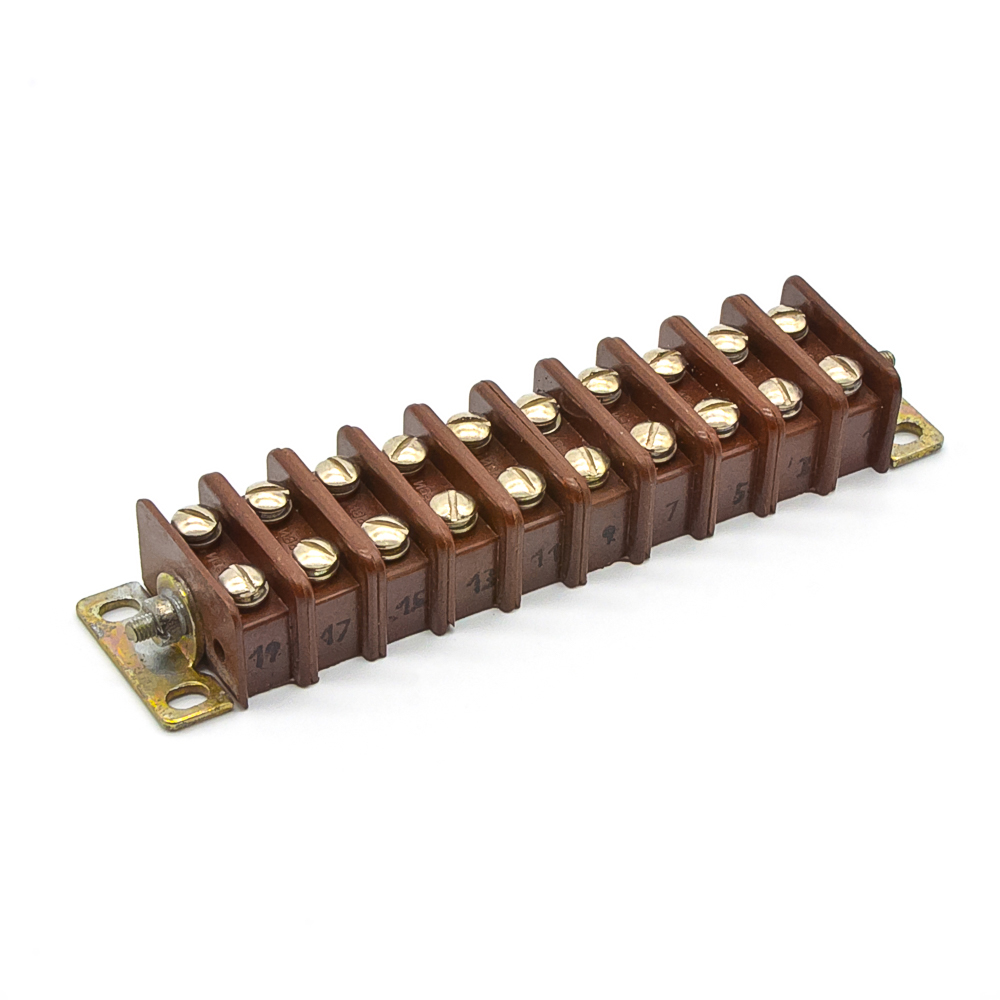

3ПС19-20 20 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90(арт. TN-7300)

No name USSR; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
СССР
Артикул (ID): TN-7300
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 228016
На складе 3 шт
  • Цена от 225 ₽
  • 1 шт 225 ₽
Количество
Быстрый заказ

3ПС19-20 20 контактов - Плата соединительная, карболит. Структура условного обозначения: ЗПС – Плата соединительная; 19 – порядковый номер разработки; 20 – количество контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС19-20 20 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 70
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 3PS19-20 20 contacts, pitch 9.5mm, 10A (Amps) 600V (Volts) Connection board, carbolite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС19
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 20
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 10
Количество рядов контактов 2

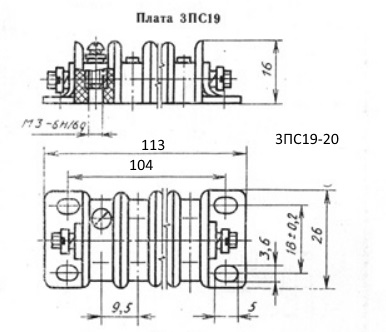

Шаг контактов в ряду 9,5 mm
Шаг между рядами контактов 8,95 mm
Метод монтажа механический на панель
Метод монтажа электрический винт
Диаметр установочного отверстия 3,6х5 mm
Установочные размеры 104 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 113х26х16 mm
Длина корпуса 95 mm
Ширина корпуса 26 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 3ПС19-20
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 10 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПС19-20 20 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90   (datasheet)

Полные аналоги

3ПС19-20 20 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TN-7299
3ПС19-20 20 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
  • 250 ₽ 1 шт.

Функциональные аналоги

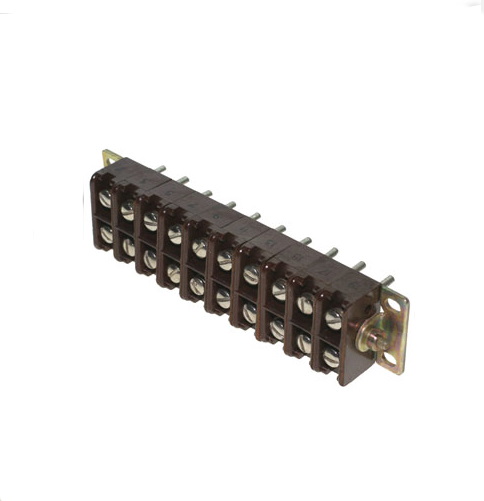

3ПС20-20, фото
3ПС20-20

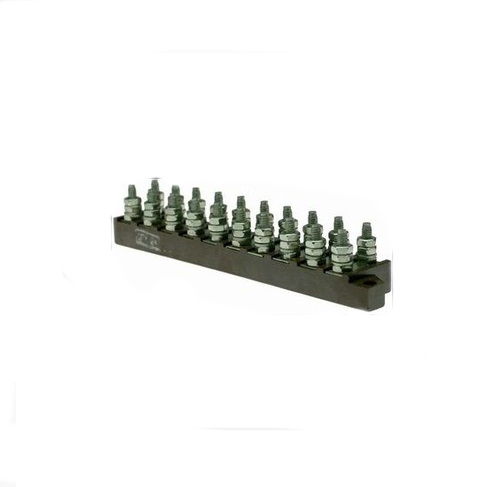

3ПС21-20, фото
3ПС21-20

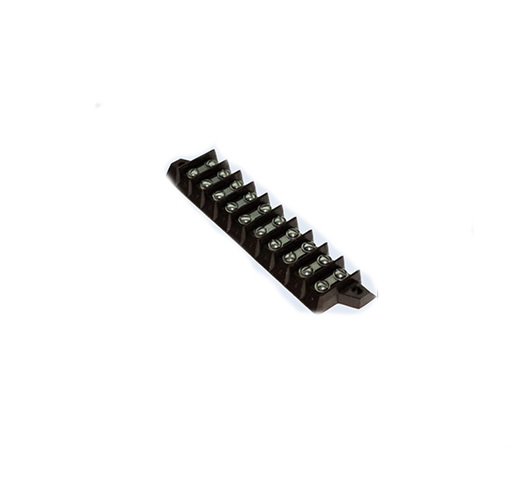

3ПС22-20, фото
3ПС22-20

Возможные аналоги

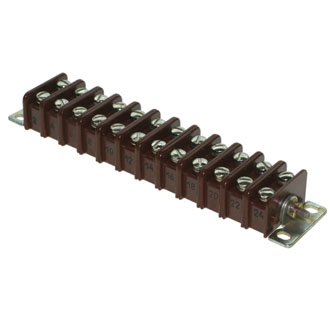

3ПС19-24 24 контакта, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3842
3ПС19-24 24 контакта, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 124.42 ₽ 1 шт.

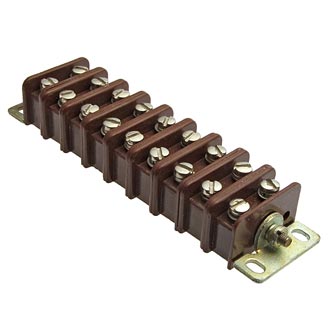

3ПС19-18 18 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3840
3ПС19-18 18 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 108.86 ₽ 1 шт.
  • 90.72 ₽ от 10 шт.
  • 90.72 ₽ от 100 шт.

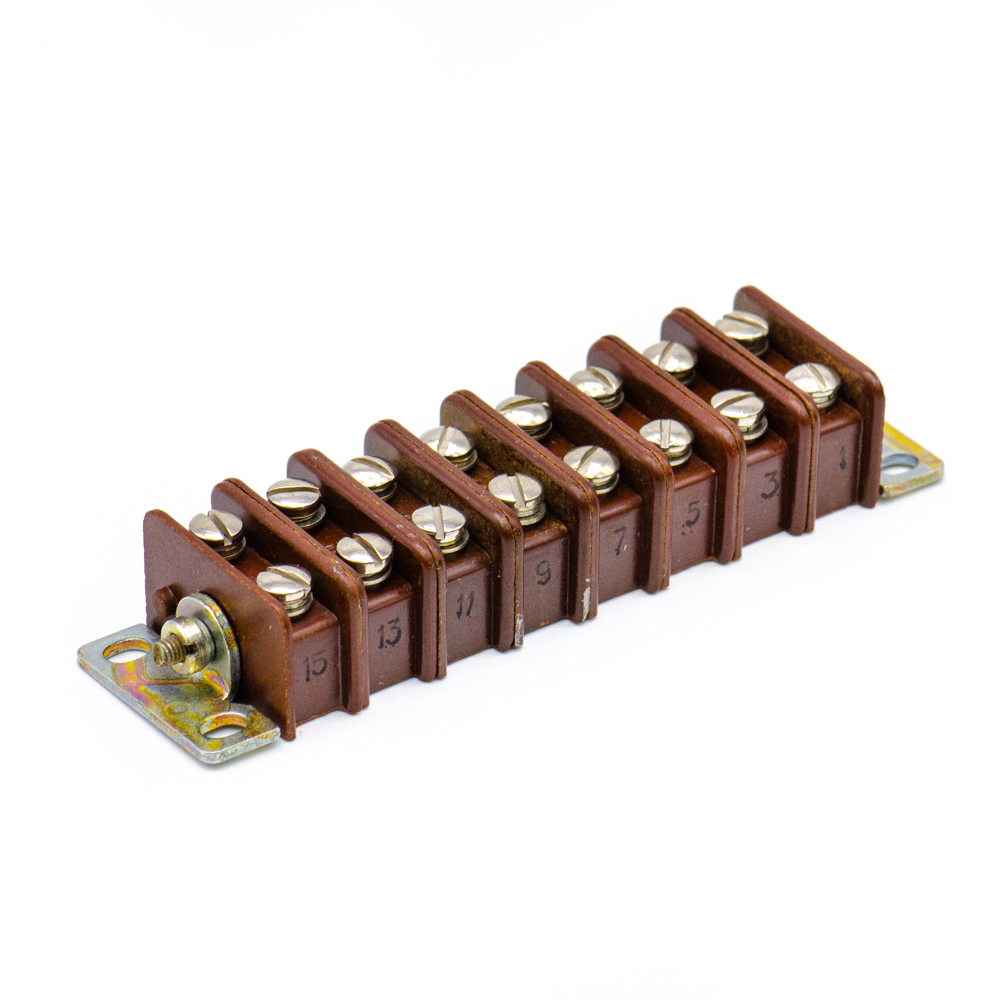

3ПС19-16 16 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): TN-7301
3ПС19-16 16 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 36 ₽ 1 шт.
3ПС18-14 14 пар, 2 ряда, 28 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6519
3ПС18-14 14 пар, 2 ряда, 28 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
