СР50-1ФВ Розетка приборно-кабельная прямая, байонетная (арт. ZE-8548)

АООТ Исеть; ВР0.364.008ТУ; фторопласт; гайка
РОССИЯ
Артикул (ID): ZE-8548
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.008ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 418907
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР50-1ФВ Розетка приборно-кабельная прямая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 1 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-5ФВ, СР50-74ФВ, СР50-81ФВ. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АООТ Исеть
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.008ТУ, ГОСТ 20265-83
Дата изготовленияi не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 15,62
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-1FV Instrument-cable socket, straight, bayonet
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-5ФВ, СР50-74ФВ, СР50-81ФВ
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

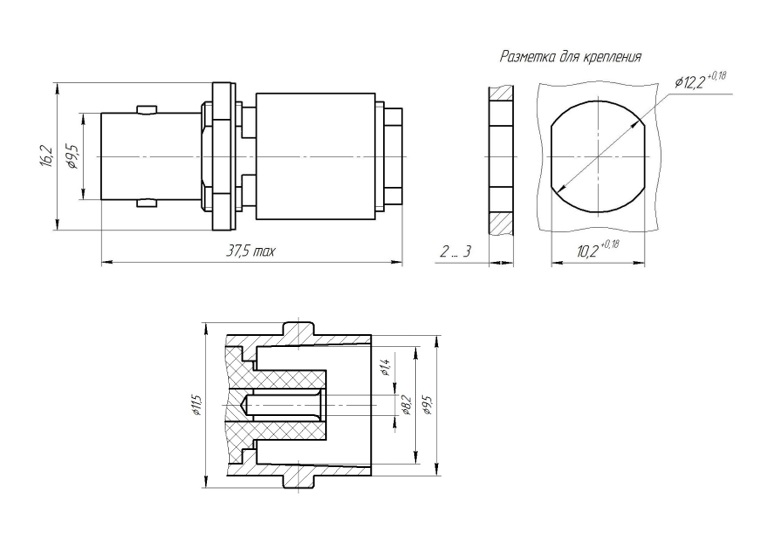

Габаритные размеры L*W*H 16,2х37,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения байонетный
Размер монтажного отверстия 9,5 mm
Марки присоединяемых кабелей РК50-2-21, РК50-2-22
Диаметр присоединяемых кабелей 2,0 mm;
Фактическая маркировка СР50-1ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-1ФВ Розетка приборно-кабельная прямая, байонетная   (datasheet)
