Скидка на  Переключатели перекидные (Тумблеры)
-20%

СР50-105ФВ Розетка кабельная прямая, резьбовая.(арт. ZA-83)

No name Russia; ОЮ0.364.032ТУ; фторопласт; -
РОССИЯ
Артикул (ID): ZA-83
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ОЮ0.364.032ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 226597
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР50-105ФВ Розетка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 105 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-108ФВ, СР50-109ФВ, СР50-110ФВ, СР50-111ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-105ФВ Розетка кабельная прямая, резьбовая.
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ОЮ0.364.032ТУ, ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 2,4
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-105FV Straight socket, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-108ФВ, СР50-109ФВ, СР50-110ФВ, СР50-111ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 0,6 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)

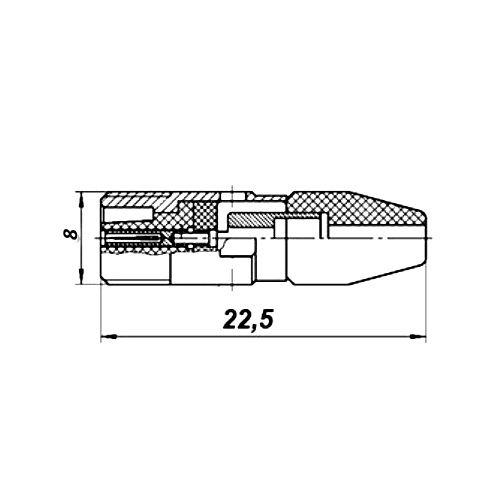

Габаритные размеры L*W*H 8х22,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М6х0,5
Марки присоединяемых кабелей РК50-1,5-11, РК50-1,5-12, РК50-1,5-21, РК50-1,5-23
Диаметр присоединяемых кабелей 1,5 mm;
Фактическая маркировка СР50-105ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
СР50-105ФВ Розетка кабельная прямая, резьбовая.   (datasheet)
