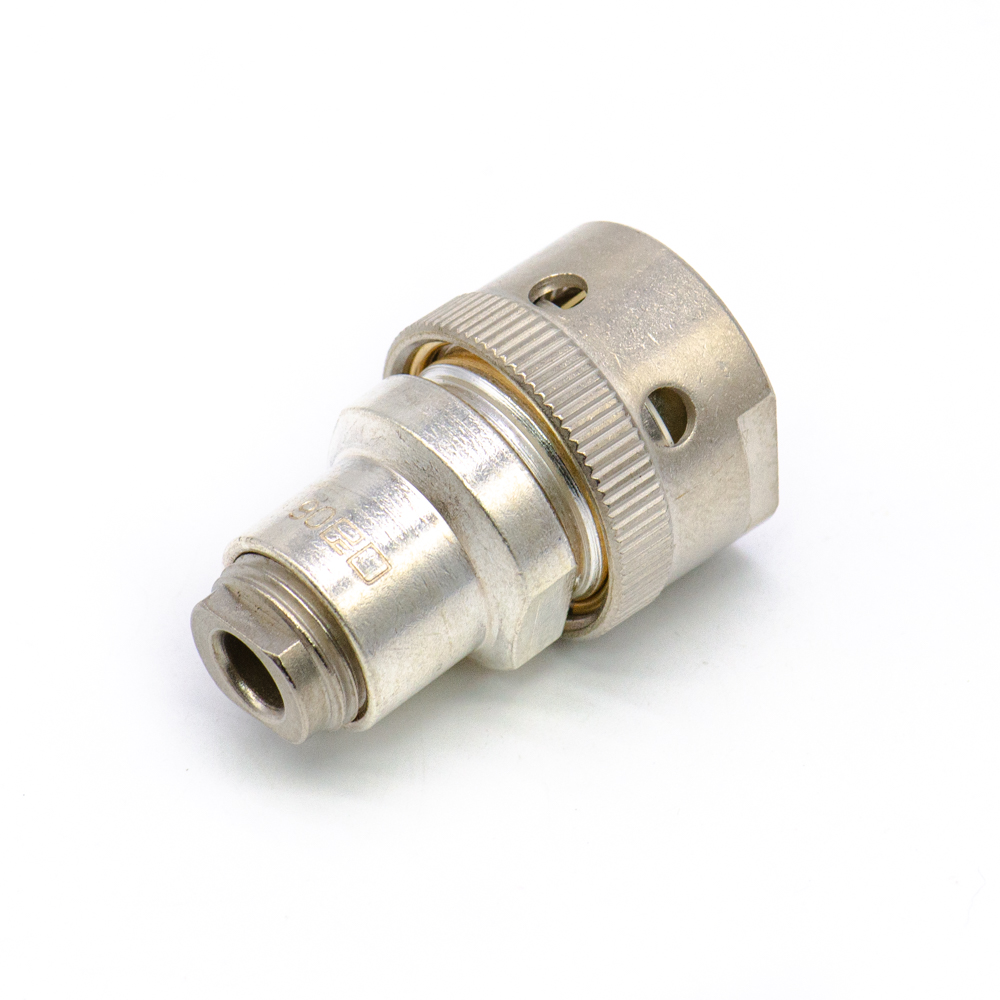

СР50-135ФВ Вилка кабельная прямая, резьбова, Исеть, ВР0.364.007ТУ (арт. KT-3343)

АООТ Исеть; ВР0.364.007 ТУ; фторопласт; гайка
СССР
Артикул (ID): KT-3343
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.007 ТУ
  • ГОСТ -
Подробная документация
Аналоги и альтернативы
ID: 510356
На складе 5 шт
  • Цена от
    Включая НДС
     1350 ₽
  • 1 шт. 1350 ₽
Количество
Быстрый заказ

СР50-135ФВ Вилка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 135 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка приборная СР50-153ФВ, СР50-165ФВ; розетка приборно-кабельная СР50-131ФВ, СР50-163ФВ, СР50-812ФВ, СР50-812ФВ… Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АООТ Исеть
Страна изготовления СССР
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 37,5
Состояние упаковки самоупаковка
Транслитерация SR50-135FV Straight cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 3 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

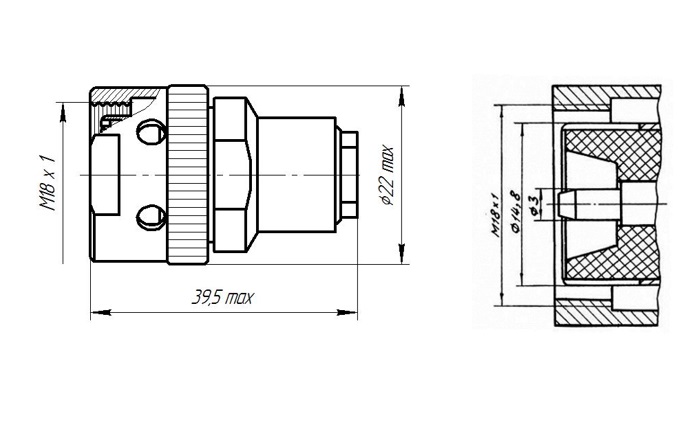

Габаритные размеры L*W*H 22х39,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М18х1
Диаметр присоединяемых кабелей 4 mm; 7 mm; 9 mm
Состояние товара с хранения
Фактическая маркировка СР50-135ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-135ФВ Вилка кабельная прямая, резьбова, Исеть, ВР0.364.007ТУ   (datasheet)

Функциональные аналоги

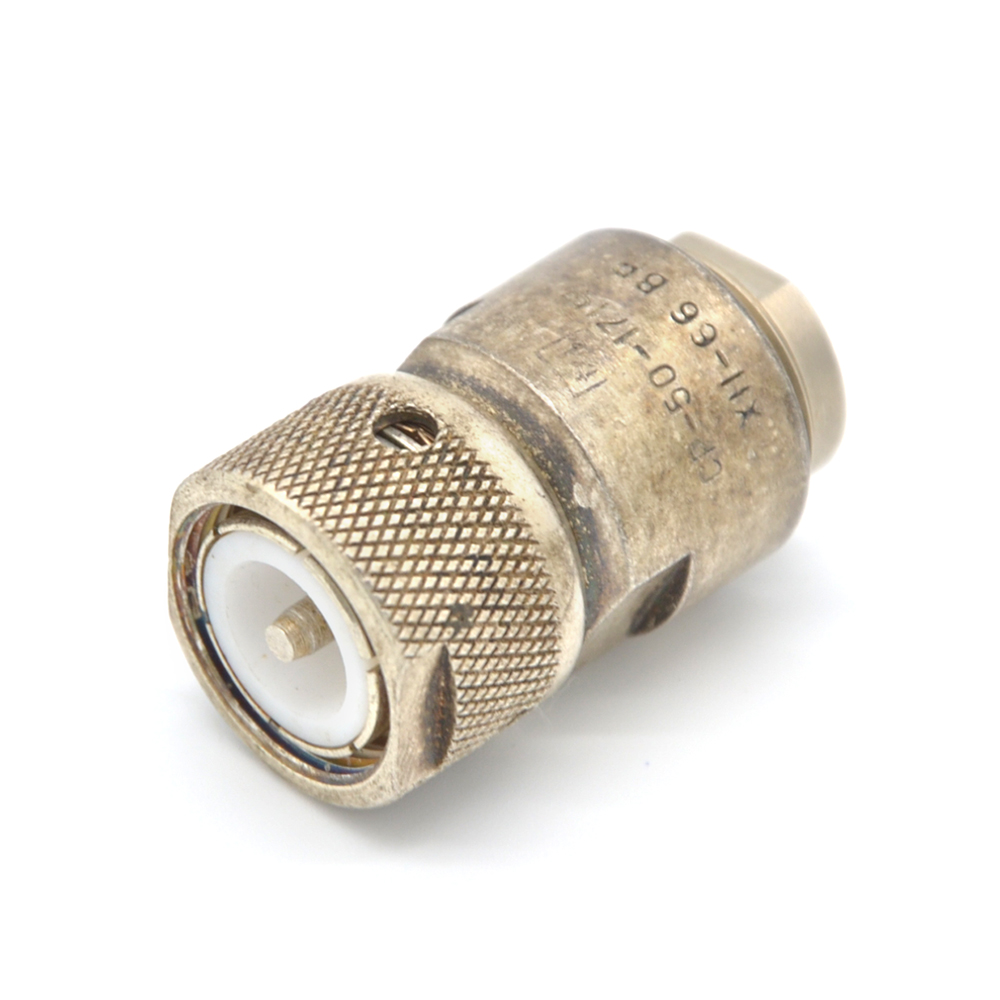

СР50-171Ф Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-6108
СР50-171Ф Вилка кабельная прямая, резьбовая
  • 414.8 ₽ 1 шт.

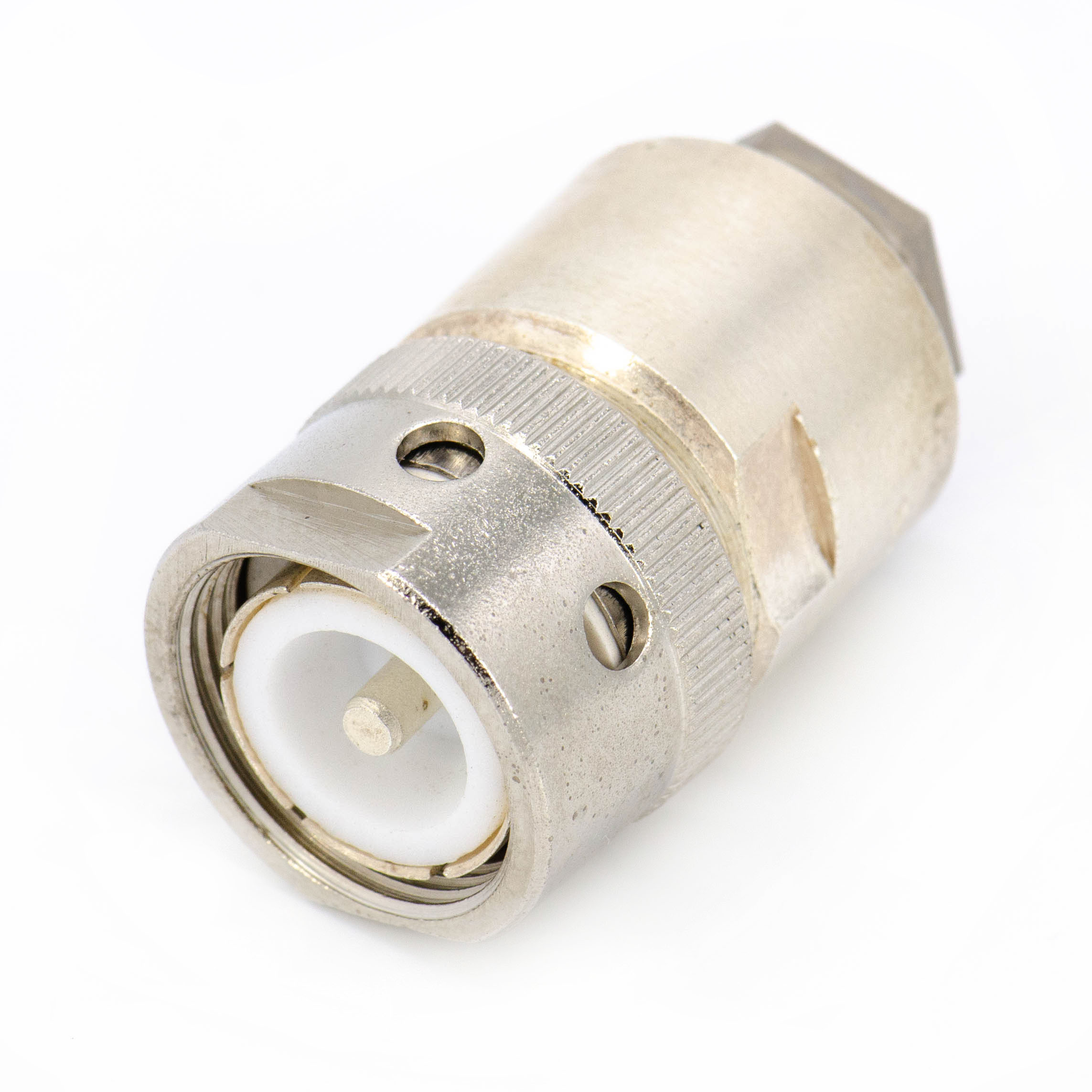

СР50-130ФВ Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-6148
СР50-130ФВ Вилка кабельная прямая, резьбовая

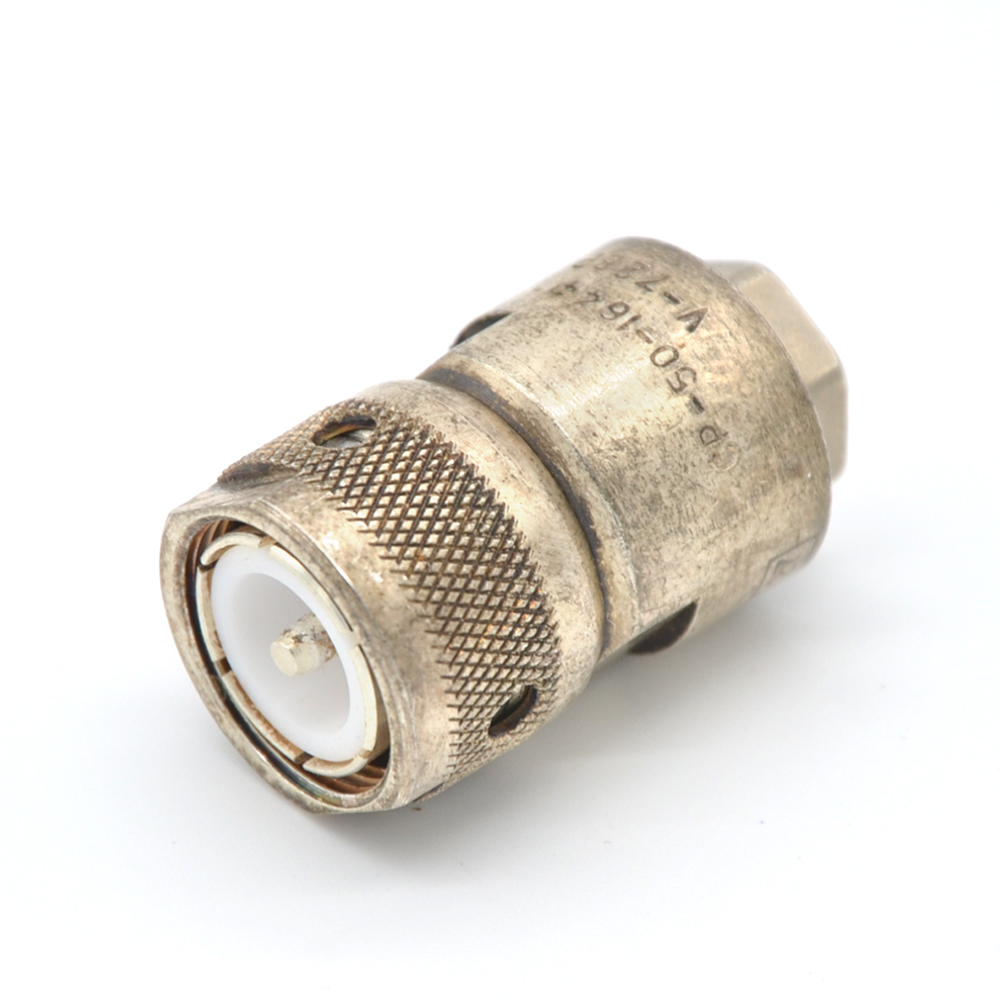

СР50-164ФВ Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-6170
СР50-164ФВ Вилка кабельная прямая, резьбовая

Возможные аналоги

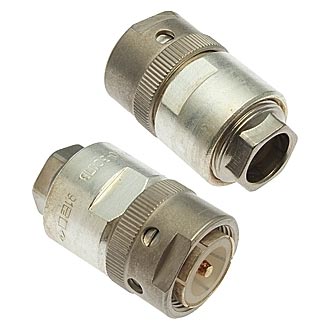

СР50-301ПВ Вилка кабельная прямая, резьбовая, фото
Артикул (ID): ZA-132
СР50-301ПВ Вилка кабельная прямая, резьбовая
  • 355.68 ₽ 1 шт.
  • 327.6 ₽ от 10 шт.

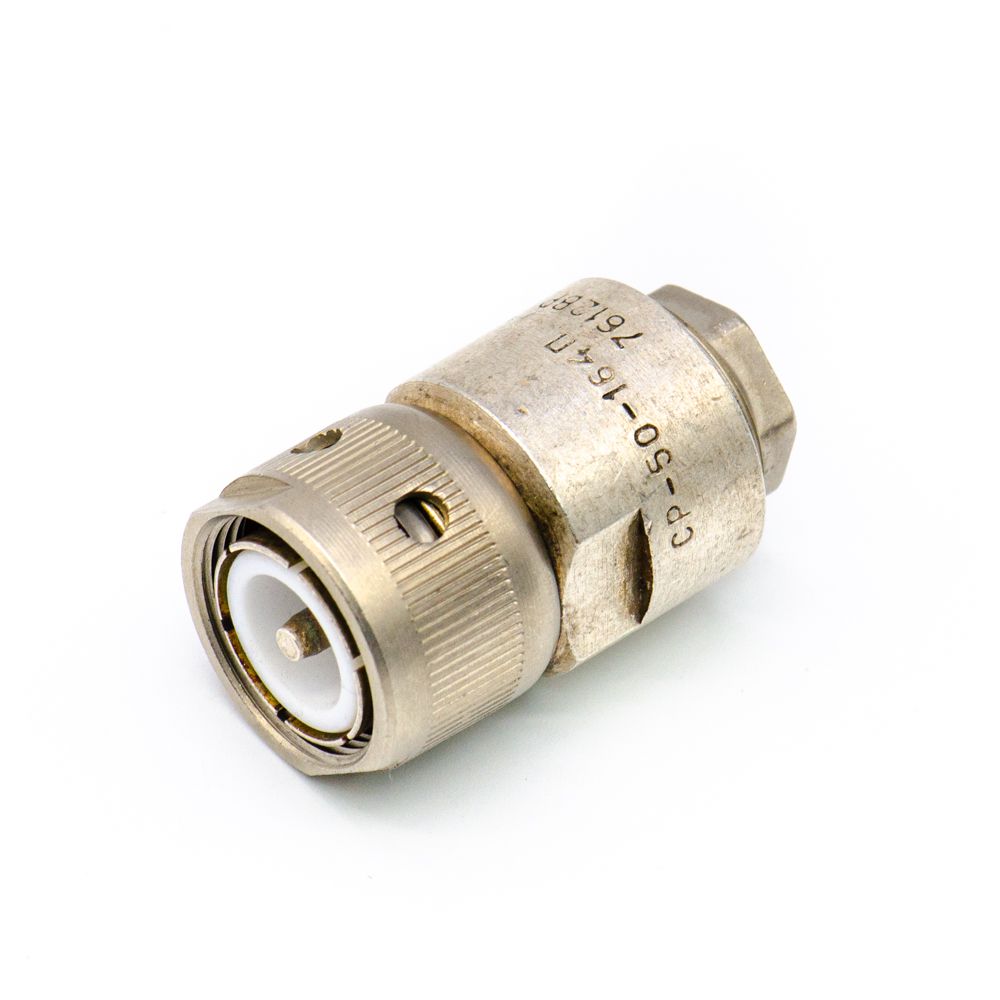

СР50-164П Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-6180
СР50-164П Вилка кабельная прямая, резьбовая
  • 790 ₽ 1 шт.

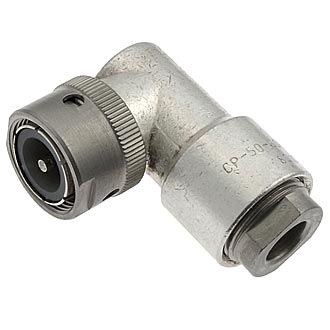

СР50-308ПВ Вилка кабельная угловая, резьбовая, фото
Артикул (ID): ZA-133
СР50-308ПВ Вилка кабельная угловая, резьбовая
  • 533.52 ₽ 1 шт.
  • 491.4 ₽ от 10 шт.

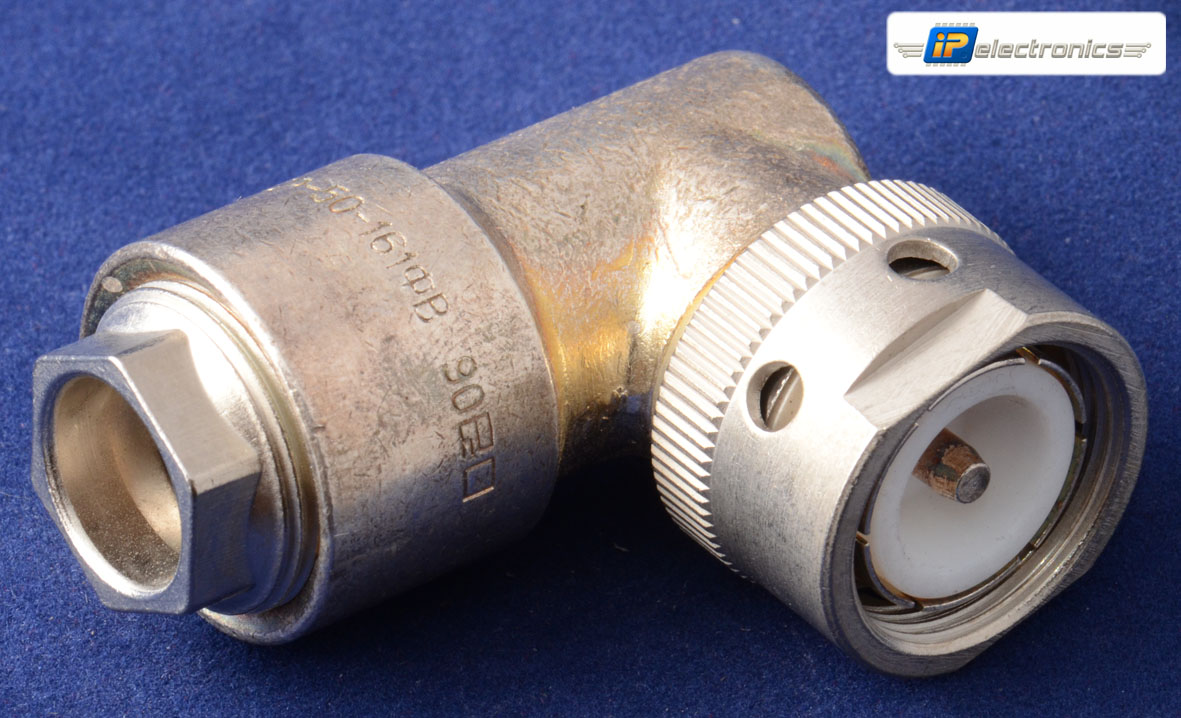

СР50-161ФВ Вилка кабельная угловая, резьбовая, фото
