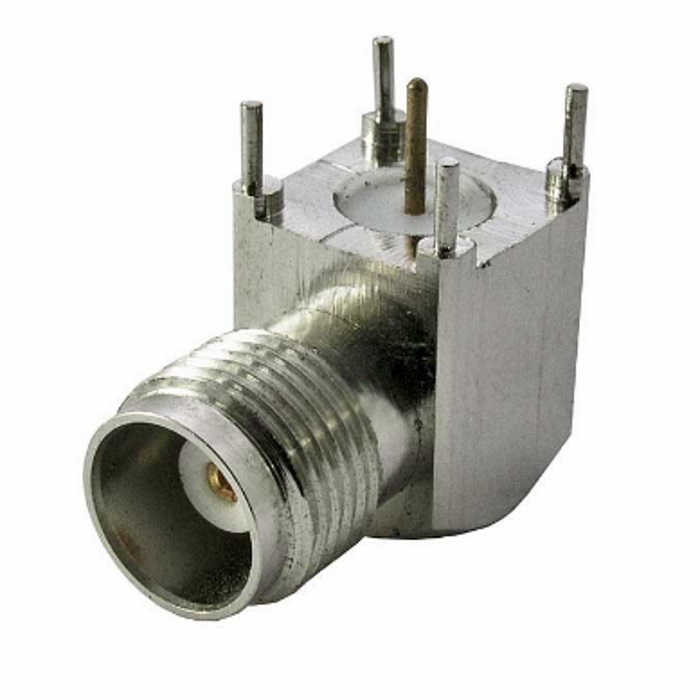

TNC-RJ Миниатюрный ВЧ коннектор, розетка угловая(арт. ZQ-6540)

Артикул (ID): ZQ-6540
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 526920
На складе 70 шт
  • Цена от
    Включая НДС
     127.59 ₽
  • 1 шт 127.59 ₽
Количество
Быстрый заказ

TNC-JR1 Миниатюрный ВЧ коннектор - это разъем (розетка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема; R - угловая; J – розетка (гнездо). TNC - резьбовой аналог разъемов BNC.  Разъемы TNC-RJ применяются в СВЧ-оборудовании, радиоприемниках и измерительных приборах. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-RJ Миниатюрный ВЧ коннектор, розетка угловая
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса угловая
Материал корпуса металл
Цвет корпуса серый
Диаметр установочного отверстия 0,9 mm
Тип центрального контакта гнездо
Покрытие центрального контакта нет
Диаметр центрального контакта 0,9 mm
Количество контактов 2
Метод монтажа механический на кабель
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой/пайка
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 4,95 mm

Технические характеристики

Номинальное напряжение 500 V
Сопротивление контактов не более 10 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 6 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +105°C
Ресурс 500 циклов
TNC-RJ Миниатюрный ВЧ коннектор, розетка угловая   (datasheet)
