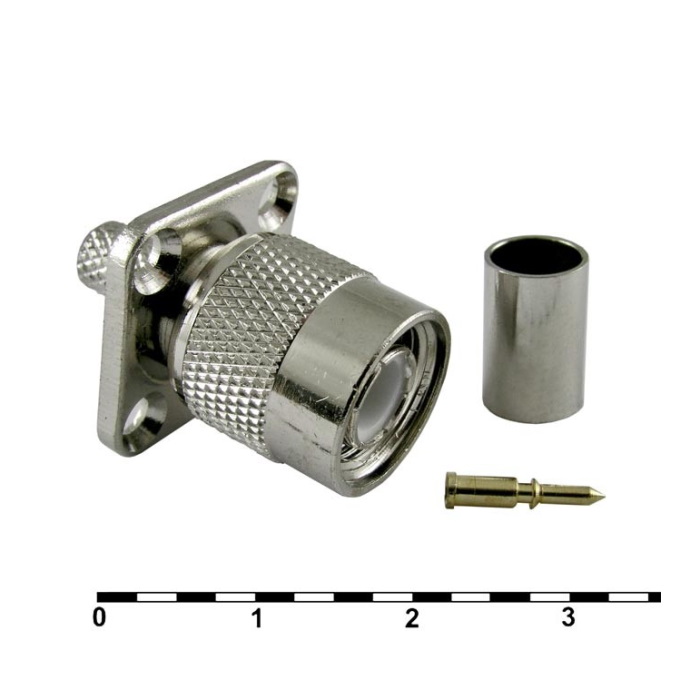

TNC-BJ1-C59 Миниатюрный ВЧ коннектор, розетка(арт. ZQ-6541)

Артикул (ID): ZQ-6541
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 526921
На складе 120 шт
  • Цена от
    Включая НДС
     17.85 ₽
  • 1 шт 17.85 ₽
Количество
Быстрый заказ

TNC-BJ1-C59 Миниатюрный ВЧ коннектор - это блочный разъем (розетка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема; B – блочный; J – розетка (гнездо); C – крепление под обжим; 59 – условная маркировка кабеля. TNC – резьбовой аналог разъемов BNC. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-BJ1-C59 Миниатюрный ВЧ коннектор, розетка
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Ответная часть разъема TNC-P
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Материал корпуса никель
Цвет корпуса серый
Диаметр установочного отверстия 0,9 mm
Тип центрального контакта гнездо
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 2
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой/прижим
Марки присоединяемых кабелей RG-59
Диаметр присоединяемых кабелей 4,95 mm

Технические характеристики

Сопротивление контактов не более 10 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
TNC-BJ1-C59 Миниатюрный ВЧ коннектор, розетка   (datasheet)
