Скидка на Резисторы переменные (Потенциометры)
-20%

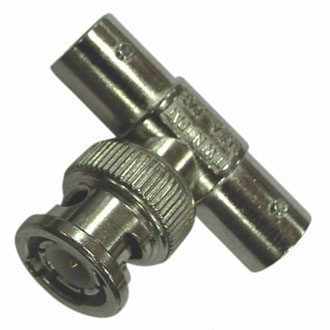

BNC-T Миниатюрный ВЧ T-коннектор, гнездо-штырь-гнездо (арт. ZA-276)

КИТАЙ
Артикул (ID): ZA-276
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 417435
На складе 45 шт
  • Цена от
    Включая НДС
     48.14 ₽
  • 1 шт 48.14 ₽
Количество
Быстрый заказ

BNC-T Миниатюрный ВЧ T-коннектор, гнездо-штырь-гнездо - это разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); T – тройник. BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-T Миниатюрный ВЧ T-коннектор, гнездо-штырь-гнездо
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 12
Вид упаковки полиэт. пакет (2шт)
Состояние упаковки заводская
Транслитерация BNC-T Миниатюрный ВЧ T-коннектор, гнездо-штырь-гнездо
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка/вилка/розетка
Типономинал / Типоконструкция тройник
Конструкция корпуса т-образная
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь/гнездо/гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 3
Метод монтажа механический объемный монтаж
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

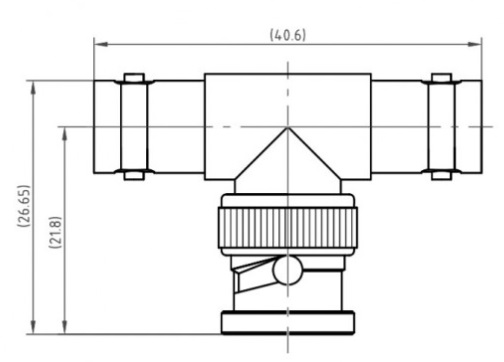

Габаритные размеры L*W*H 40,6х26,65 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
BNC-T Миниатюрный ВЧ T-коннектор, гнездо-штырь-гнездо   (datasheet)
