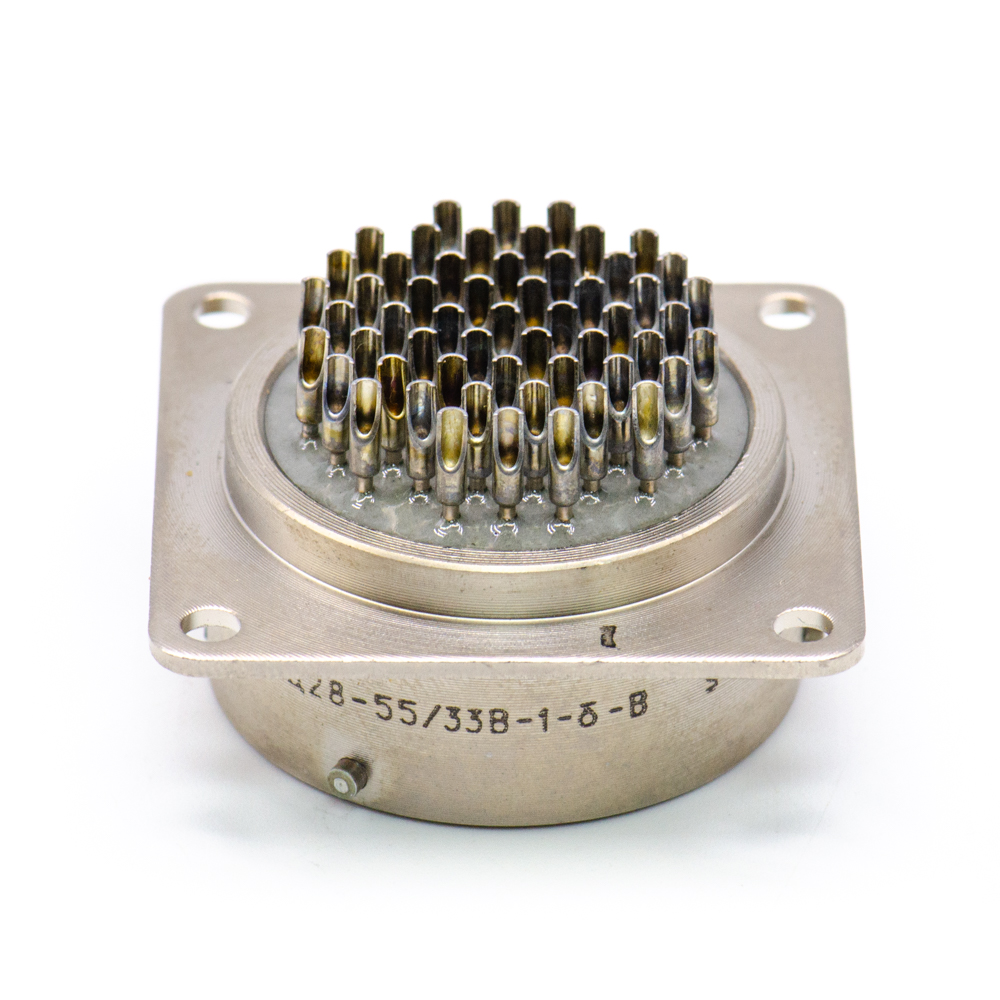

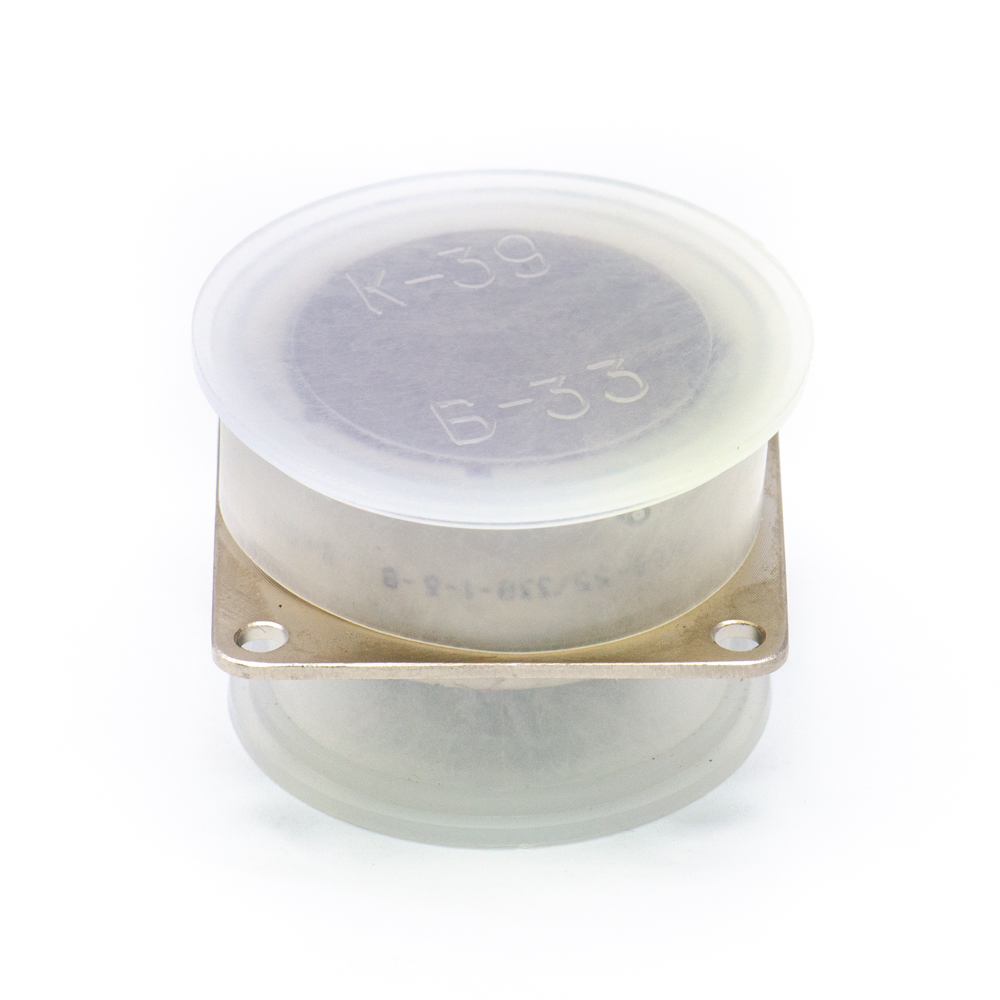

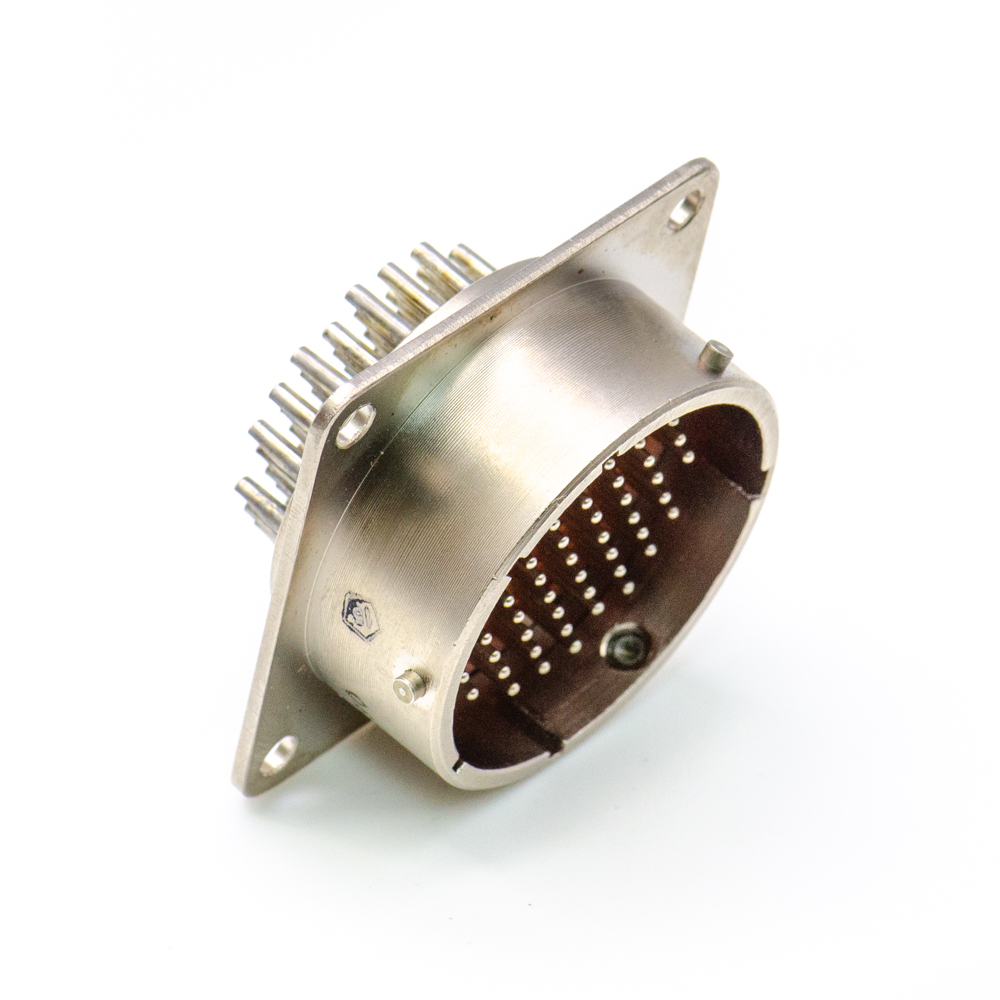

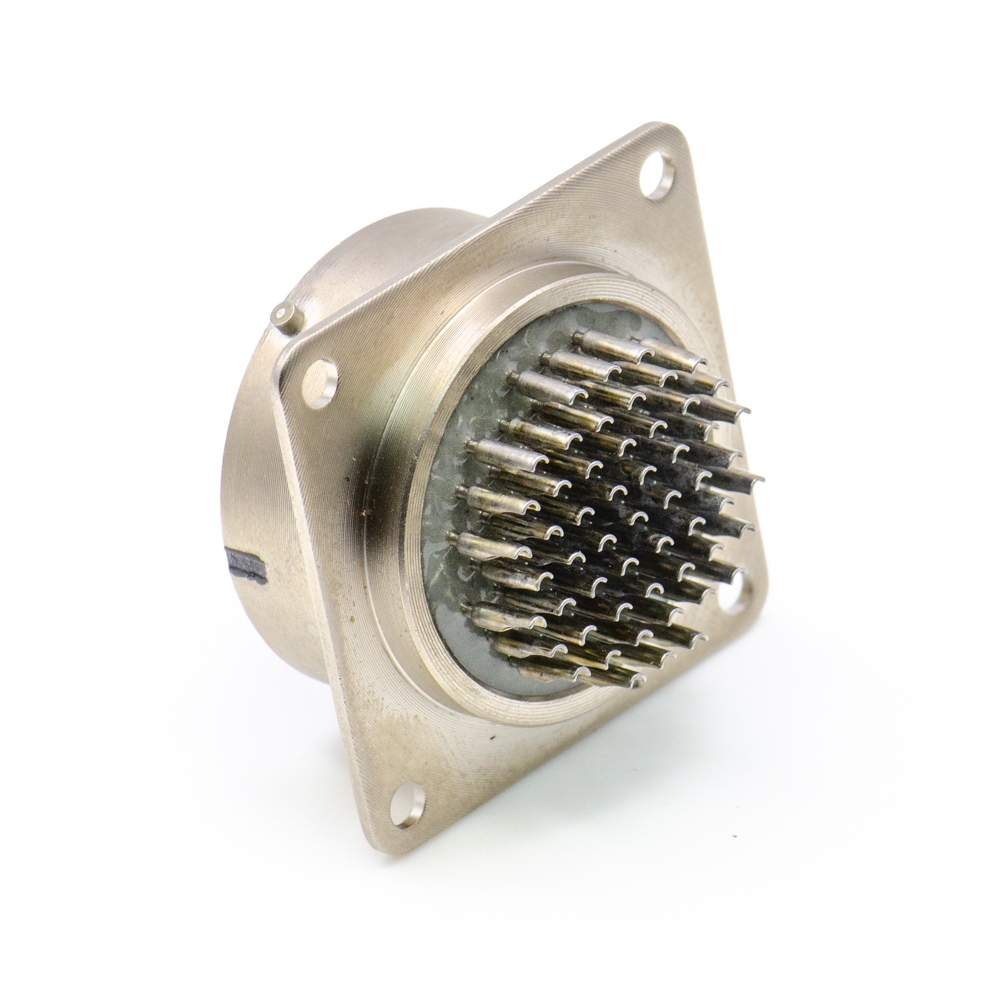

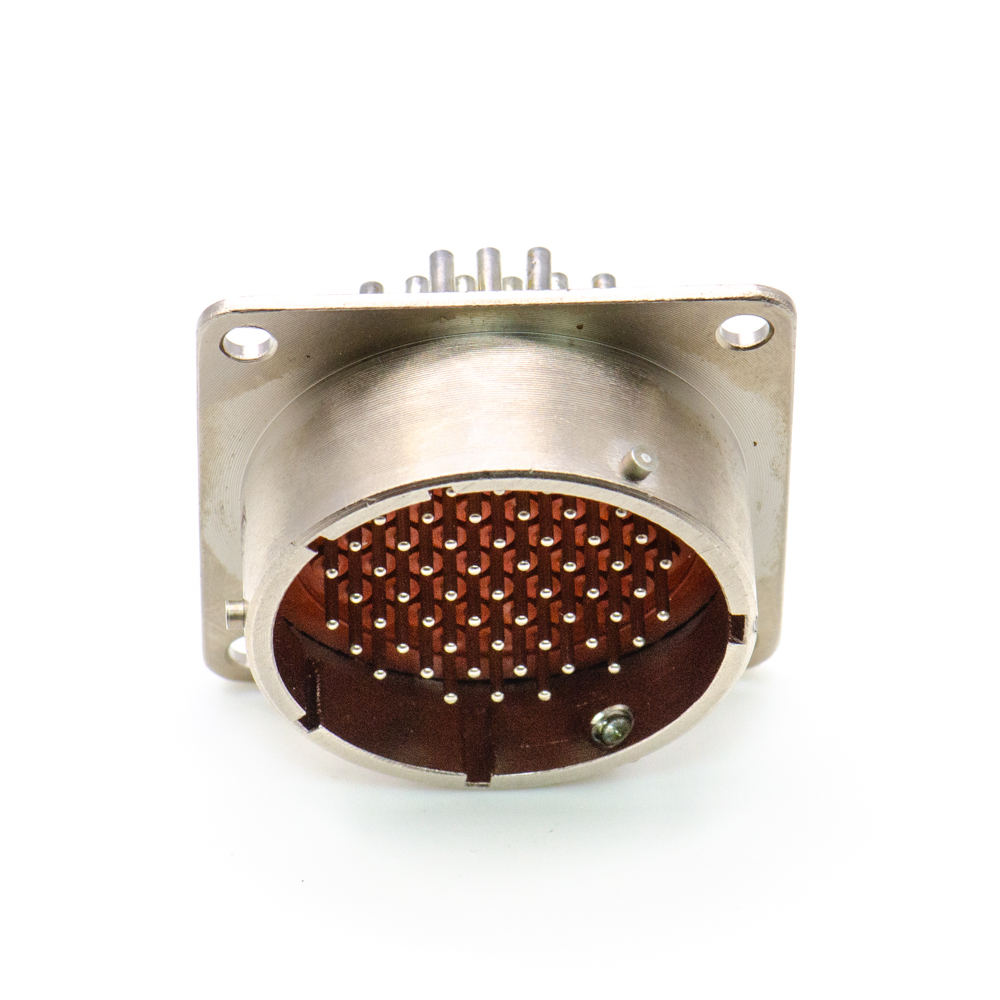

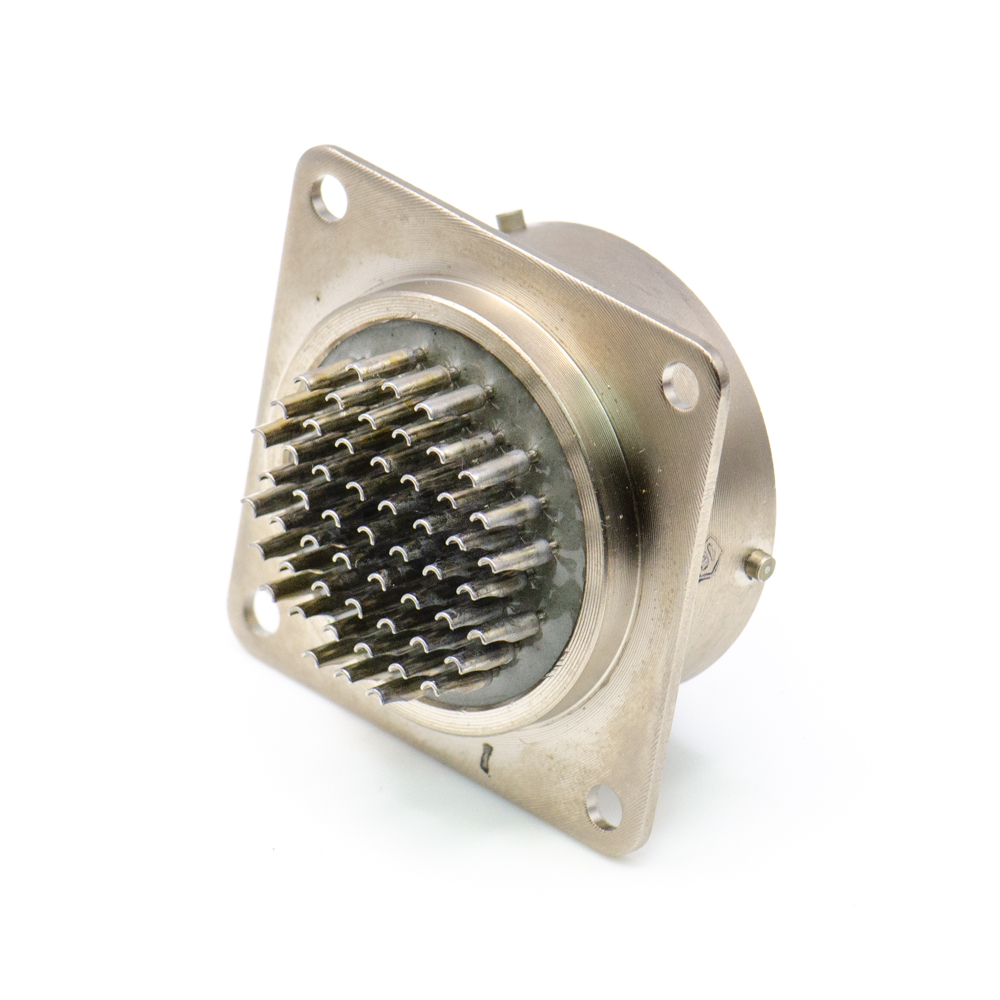

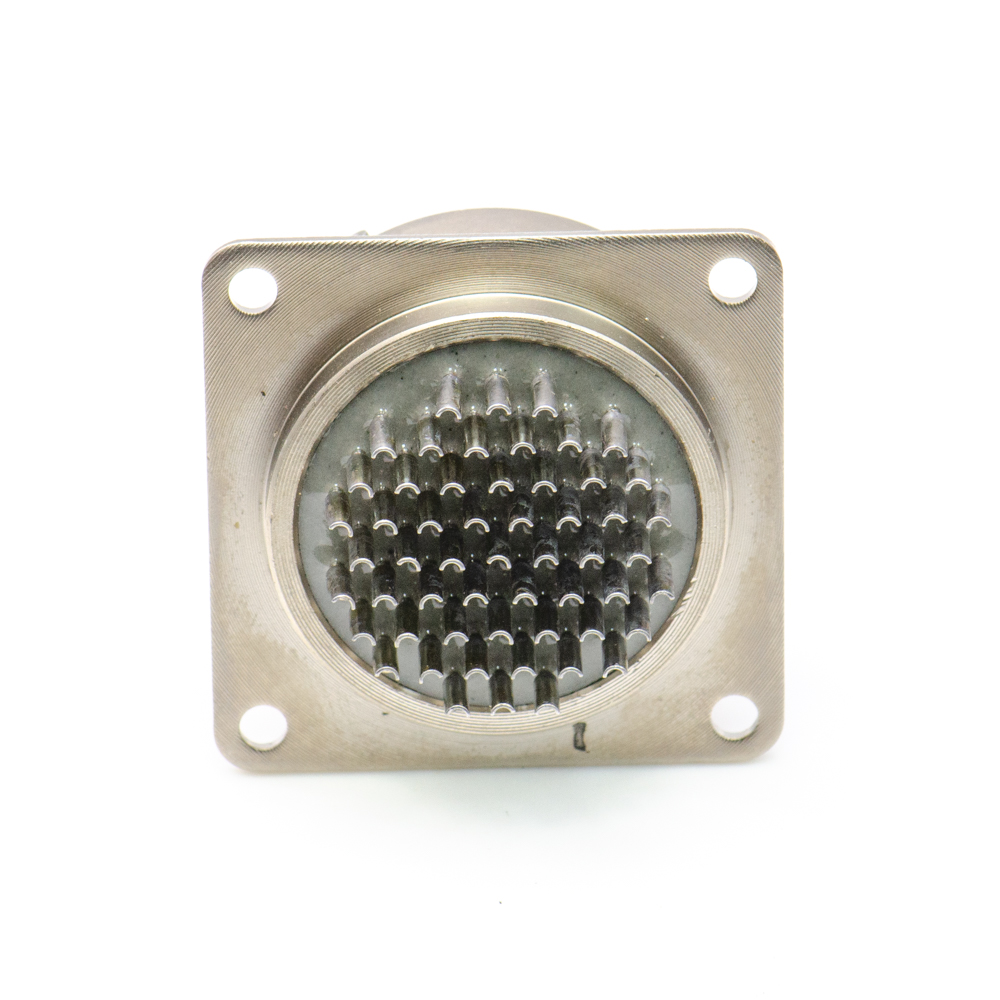

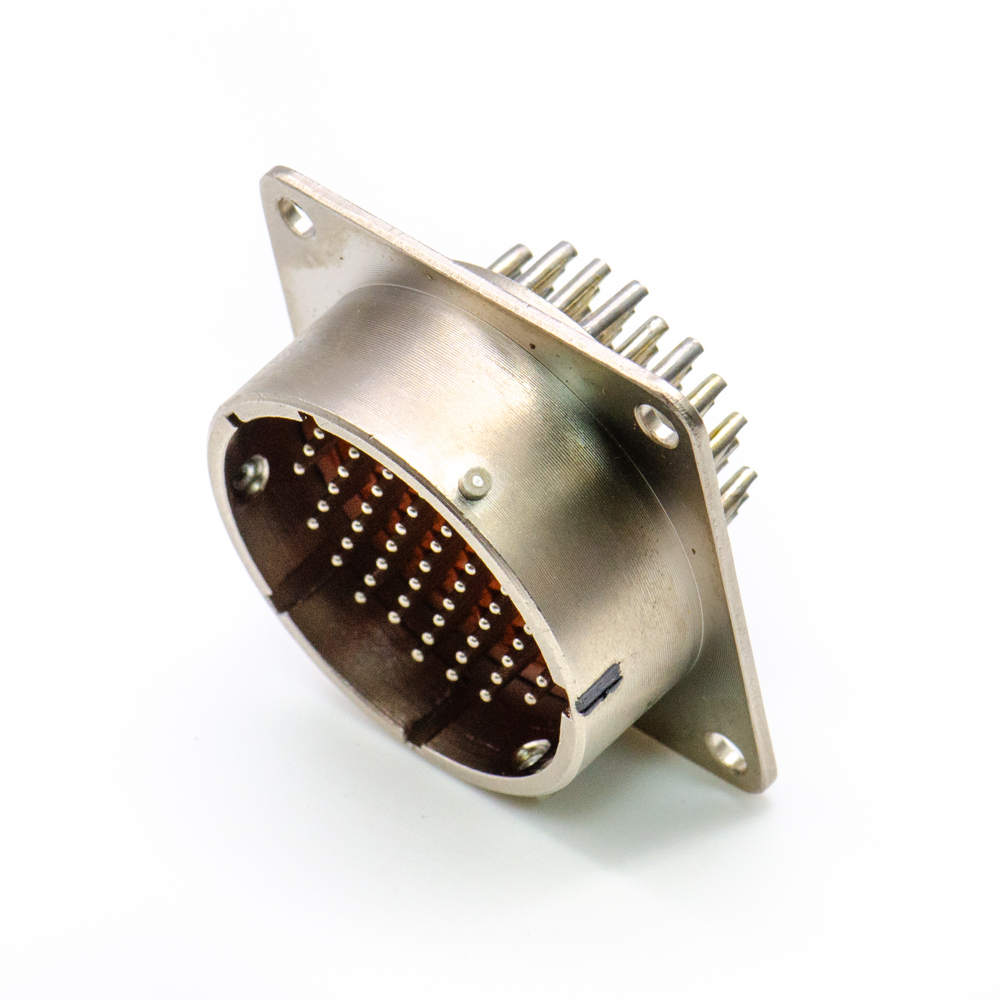

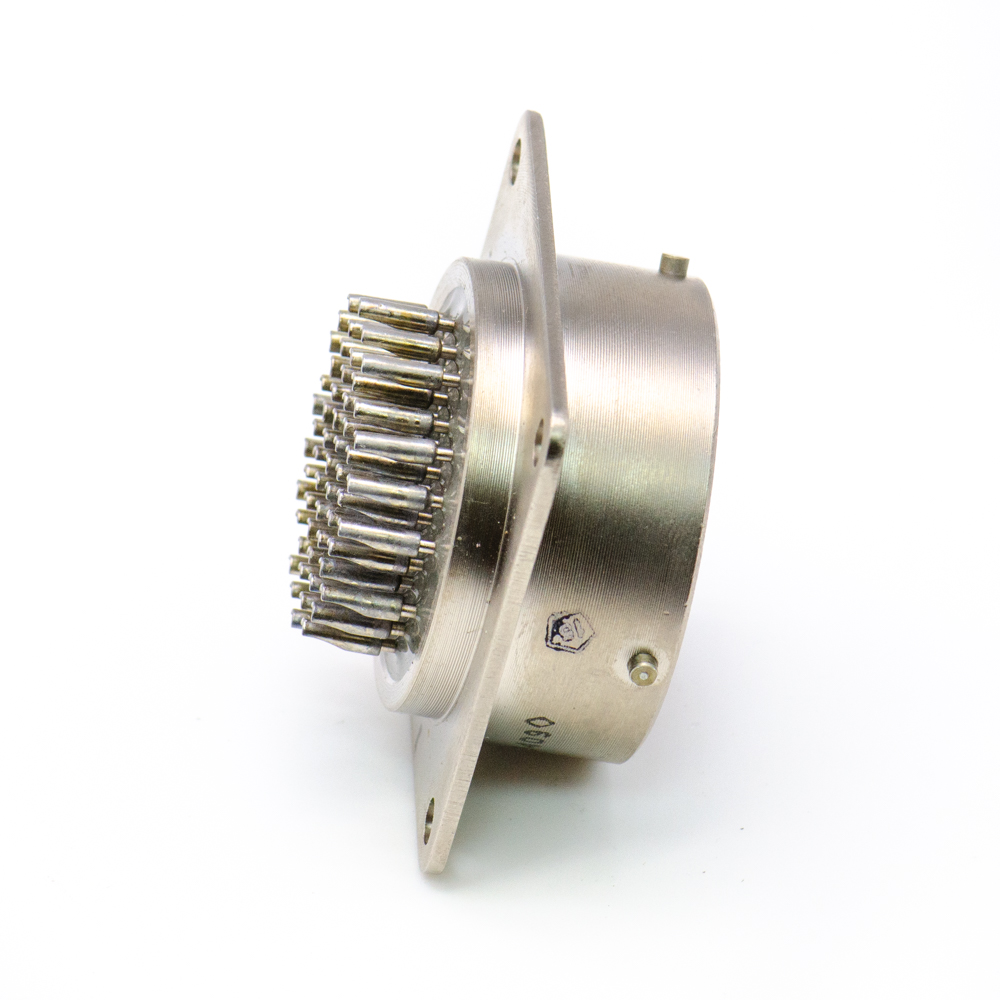

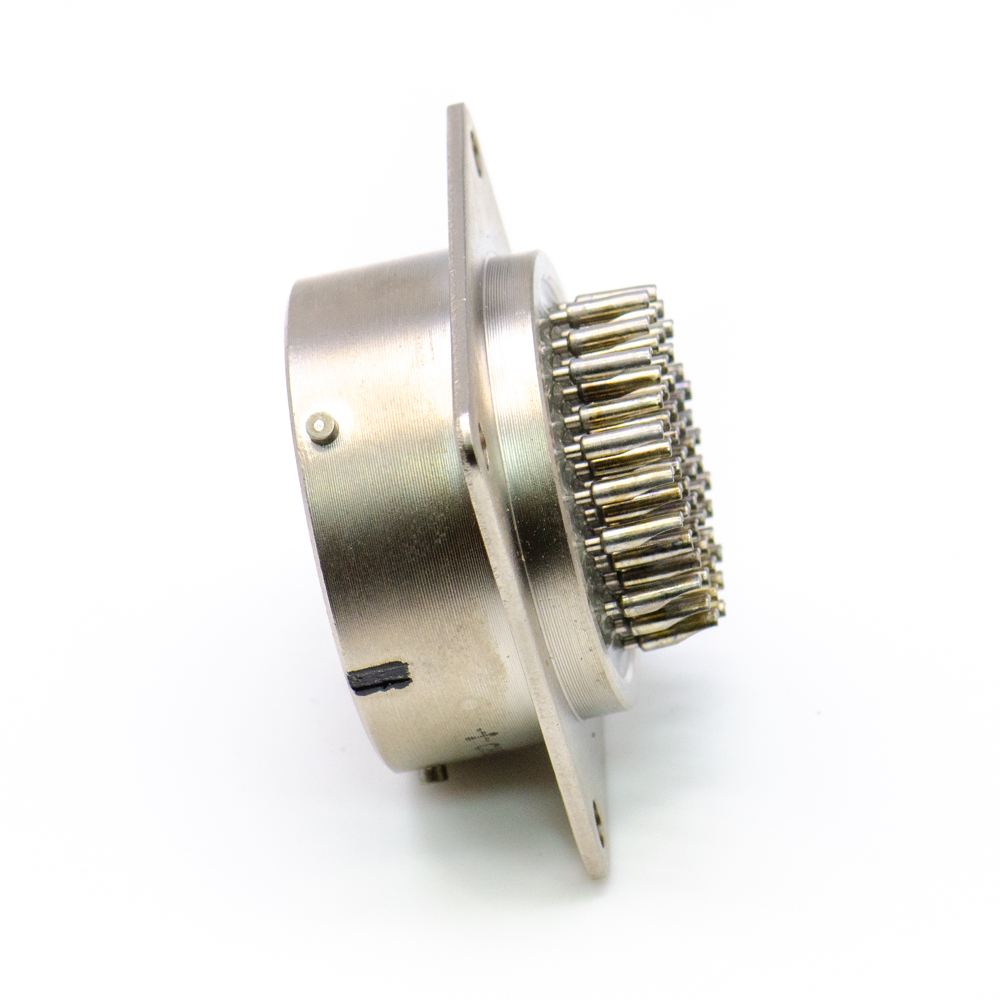

| Наименование | СНЦ28-55/33В-1-б-В Вилка приборная без кожуха, бР0.364.038ТУ |
| Торговая марка | Завод «Электросоединитель» |
| Страна изготовления | РОССИЯ |
| Нормы и требования | бР0.364.038ТУ |
| Дата изготовленияi | 1992-1999 |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 60,61 |
| Транслитерация | SNTs28-55/33V-1-b-V Instrument plug without casing, br0.364.038TU |
| Наличие паспорта - этикетки | нет |
| Состояние упаковки | самоупаковка |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Серия разъемов | СНЦ28 |
| Типономинал / Типоконструкция | вилка блочная без кожуха |
| Условный размер корпуса | 33 |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Количество контактов | 55 контактов |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 55 - Ø 1 mm |
| Материал контактов | латунь |
| Покрытие контактов | Ni (никель) |
| Контакт извлекаемый | нет |
| Метод сочленения | байонетный |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Установочные размеры | 34 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 3,2 mm |
| Материал корпуса | металл |
| Цвет корпуса | серый |
| Герметичность | да |
| Габаритные размеры L*W*H | 41,5х41,5х25,2 mm |
| Длина корпуса | 41,5 mm |
| Ширина корпуса | 41,5 mm |
| Высота корпуса | 25,2 mm |
| Положение изолятора в корпусе | угловое положение изолятора - б (90°) |
| Материал изолятора | стекло |
| Цвет изолятора | коричневый |
| Поляризация корпуса | многошпоночная |
| Наличие ориентации | расположение контактов, паз |
| Наличие уплотнительной втулки | нет |
| Рабочее положение | любое |
| Фактическая маркировка | СНЦ28-55/33В-1-б-В |
| Взаимосочленение | кабельные розетки СНЦ23 |
| Аналогичные серии | СНЦ29, СНЦ27... |
| Другие наименования | соединитель, разъем, соединитель электрический... |
| Рабочее напряжение, max | 700 V |
| Рабочий ток на контакт, max | 6 A - для контактов Ø 1 mm |
| Сопротивление контактов не более | 15 mΩ - для контактов Ø 1 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 40 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Ресурс | 5000 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
| Интервал рабочих температур | от -60 до +155°С |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 100% при температуре 35°С |
| Атмосферное давление | 1,3х10⁻¹⁰ Pa |
| Макс. срок хранения | 15 лет |
