Скидка на Керамика техническая
-20%

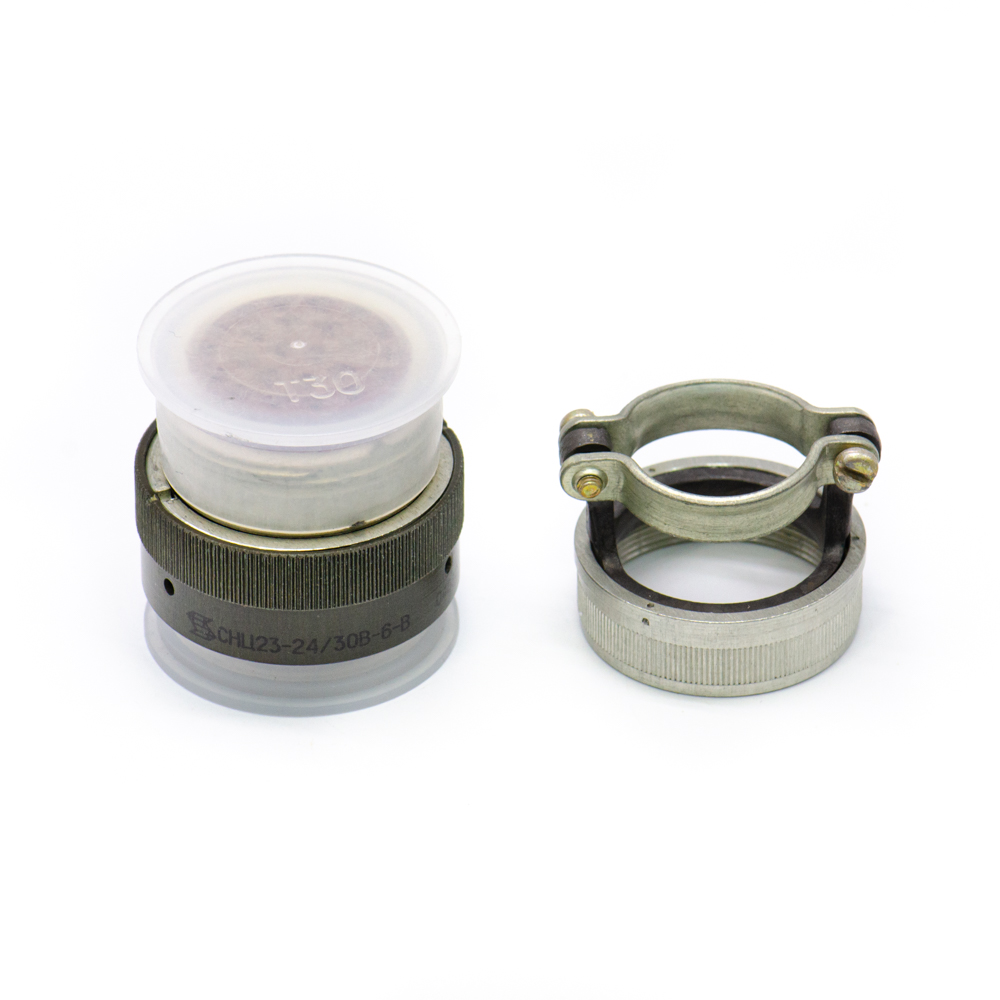

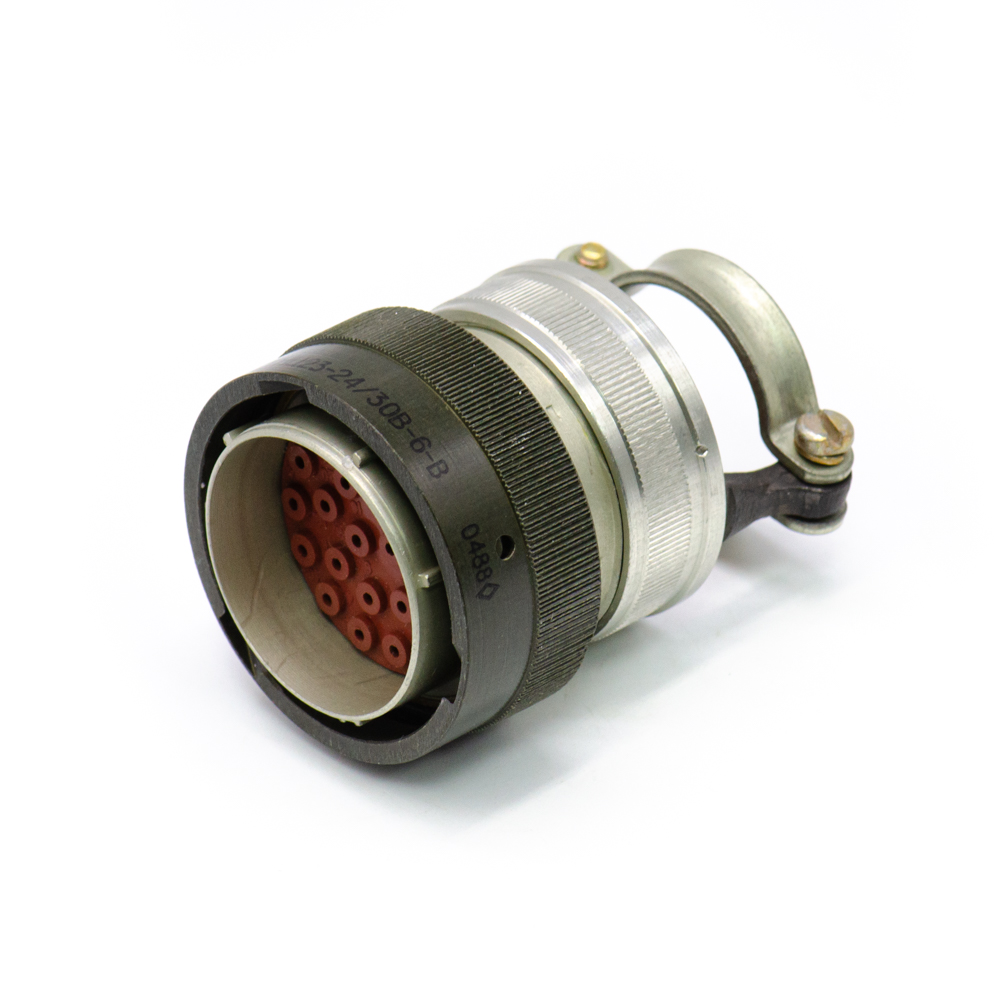

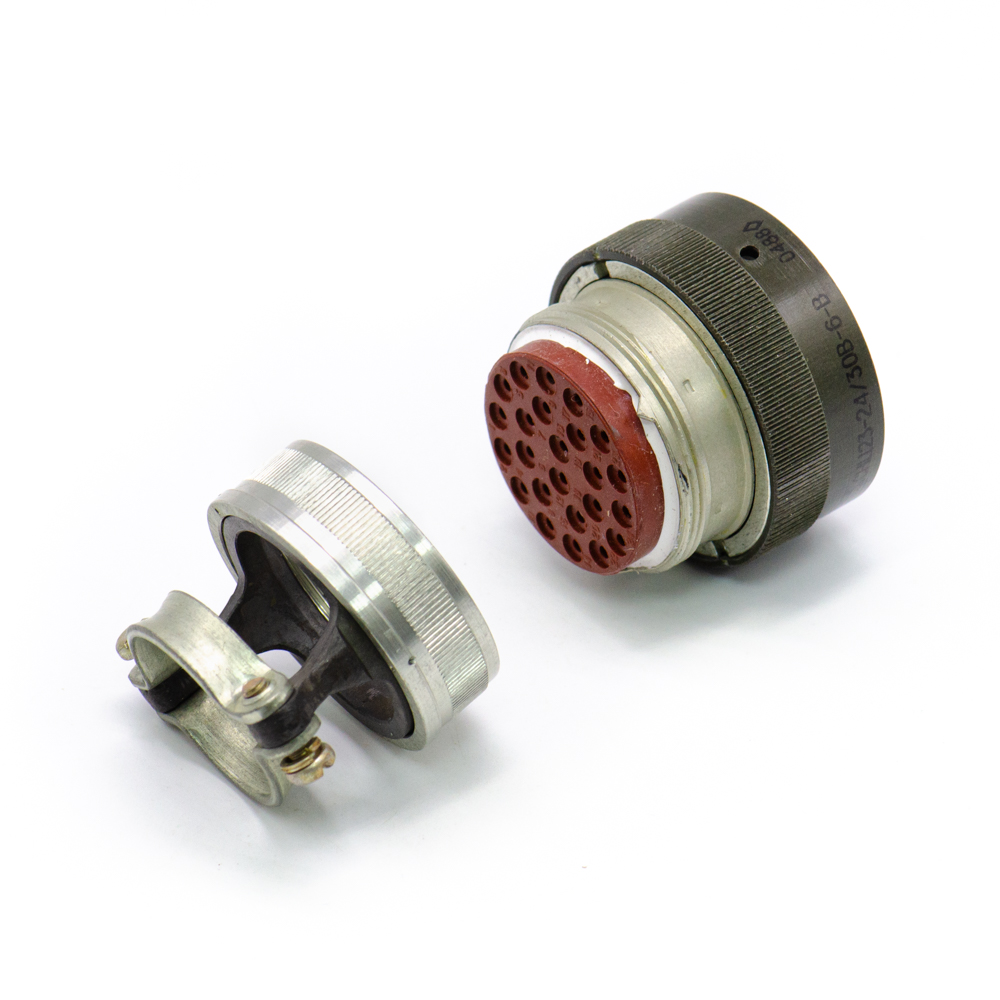

СНЦ23-24/30В-6-В Вилка кабельная с прямым кожухом, ГЕ0.364.241ТУ(арт. OP-898)

500 V; 9 A - для контактов Ø 1,5 mm; -; объемный; обжим; " 5" - ВП, ПЗ; СН2М…, СНЦ233…, ZH23...; соединитель, разъем, соединитель электрический...
СССР
Артикул (ID): OP-898
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.241ТУ
Подробная документация
ID: 257081
На складе 7 шт
  • Цена от 7500 ₽
  • 1 шт. 7500 ₽
Количество
Быстрый заказ

СНЦ23-24/30В-6-В Вилка кабельная с прямым кожухом - цилиндрический низкочастотный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: СНЦ23 - тип соединителя; 24 - количество контактов; 30 - условный размер корпуса; В - вид корпуса (вилка); 6 – конструктивное исполнение (кабельная часть с прямым кожухом); нормальное положение изолятора в корпусе (буквенный индекс не проставляется); В - всеклиматическое исполнение. Разъемы СНЦ23 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНЦ23-24/30В-6-В Вилка кабельная с прямым кожухом, ГЕ0.364.241ТУ
Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕ0.364.241ТУ
Масса изделия, гр 60
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Транслитерация SNTs23-24/30V-6-V Cable plug with straight casing, GE0.364.241TU
Нормы и требования ГЕ0.364.241ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная с прямым кожухом
Условный размер корпуса 30
Рабочее положение любое
Метод сочленения байонетный
Взаимосочленение с розетками СНЦ27, 28, 29
Герметичность нет
Диаметр контактов 24 - Ø 1,5 mm
Габаритные размеры L*W*H 38х48 mm
Высота корпуса 48 mm
Диаметр корпуса 38 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Материал изолятора резина
Фактическая маркировка СНЦ23-24/30В-6-В
Ресурс 500 сочленений-расчленений
Тип контактов штырь

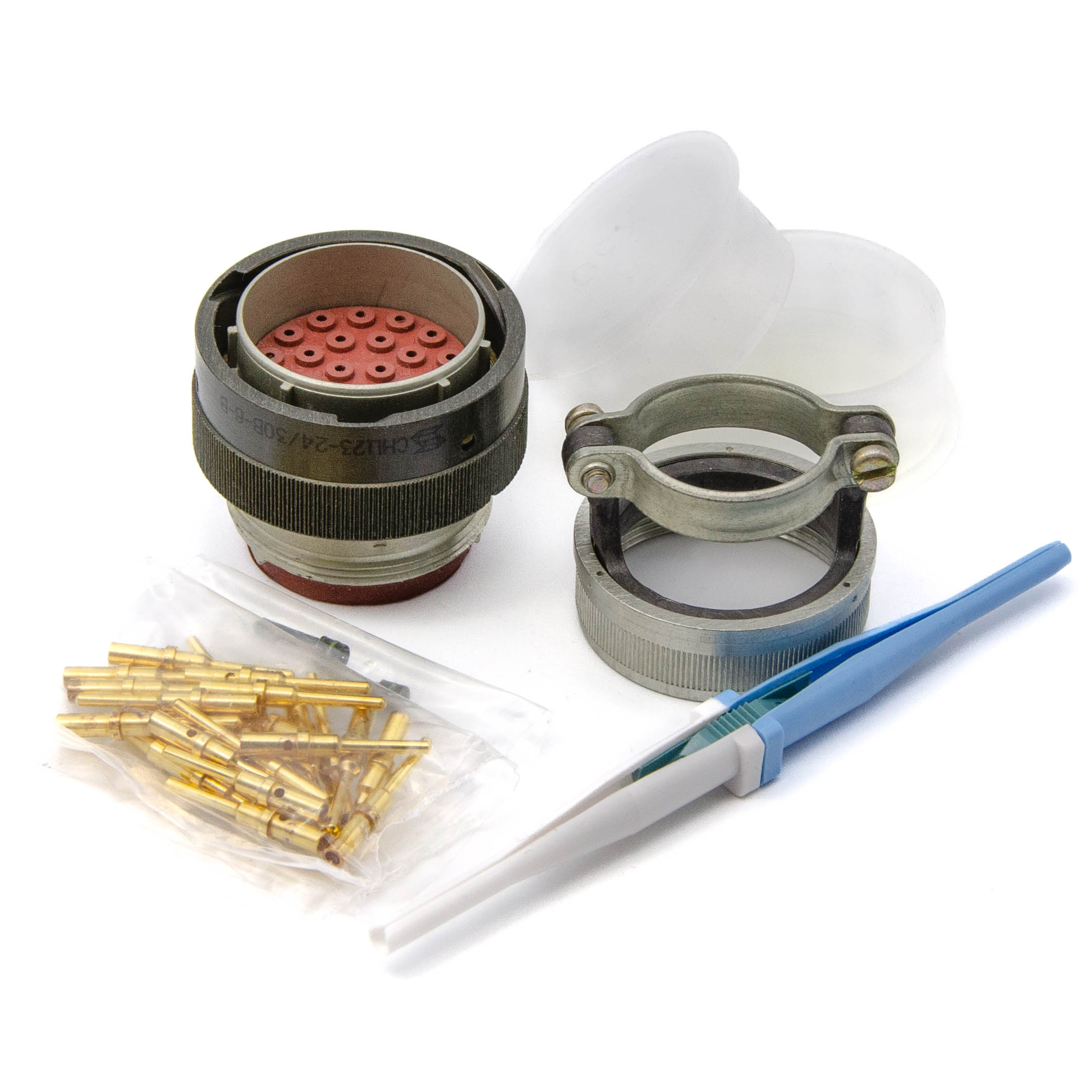

Дополнительные характеристики заглушка транспортировочная, пробка, монтажный инструмент…

Технические характеристики

Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар многократное действие: пиковое ударное ускорение 150 g
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Акустические шумы: :
- уровень звукового давления 170 dB

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1,33х10⁻¹⁰ Pa
Относительная влажность 100% при температуре 35°С
Макс. срок хранения 25 лет
Срок отгрузки со склада 1 день (в наличии)
СНЦ23-24/30В-6-В Вилка кабельная с прямым кожухом, ГЕ0.364.241ТУ   (datasheet)
